固定翼长航时无人侦察飞行器结构

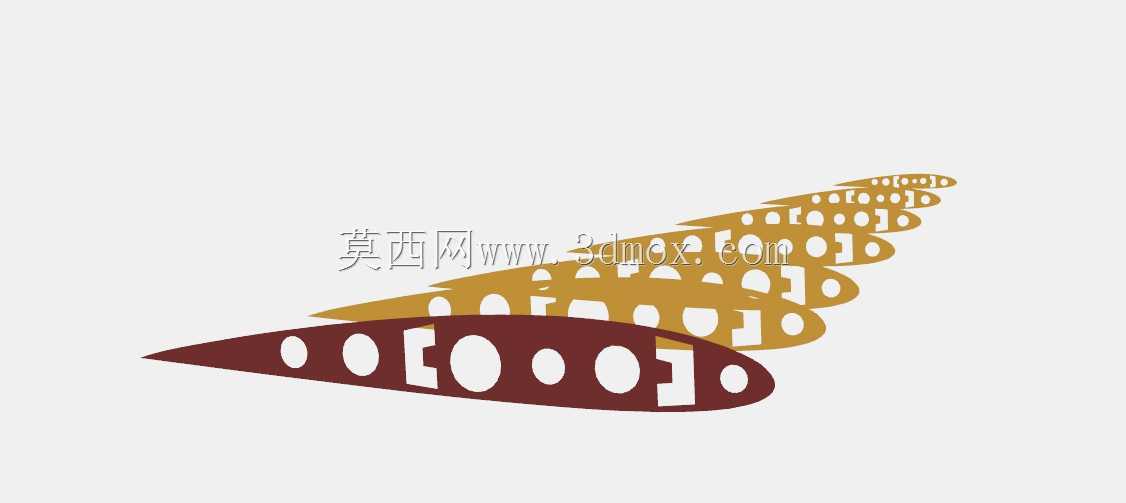

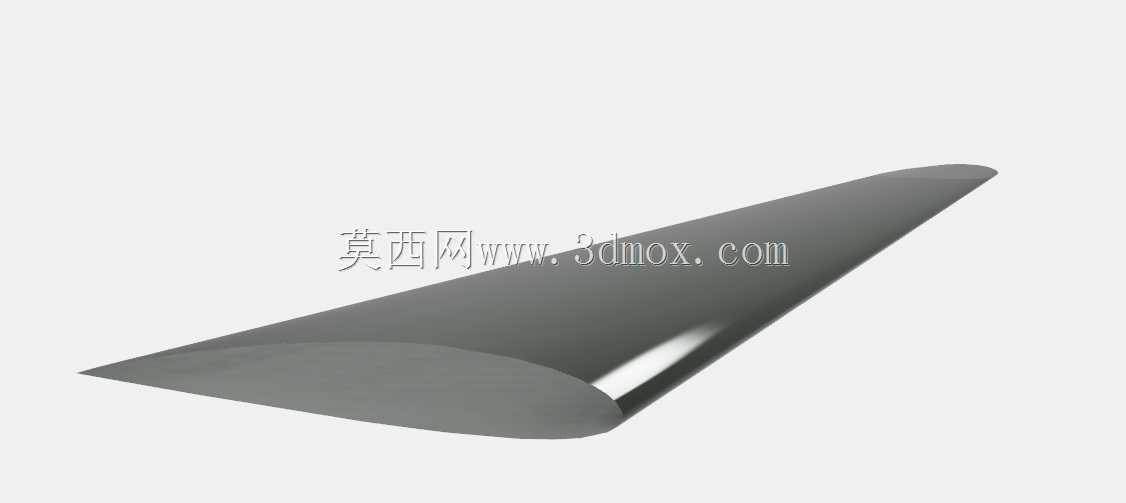

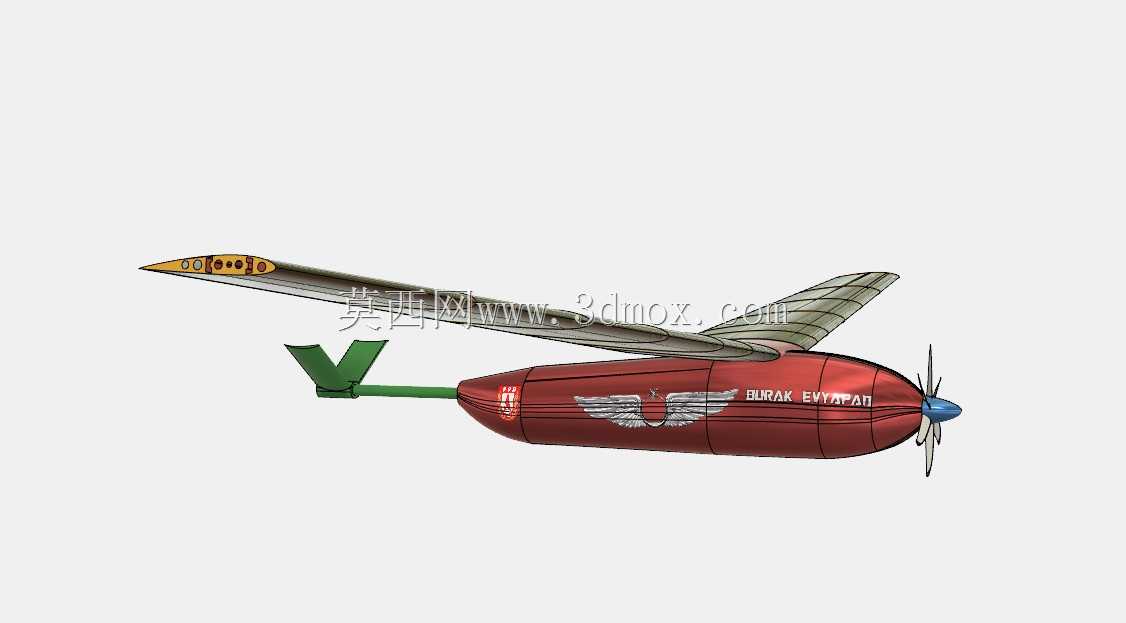

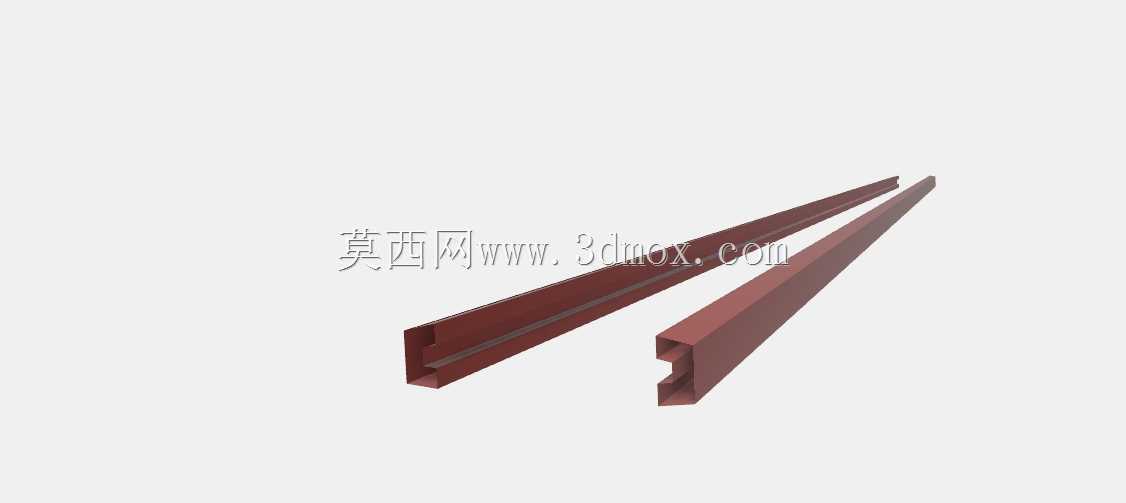

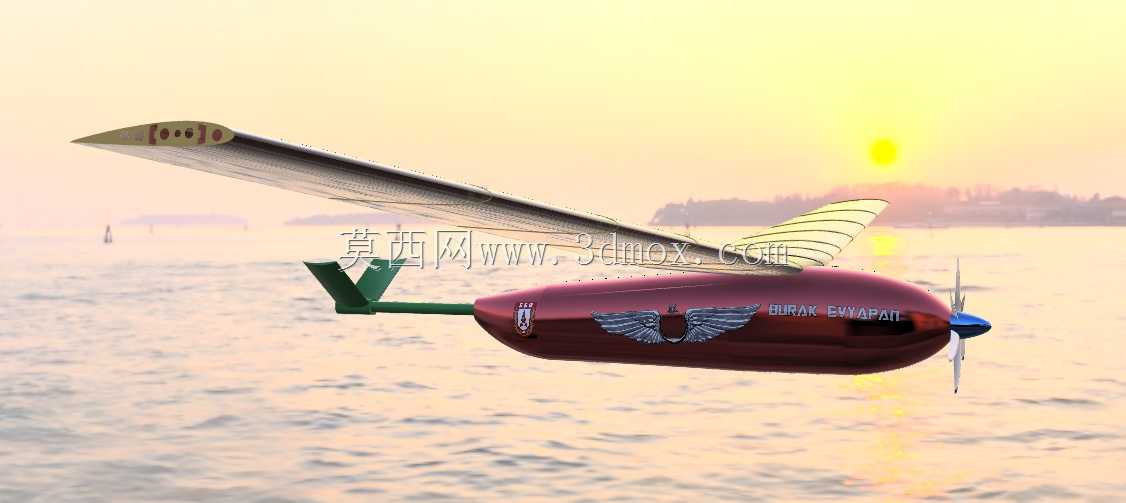

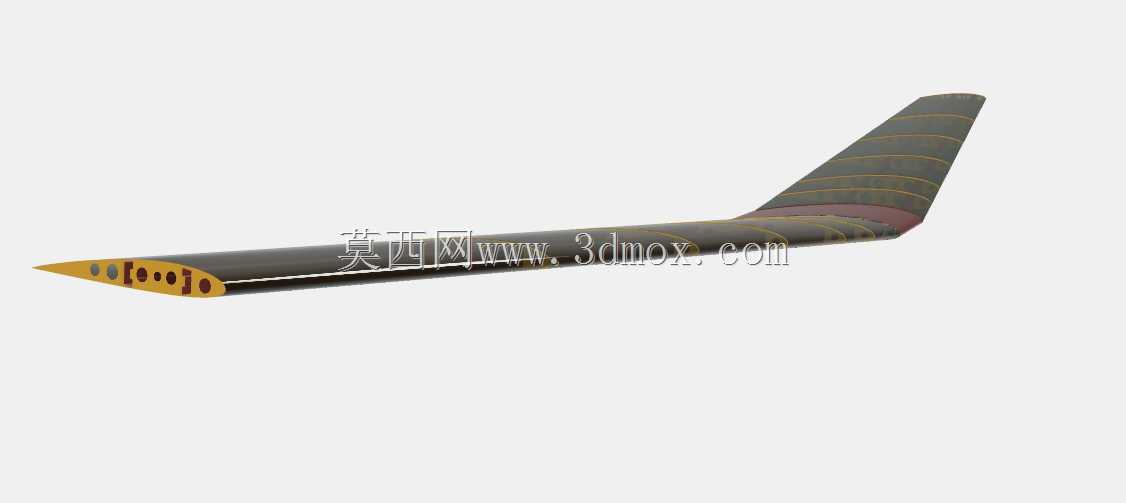

　　该套固定翼无人飞行器结构面向低空航测、边境巡检、农林植保前期测绘与应急通信中继场景开发，整机采用上单翼常规布局，机身主体为流线型纺锤形截面，从机头螺旋桨整流罩向后平滑过渡至尾段，最大截面集中在机身中部载荷舱位置，可直接搭载可见光吊舱、气体采样模块或者轻量级通信中继设备，舱段预留标准安装螺孔与走线槽，不需要大幅改动主承力结构即可切换不同任务载荷。机翼采用大展弦比平直翼设计，翼型选用低雷诺数下升阻比表现稳定的高升力翼型，翼梁沿展向通长布置，翼肋按等间距排布，蒙皮分块贴合翼型曲面，机翼根部通过快拆锁扣与机身侧上方的对接座相连，拆装后机翼可沿机身轴向收纳，转场运输时不需要专用大型托架。尾翼组采用常规平尾加垂尾布局，垂尾后缘布置方向舵，

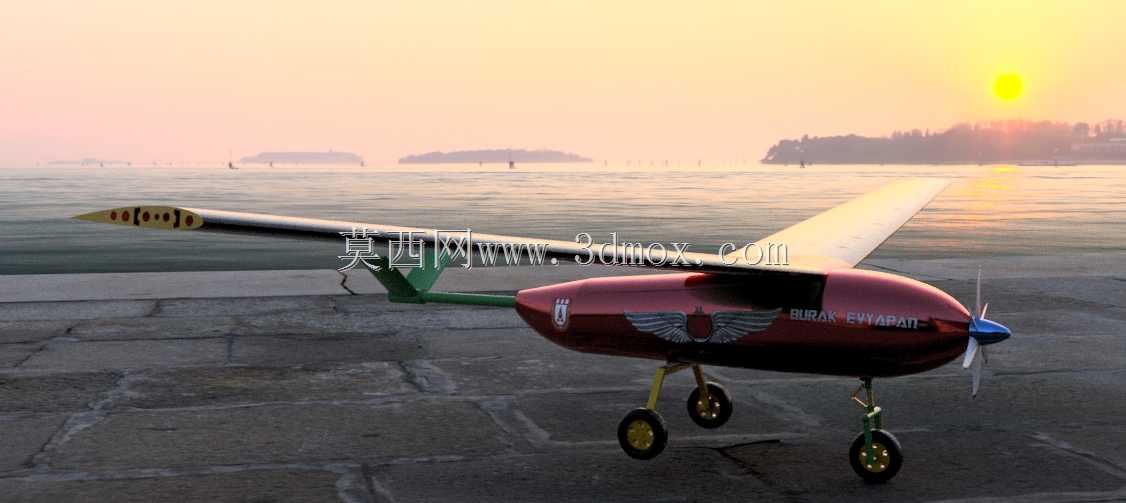

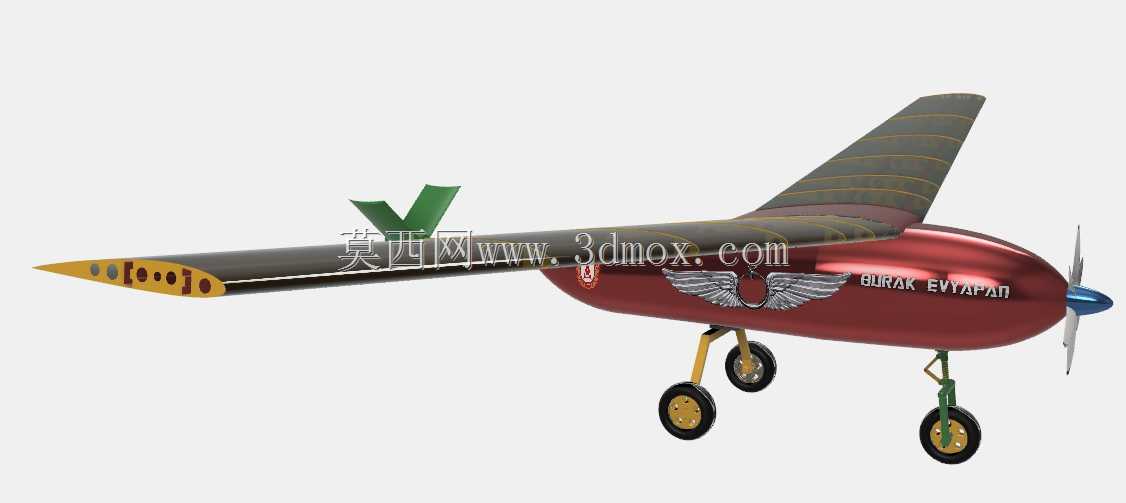

　　平尾后缘设置升降舵，舵面摇臂从尾段内部走线连通机身中部的舵机安装位，尾撑段长度经过配平核算，保证整机重心落在机翼气动焦点允许的范围内，巡航状态下纵向静稳定度留有余量，遇到低空紊流时不会出现姿态发散。机头位置布置前置拉力螺旋桨，动力电机安装座与机身前端防火板刚性连接，电机轴线与机身理论轴线重合，避免拉力线偏移带来的偏航力矩；螺旋桨后方设置流线型整流罩，降低桨毂位置的紊流阻力。机身下部预留滑橇或者小型轮式起落架的安装接口，野外简易跑道起降时可更换轮式起落架，手抛起飞场景下可拆除起落架减重，腹滑橇可在草地迫降时保护机身底部蒙皮与载荷舱。整机外形尺寸按小型民用无人机边界控制，翼展适配单人搬运组装的操作需求，

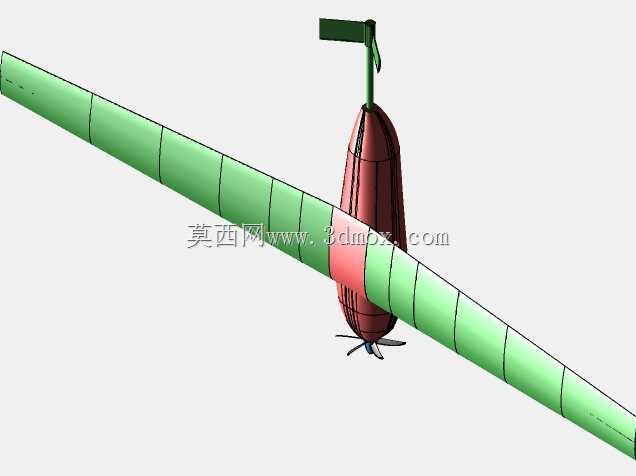

　　机身长度与尾翼高度满足普通厢式车辆的装载空间要求，所有外露舵面的偏转行程预留机械限位，避免大舵量操作时舵面与尾撑、机翼发生干涉。结构建模过程中，机翼与机身的对接配合面、尾翼插接段、设备舱盖板的止口位置均按实际装配公差建模，蒙皮分缝避开主承力梁位置，既保证后期3D打印或者复材糊制时的脱模可行性，也能让外场维护时快速更换受损翼段，不需要整体报废机身。
