NACA2412翼型分段肋板机翼骨架

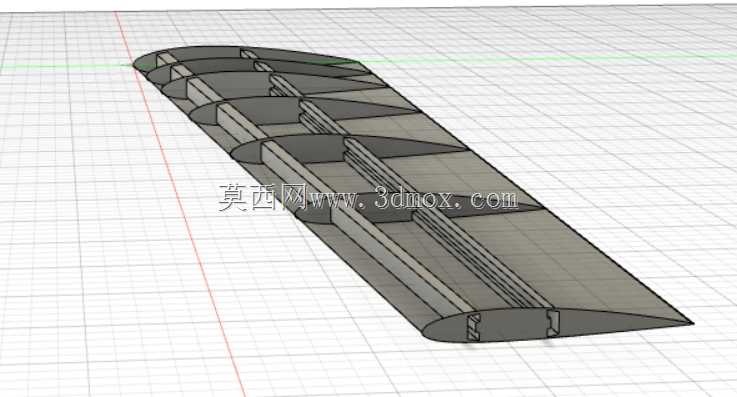

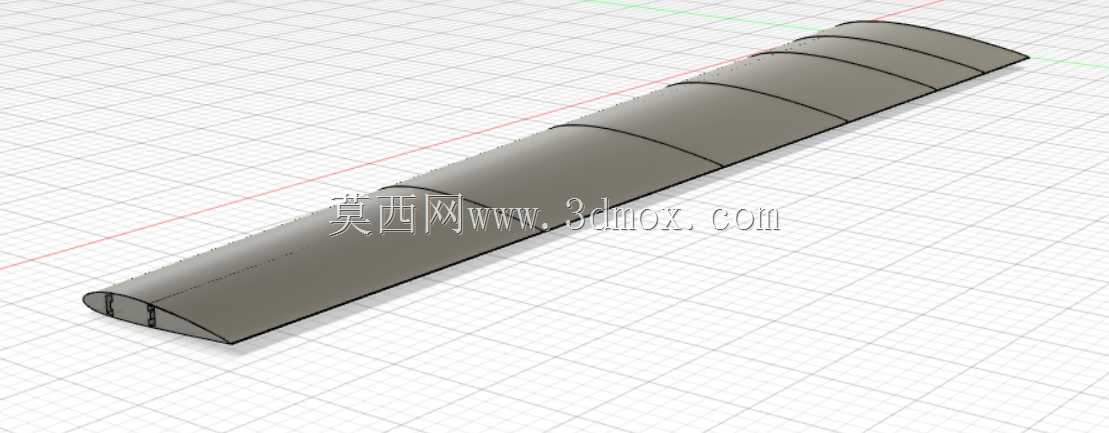

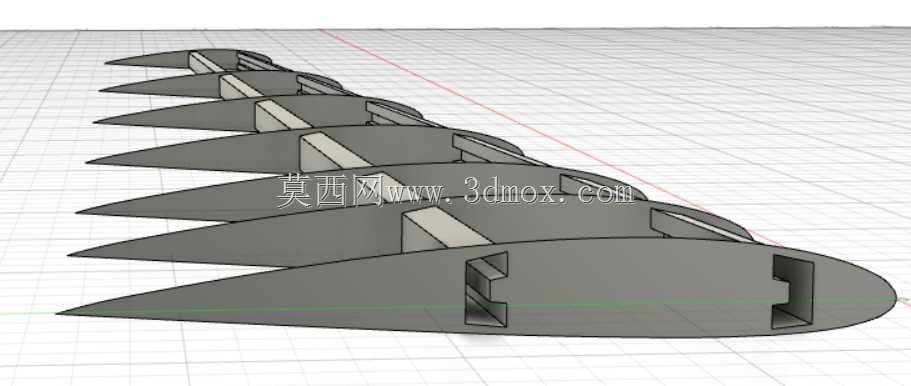

　　这套翼型骨架围绕低速固定翼飞行器常用的NACA2412翼面轮廓展开，主体由多片沿展向等距排布的翼肋构成，肋板外形严格贴合翼型上下弧线，前缘圆润、后缘收窄，中部保留承力梁通过的矩形开口，端部设置与蒙皮或翼梁连接的定位槽口。从结构布置看，翼肋并非孤立成型件，而是机翼内部传力路径中的关键支撑单元：气动载荷先作用于外覆蒙皮，再分散传递到各片肋板，最终汇聚到贯穿开口的主梁上，因此每片肋板的弦向位置、开槽尺寸和边缘厚度都直接影响翼面保形能力与装配干涉风险。

　　在实际应用中，这类骨架常见于小型无人机、验证机、航模教学平台以及低速风洞试验件。无人机机翼需要在有限重量下维持准确翼型，肋板分段方案能够把复杂曲面外形转化为若干平面切割件，便于采用板材加工、激光切割或快速成型方式制造；教学与风洞场景则更关注翼型坐标还原度，肋板前缘半径、最大厚度位置和后缘收敛角度必须与气动数据一致，否则升阻特性会出现偏差。

　　设计思路上，先以NACA2412翼型的弦长为基准建立上下表面曲线，再按机翼展长确定肋板间距。靠近翼根的区域承担更大弯矩，肋板间距可适当加密或提高局部厚度；靠近翼尖区域载荷减小，可在保证蒙皮不凹陷的前提下放宽间距。主梁开口位于翼型厚度较大的区域，这样既能避开上下表面过高的局部曲率，又能让承力构件通过气动效率较高的截面位置。前缘槽口用于维持蒙皮贴合弧度，后缘窄边则控制翼面收尾形状，避免装配后出现鼓包或折线。

　　安装边界方面，需要重点核对三类尺寸：一是单片翼肋的弦向轮廓与翼展方向占位，保证相邻肋板之间不发生错位；二是主梁开口的宽度、高度和倒角，梁件穿入后应形成稳定支撑，不能因间隙过大导致肋板扭转；三是后缘与蒙皮连接边的厚度，过厚会增加阻力，过薄则容易在紧固时开裂。若用于真机或较大载荷无人机，还需在翼根肋板处预留与机身接头、销钉或螺栓连接的加强区域；若用于轻型航模，则可在肋板中部开设减重孔，但开孔不能切断前缘到主梁、主梁到后缘之间的主要传力带。整体模型把气动外形、内部梁系和装配槽位集中表达，适合在机翼详细设计阶段用于检查翼型还原、肋板排布、梁路穿越和蒙皮支撑边界。
