轨道炮身俯仰倾斜调姿支撑机构

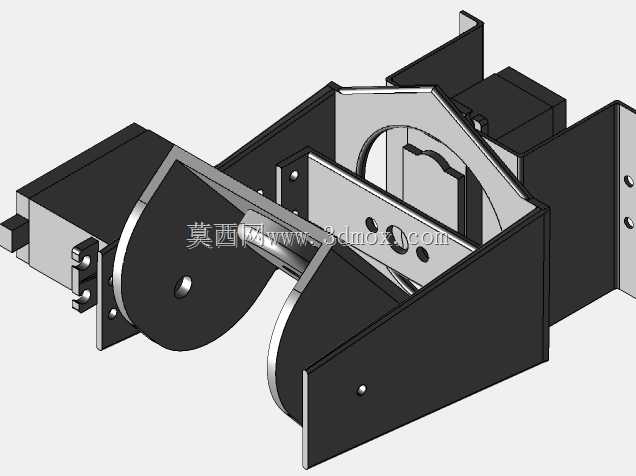

　　这套倾斜调姿机构主要面向需要在有限安装空间内完成承载平台角度偏转与方位回转的试验台架场景，常见于发射装置姿态模拟、重型工装翻转定位、小型载荷俯仰指向调整等工况。整套结构以底部焊接机架作为承载基础，机架采用折弯钢板拼焊形式，底部预留带长圆孔的安装翼板，可直接通过地脚螺栓固定在混凝土地基或者钢制试验台面上，安装孔位预留了左右方向的调节余量，现场装配时能够补偿基础预埋件的小范围位置偏差，不需要二次扩孔即可完成对位固定。

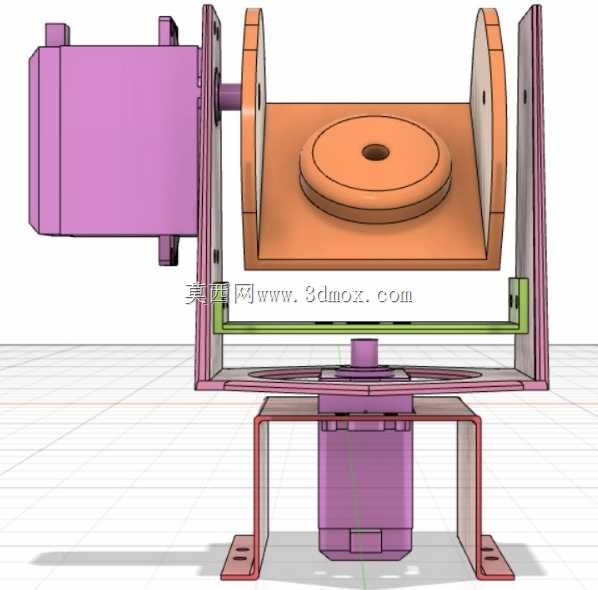

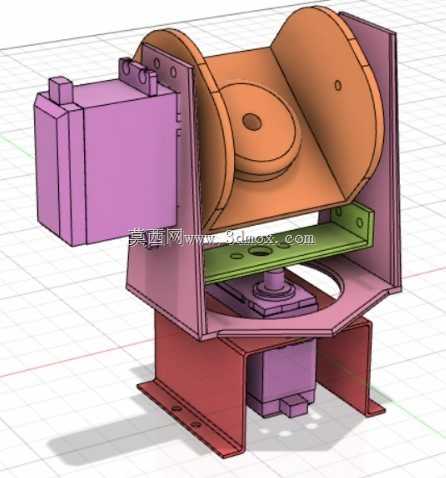

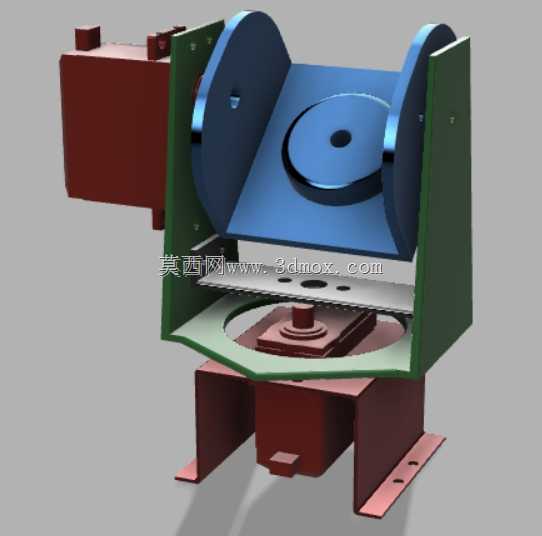

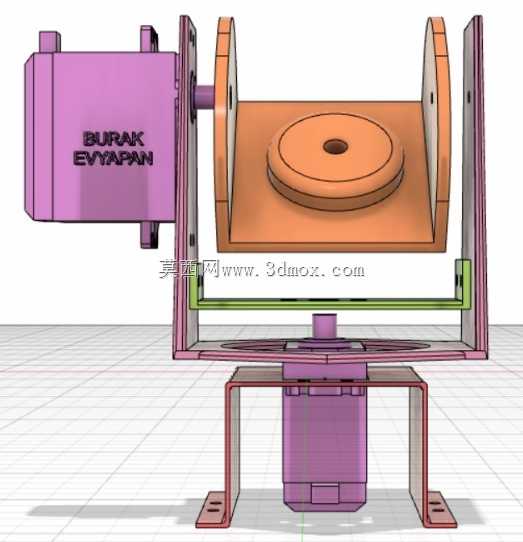

　　机构的运动部分分为两层独立动作单元：下层为回转支承组件，回转底座内置大直径止推轴承，承载上方全部俯仰部件的竖向载荷与倾覆力矩，底座侧面布置驱动安装位，可适配减速电机直驱或者手动蜗轮蜗杆驱动，实现上部整体360度方位角回转，回转盘面均匀分布定位销孔，到位后可插入锁紧销实现角度刚性固定，避免载荷作用下出现方位漂移。上层为俯仰倾斜组件，两侧立式支撑板作为俯仰铰点的安装基体，铰点处采用带座深沟球轴承支撑回转轴，轴端连接倾斜承载平台，平台背面设置弧形导向槽，配合侧面的限位滚轮约束平台偏转轨迹，消除俯仰过程中的横向窜动。

　　承载平台为整块铣削加工的钢板结构，台面加工有阵列排布的螺纹安装孔与定位销孔，被支撑的外部设备可通过孔位直接锁附在台面上，不需要额外加装过渡连接板。平台两侧设置弧形护板，既可以遮挡内部传动杆件，避免试验过程中异物卡入运动间隙，也能够作为俯仰角度的刻度基准板，护板表面可蚀刻角度标线，配合机架上的指示指针直接读取当前俯仰倾角，不需要额外加装外置角度传感器即可完成目视角度标定。

　　驱动侧的动力单元布置在机架侧方的独立安装仓内，仓体采用封板围合，预留检修盖板，电动推杆或者丝杠升降机构的两端分别铰接在底部机架与倾斜平台背面的铰接座上，推杆伸出时推动平台绕两侧铰点向上翻转，收回时带动平台放平，铰点位置经过力臂优化，在常用0到45度俯仰区间内推杆受力均匀，不会出现死点位置，自锁特性可在断电状态下保持平台姿态，不需要额外加装抱闸锁紧机构。

　　设计过程中优先控制了整机的安装边界，底部机架的长宽尺寸控制在常规试验台的安装范围内，两侧支撑板高度满足最大俯仰角度下平台不与底部回转台发生运动干涉，所有外露运动部件的边缘都做了倒角处理，装配时各连接螺栓均预留足够的扳手操作空间，后期维护时可以单独拆卸侧封板对传动件进行润滑保养，不需要整体拆解上部承载平台。整套机构的刚性冗余按照重载偏载工况校核，在平台单侧挂载载荷时两侧支撑板的变形量控制在允许范围内，保证调姿过程的运行平稳性。
