NACA4415翼型航空翼梁肋段结构

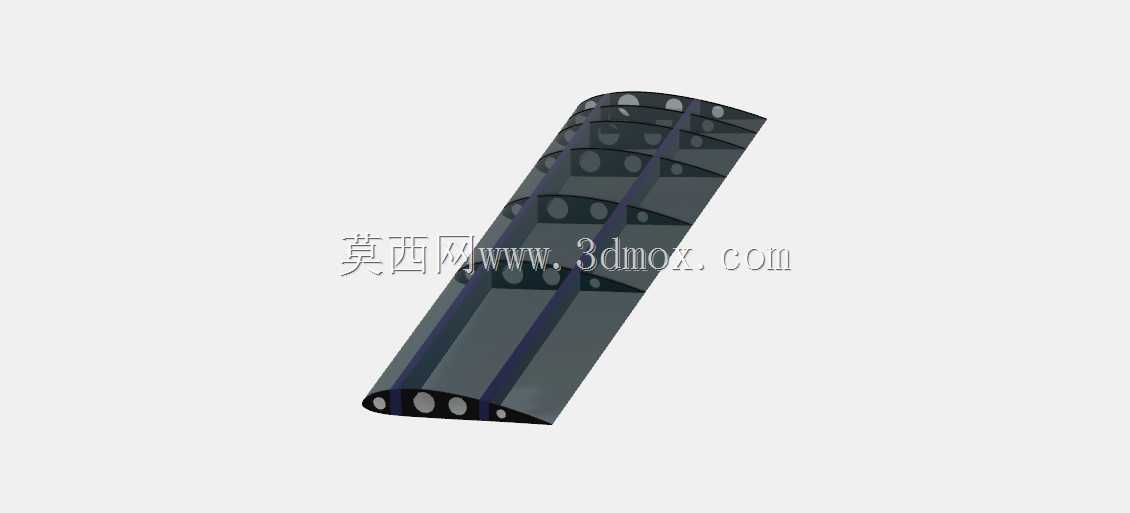

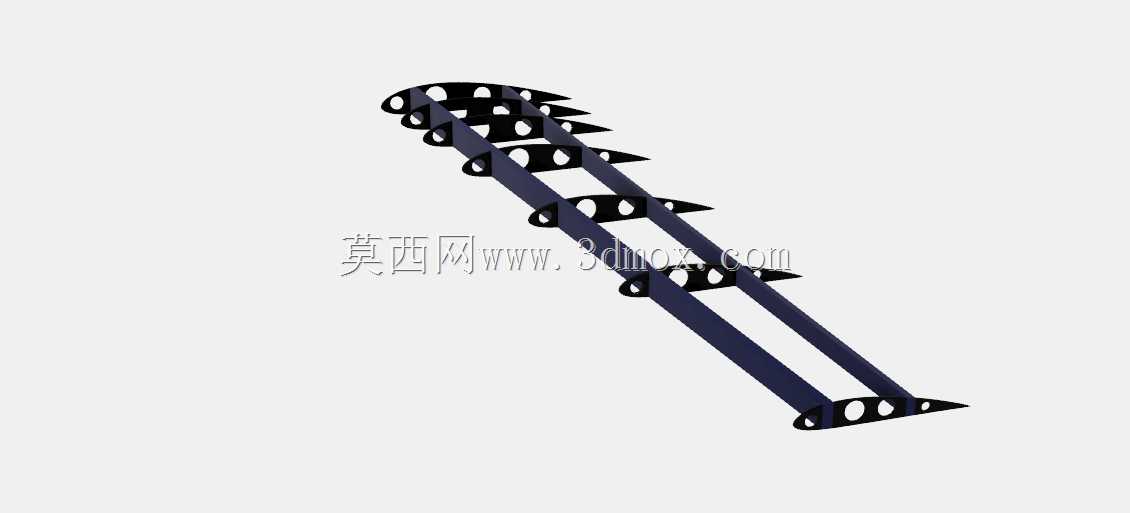

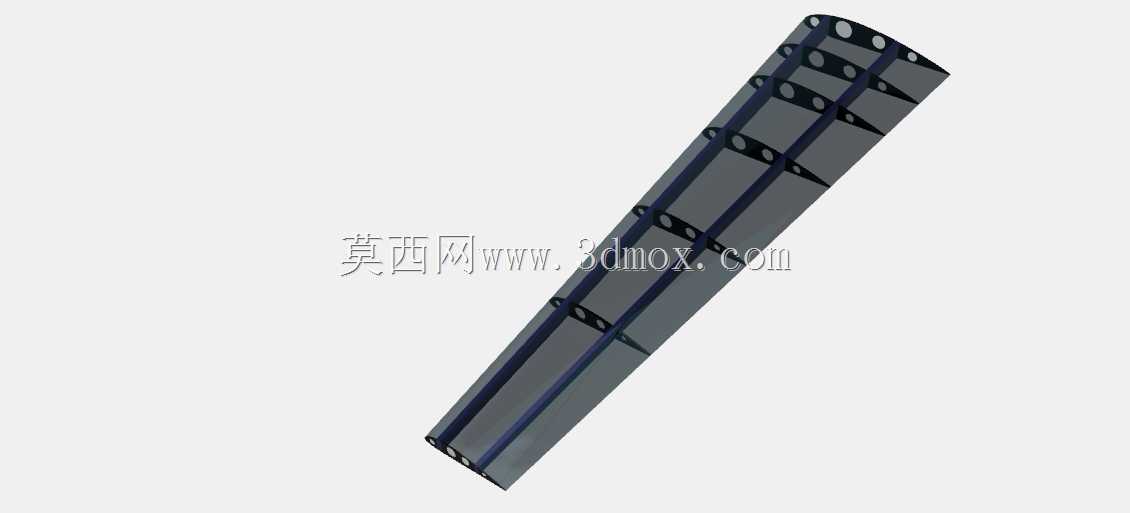

　　该结构件围绕低速固定翼飞机机翼承力段展开，翼型选用NACA4415，这类翼型在中小迎角下具有较好的升阻特性，常用于轻型飞机、无人机和验证机机翼设计。模型呈现的是一段带肋板的翼梁组合体，外形沿翼展方向延伸，截面严格贴合翼型上下弧线，前缘圆润、后缘收薄，能够为蒙皮安装提供连续支撑边界。

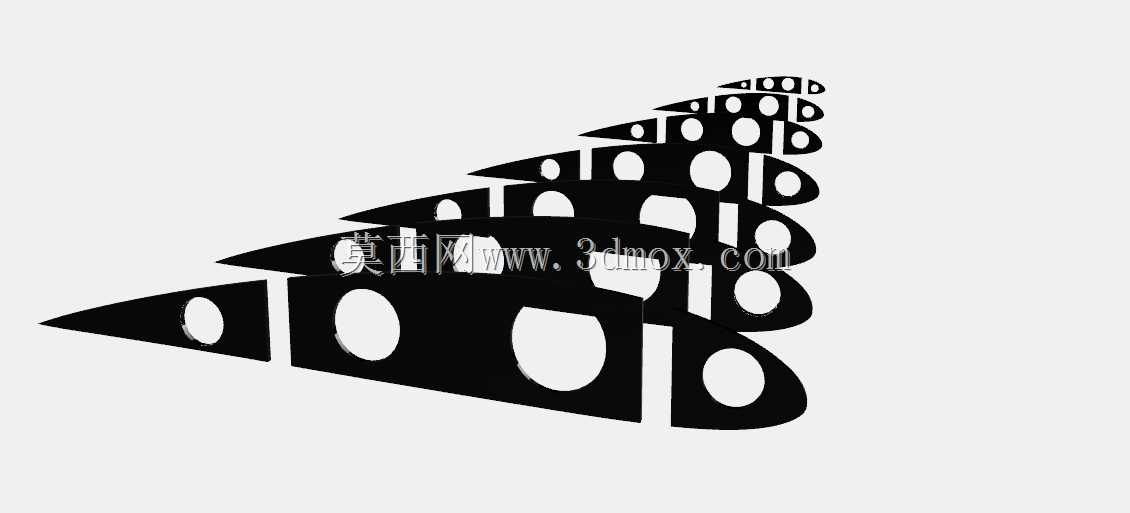

　　从实际用途看，翼梁是机翼主承力骨架，负责把升力从蒙皮和翼肋传递到机身接头；翼肋则维持翼型轮廓，把局部气动载荷分配给梁和蒙皮。该段结构可用于机翼内部布置校核、装配干涉检查、减重孔方案对比以及教学演示。设计中在肋板上布置了多组圆形和异形开孔，这些开孔并非随意切除：靠近梁轴线的区域保留较宽材料带，以承受弯曲正应力和剪流；远离中性轴、载荷较低的区域加大开孔，便于管线穿过并控制结构重量。

　　建模时需要先建立NACA4415翼型坐标曲线，再按弦长、展长和肋距生成骨架。梁的布置应与机翼载荷路径一致，主腹板尽量连续，肋板与梁之间保留明确的贴合面，便于后续定义连接关系。前缘区域曲率变化快，肋板外形不能简单直线近似，否则蒙皮装配后会出现局部凹陷；后缘区域厚度小，结构过渡处应避免尖角，以免应力集中。

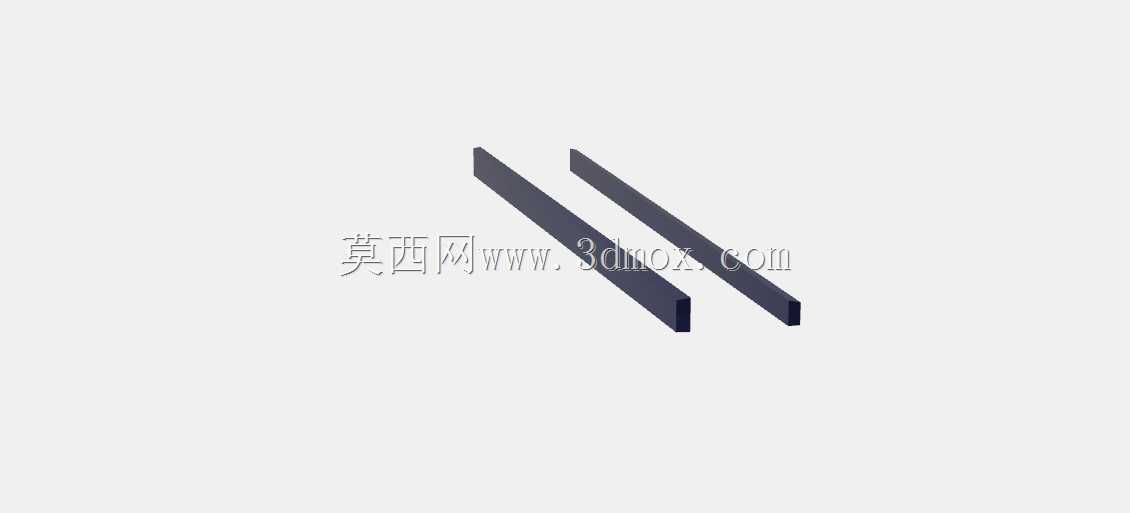

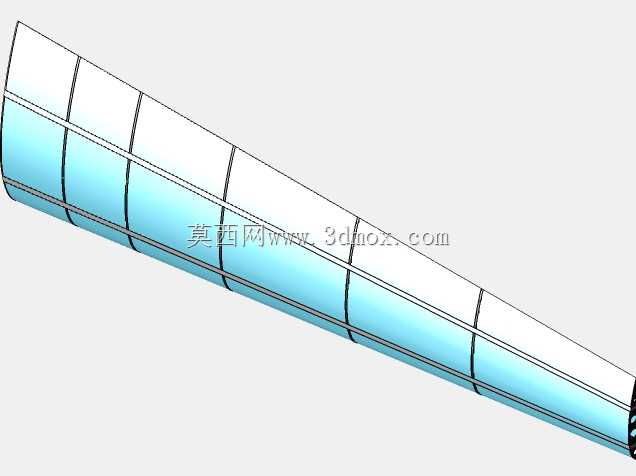

　　安装边界方面，翼梁上下缘条构成主要抗弯截面，腹板承担剪切；翼肋下缘和上缘分别与蒙皮内表面匹配，端部可根据机型增加对接角片或铆钉孔位。若用于真机，应结合翼展、最大起飞重量、过载系数和材料许用应力复核梁高、板厚及开孔边距；若用于缩比无人机，则可在保证刚度的前提下进一步缩小肋板厚度。该三维结构把翼型外形、承力梁、减重肋和装配空间集中表达，适合在机翼方案设计阶段检查气动外形与内部结构的协调性，也可作为翼肋开孔、梁肋连接和蒙皮支撑方式的分析参考。
