无人机三点式缓冲起落架结构设计

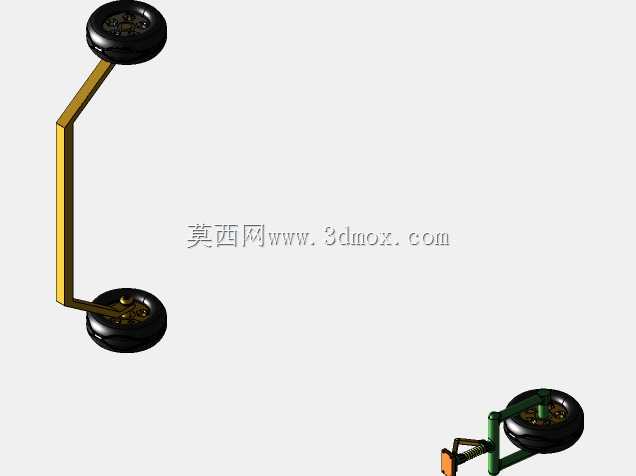

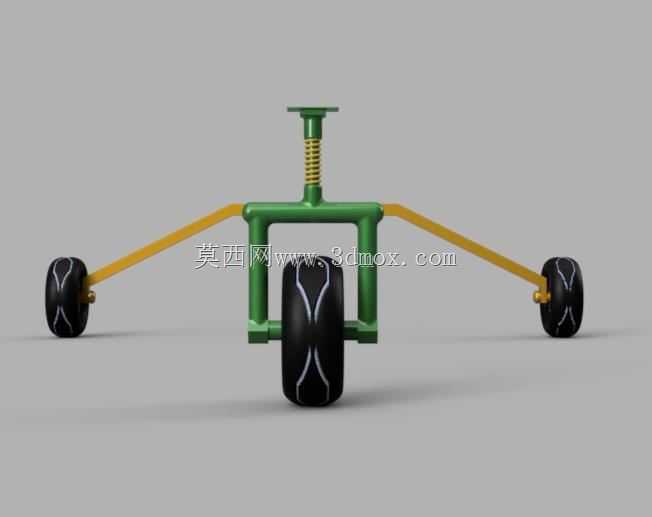

　　这套起落架结构针对中小型固定翼无人机、垂直起降复合翼无人机的地面起降工况开发，整体采用前单轮、后双轮的三点支撑布局，适配滑跑起降、野外粗糙场地着陆的使用需求，也可作为小型地面载具、实验型飞行自行车平台的行走支撑总成使用。结构设计阶段优先考虑着陆冲击的缓冲卸荷需求，机身连接立柱内部集成螺旋压缩弹簧，着陆瞬间竖向冲击载荷先通过弹簧压缩吸收峰值能量，避免硬冲击直接传递至机身航电、载荷舱，降低机载传感器受冲击过载失效的概率。主承力框架采用框型立式焊接/装配结构，中部预留轮轴安装孔位，前轮直接铰接在框架下侧，轮体选用带弧形胎纹的橡胶充气/实心轮胎，胎面花纹兼顾草地、铺装路面、硬化土场的附着性能，前轮承担转向导向与竖向主承载功能。

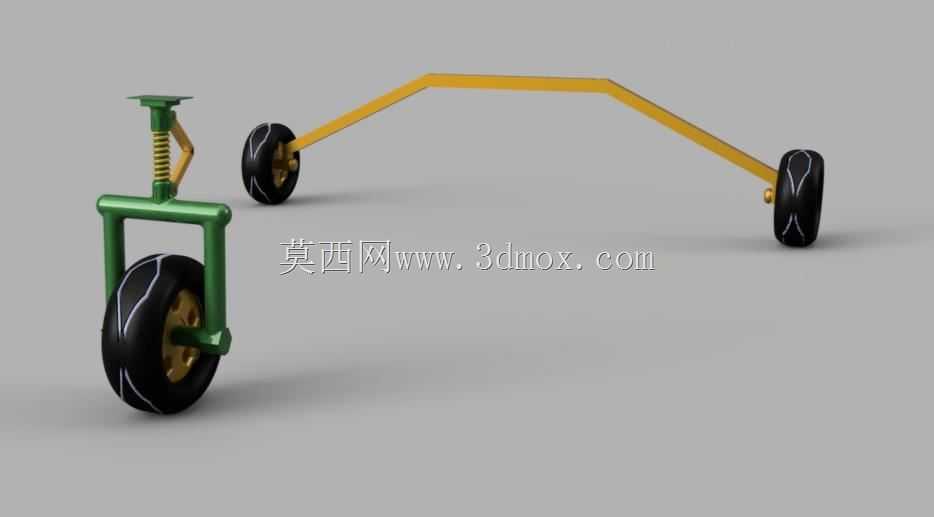

　　两侧斜向支撑臂从主框架向左右后方向延展，臂体采用轻量化中空杆件设计，在保证抗弯截面模量的前提下尽可能降低结构自重，臂体末端铰接左右两个后主轮，三轮落地后形成稳定的三角形支撑域，无人机地面滑跑阶段可有效抵抗侧风引发的侧翻力矩，停机状态下即使机身带小幅载荷偏移也不会出现倾翻。设计时对安装边界做了明确约束：顶部连接法兰盘预留标准螺栓孔位，可直接对接无人机机身底部的承力隔框，法兰下方的弹簧导杆做了轴向限位，弹簧压缩行程控制在合理区间，避免冲击过大导致弹簧并圈、结构刚碰。整体横向轮距根据无人机常用翼展比例匹配，两侧后轮外缘宽度小于机身最大宽度，不会在地面滑行时剐蹭跑道两侧障碍物；纵向轴距结合整机重心位置设定，

　　重心投影落在三轮支撑域的中心靠前位置，滑跑制动时不会出现拿大倾翻，着陆接地瞬间后轮先触地也可保证姿态稳定。结构细节上，所有轮轴位置都预留了轴承安装位，转动阻尼均匀，无卡滞偏磨问题；支撑臂与主框架的连接节点采用加强筋过渡，消除应力集中隐患，长期重复起降冲击下节点不易出现疲劳断裂。轮胎选用低气压宽幅规格，可在不平整碎石路面小幅过滤高频振动，配合上部弹簧缓冲形成两级吸能结构，相比硬式起落架，着陆冲击载荷可降低六成以上，既适配航测无人机野外作业的粗糙起降场地，也可用于小型起降实验平台、陆空两用轻型载具的行走系统开发，结构拆分后各零件加工工艺性好，管件可采用型材切割、框架可采用钣金折弯焊接或3D打印试制，轮体、弹簧均可选用标准件快速选配，缩短样机迭代周期。
