航空涡轮风扇发动机核心机结构

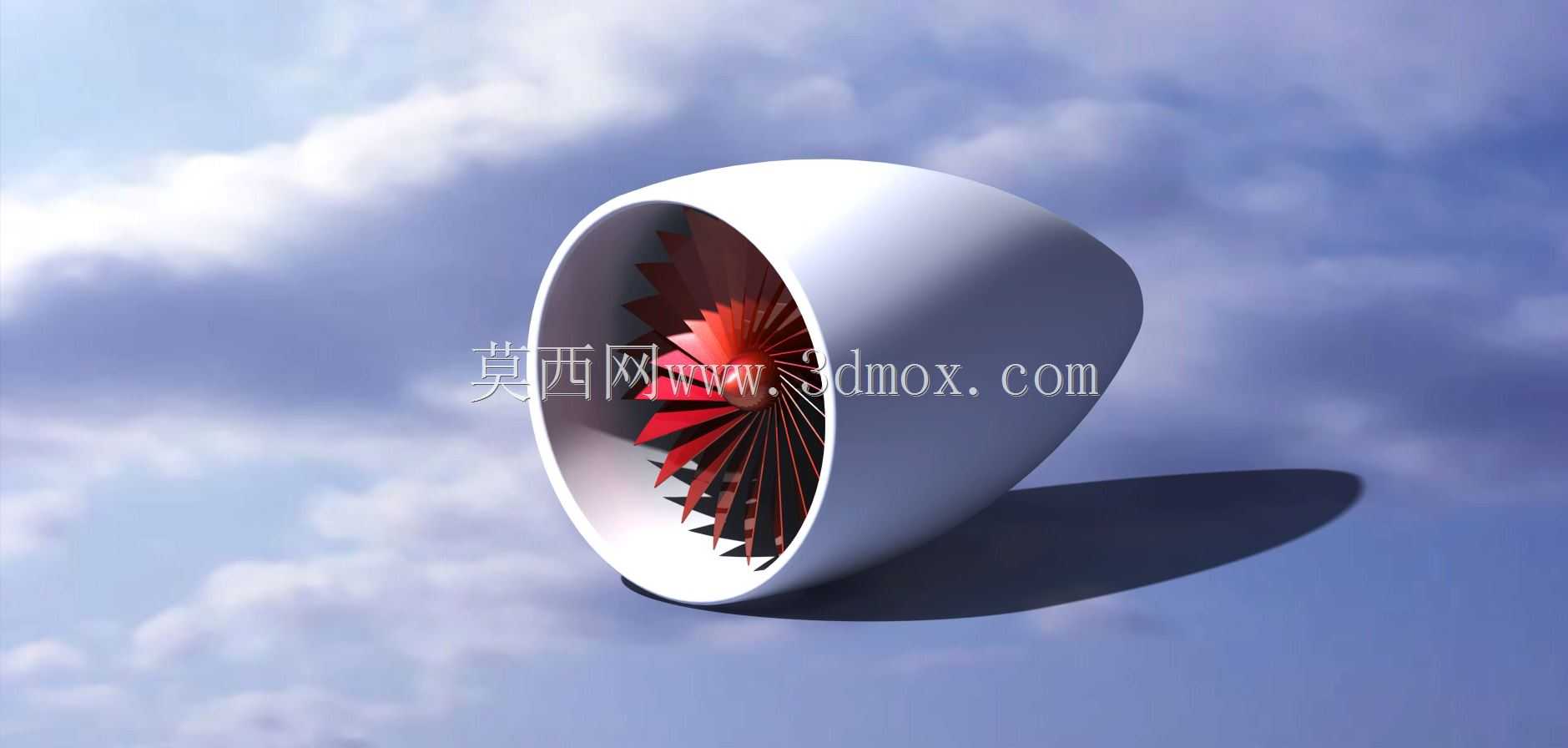

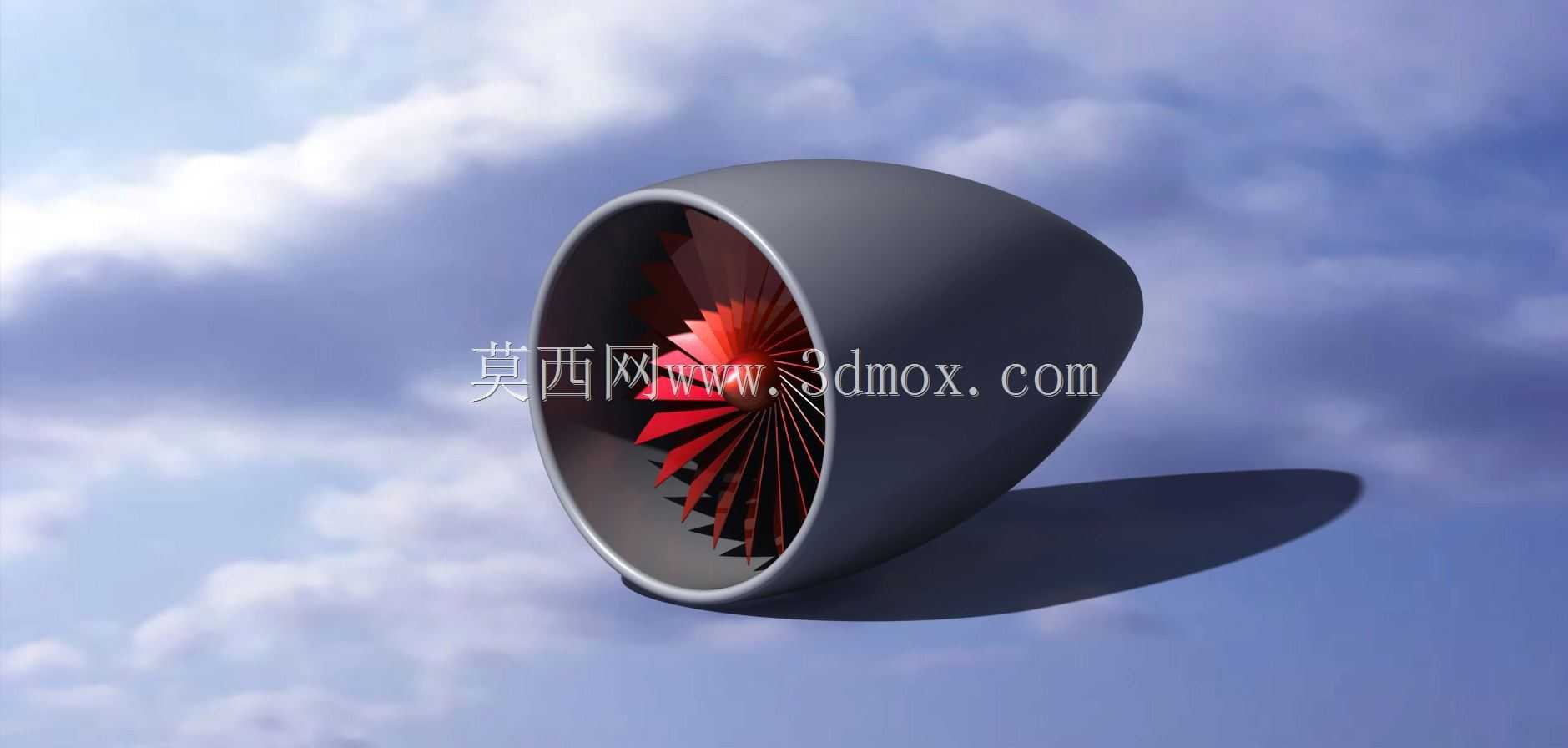

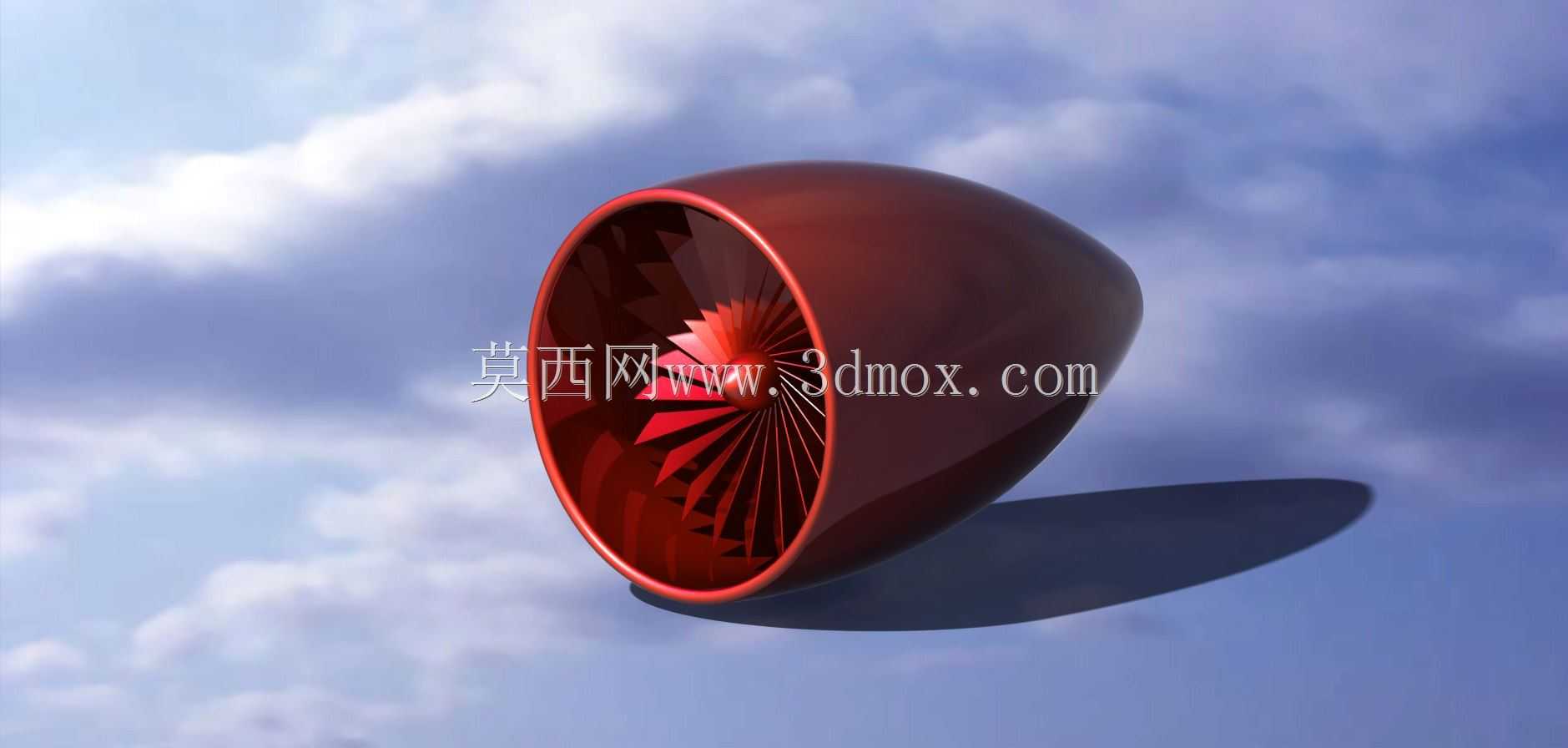

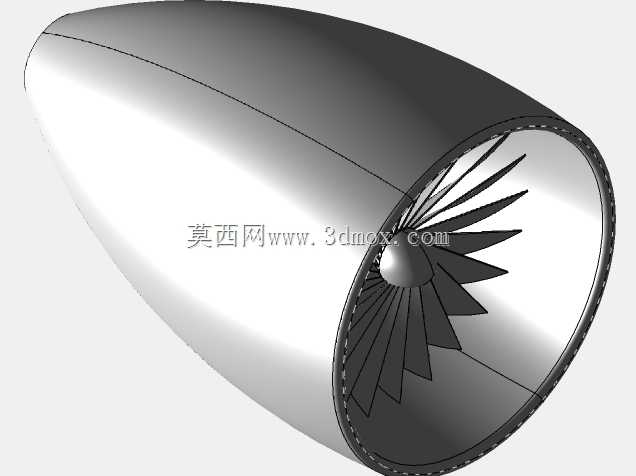

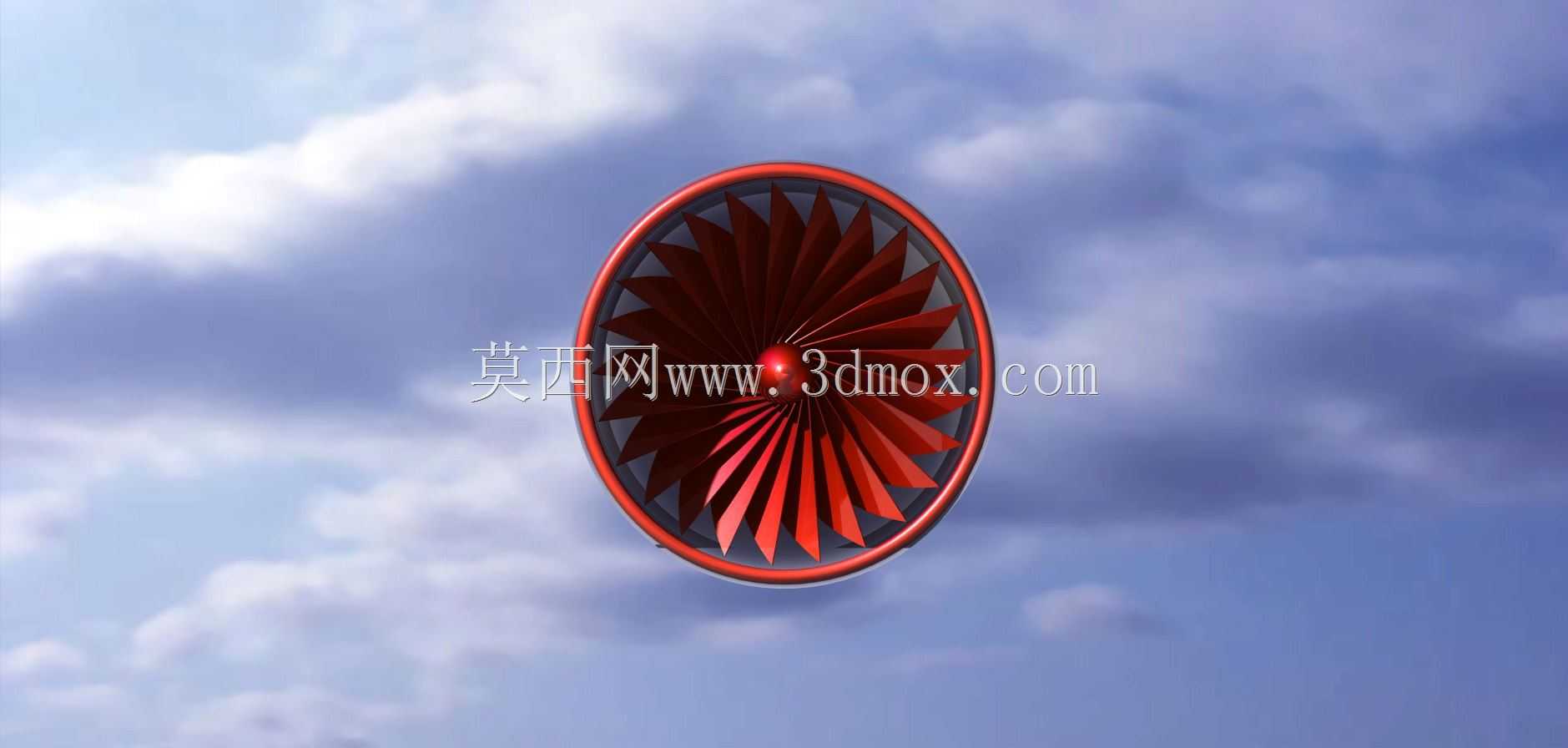

　　这套结构聚焦于航空燃气涡轮动力单元的进气端与压气机段，还原了短舱包裹下多级叶轮的装配关系，可用于飞行器动力选型论证、教学演示以及叶轮机械结构方案评审。实际装机场景中，该类单元承担吸入来流、逐级压缩空气并向燃烧室供给高压工质的任务，前端整流罩引导气流平顺进入叶栅，外壳既构成气动流道外壁，也为内部转子提供安装支撑与包容防护。建模时先依据气动轮廓确定短舱的回转曲面，保证进气唇口曲率连续，避免局部气流分离；内部转子按级排布叶片，叶根与轮盘的衔接、叶尖与机匣的间隙都需要在装配体中校核，间隙过小会出现运转碰摩，过大则增大漏气损失、降低压气效率。材料分配上，高速旋转的涡轮及压气机轮盘叶片采用钛合金，其比强度高、耐热性能好，

　　能承受高转速下的离心载荷；外部车体式短舱采用铝合金，在保证结构刚度的同时控制整机重量，两类材质的密度差异也直接影响转子动力学特性与整机重心布置。结构层面需重点关注转子的支撑跨距、轴承座定位以及与静子的同心度，多级叶轮堆叠后要做动平衡考量，防止高速运转振动超限。安装边界方面，短舱外径决定了飞行器吊舱或机身内置舱段的包容尺寸，前端进气面需保证无遮挡，后端预留与燃烧室、涡轮及排气段的对接法兰，轴向长度要匹配整机布局，同时留出管路、附件与维护拆装的操作空间。流道设计中，轮毂比、叶片安装角沿径向的变化都影响压缩比与流量特性，三维数模把叶片的扭向、叶型厚度分布以及轮盘的减重结构直观呈现，便于工程师检查干涉、评估工艺可达性，也为后续的强度仿真、模态分析与气动计算提供准确几何输入。
