快装式管线抱箍夹持固定支座

　　这类抱箍式夹持件在车间管线排布、小型设备外围管路固定以及台架辅件安装中十分常见，核心作用是把圆管、杆状件或线束护套约束在指定位置，避免管路受振动后移位、摩擦或松脱。结构上采用半开式环抱思路，主体弧形包覆面与被夹管件外圆贴合，依靠开合端的锁紧件收紧口径，从而产生足够的抱紧摩擦力；另一侧延伸出带孔耳板，可作为安装支点，将整个夹持组件固定到机架、墙面或设备支座上。

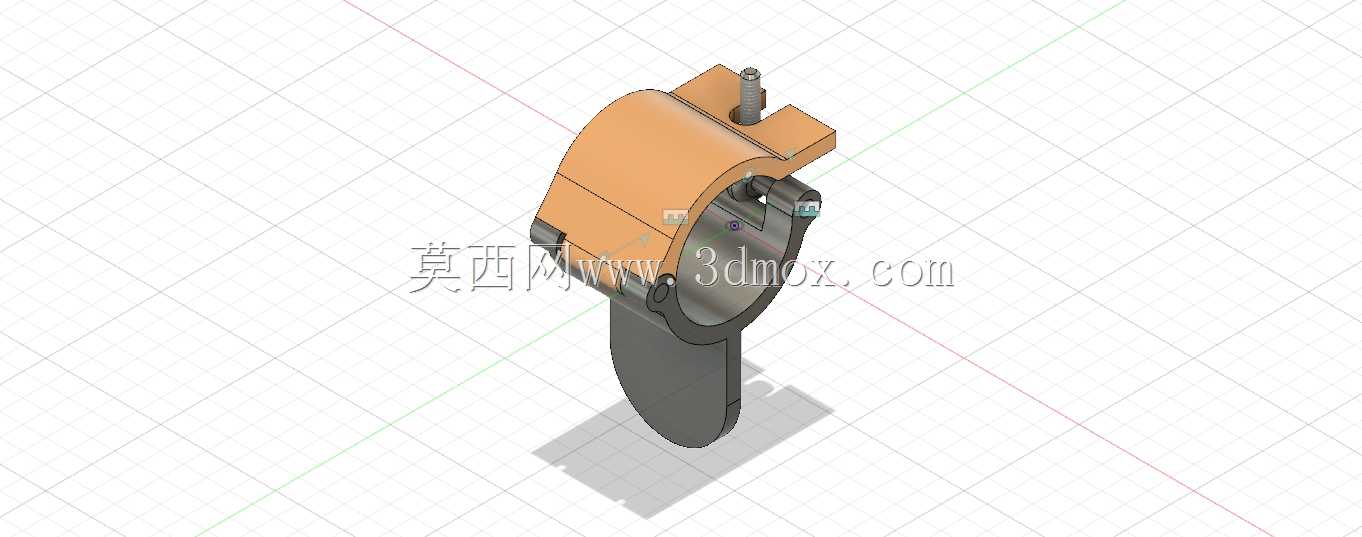

　　从三维结构看，夹持主体与安装耳板并非孤立堆叠，而是通过连续过渡形成受力路径。管件载荷先作用于弧形内壁，再向两侧加强区域传递，最终集中到耳板连接位；建模时需要重点控制圆弧内径、开口间隙和锁紧行程之间的关系。内径决定适配管径，开口量影响装拆便利性，锁紧件行程则决定夹紧后能否稳定保持预紧力。若圆弧与管件接触面积过小，局部压强会增大，长期振动下容易出现压痕或松动；若耳板孔位与抱箍中心距布置不合理，安装后又会产生附加弯矩。

　　实际选型时，不能只看外观形状，还要先确认被夹持对象的外径范围、表面硬度以及工作环境中的振动幅度。对于普通轻质管线，抱箍主要承担定位和防晃功能；对于靠近运动机构或承受拉扯的管路，则需要校核耳板连接强度、锁紧件抗松能力以及包覆面的防滑表现。开合端预留的螺栓或快锁结构，使装配不需要从管件端部穿入，能够在已有管线上直接加装，这对现场改造和维护尤其重要。

　　安装边界方面，耳板孔的中心高、孔径和孔间距直接决定外部紧固件规格；抱箍背部到安装面的距离，则影响管线与机架之间的避让间隙。设计时应让圆弧轴线与安装基准保持明确位置关系，避免夹紧后管件偏斜。弧形外缘增加的厚度和局部加强，并不是单纯为了造型，而是为了降低收紧时开口根部的应力集中。下部延长板在承受竖向载荷时还能提供一定支撑，使管件重量不只依赖摩擦力维持。

　　建模过程中，圆弧包覆面、开合耳、锁紧孔和安装板应保持参数关联，这样在更换适配管径时，可以同步调整开口角度、板厚和孔位，而不必重新绘制全部特征。倒角与过渡圆角也需按加工和受力逻辑设置：外露边缘倒角便于装配，开口根部圆角则能减少裂纹风险。整体结构紧凑，装拆路径清晰，既适合独立夹具使用，也可作为成套设备中的管线固定模块。
