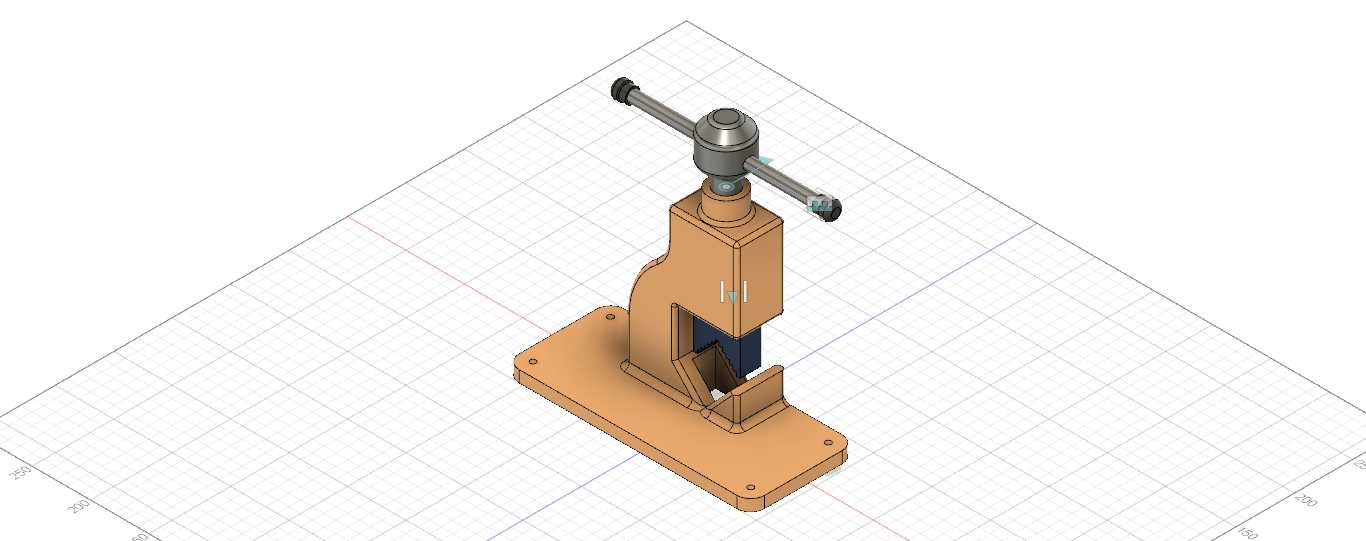

手动台式管道夹紧加工工装结构

这款手动台式夹紧工装主要面向小管径金属、塑料管材的现场加工作业场景，常见于水电安装工位、小型五金维修作坊、管材试样制备环节，用来在套丝、切割、管口倒角作业时牢牢固定管材，避免管材受力转动或轴向窜动，保障加工精度与操作安全。从结构设计来看，整体采用立式C型开式机架布局，底部为带四个安装孔的矩形安装底板，安装时可通过螺栓直接固定在木质或金属工作台台面，安装边界需预留至少单侧150mm的操作空间，方便管材从钳口侧穿入，适配的工作台厚度范围在30mm到80mm之间，无需额外制作转接底座即可完成固定。钳口部分采用V型对夹结构，配合顶部的T型手动旋压杆实现进给夹紧，旋压杆通过梯形螺纹传动，具备自锁特性，夹紧后不会因管材加工的反作用力出现松脱，单杆操作即可完成夹紧与松脱动作，无需额外配套气源、电源，适合无动力供给的野外作业场景。设计过程中重点考量了操作力与夹紧力的平衡，旋压杆的力臂长度经过反复校核，普通成年操作人员单手施加150N的操作力时，钳口可输出不小于8kN的正压力，足以夹紧外径60mm以内的金属管材，不会出现打滑问题。机架主体采用一体式铸造结构的设计思路，壁厚均匀过渡，在C型机架的受力拐点位置做了加厚加强筋处理，避免长期夹紧受力后出现机架开口变形，保障钳口的对中精度，长期使用后钳口的同轴度偏差可控制在0.2mm以内。钳口的夹持面做了网状滚花处理，增大与管材外壁的摩擦系数，同时可更换不同规格的钳口垫块，适配不同外径、不同材质的管材，比如夹持薄壁塑料管材时可更换铜质软钳口，避免夹伤管材外壁。整体外形高度控制在380mm左右，横向最大宽度220mm，不会占用过多工作台面空间，T型旋杆的转动半径为120mm，操作时不会与台面上的其他加工工具产生干涉。日常维护时仅需定期在梯形螺纹副位置涂抹润滑脂，即可保障操作顺畅，无复杂的维护点位，适合一线操作工人快速上手使用，无需专门的操作培训。
