卧式液压起重千斤顶结构设计

　　这款卧式液压千斤顶主要面向汽车维修、车间装配和现场维保场景，用于短距离、小行程内抬升车辆底盘或重型工件。与立式螺杆顶相比，卧式结构的重心更低，推入车辆底部后稳定性更好，操作人员可在侧向通过长手柄完成泵油和泄压，作业姿态更安全。

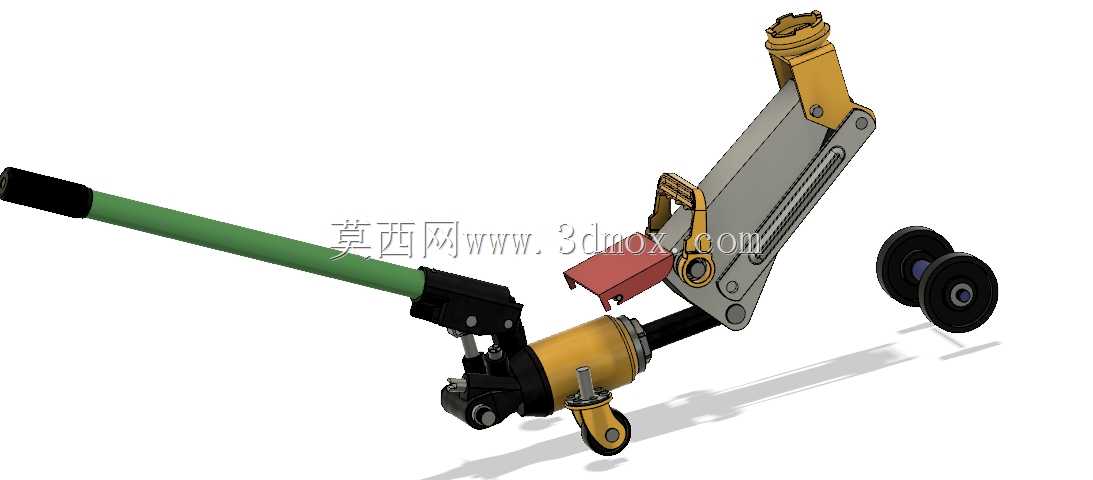

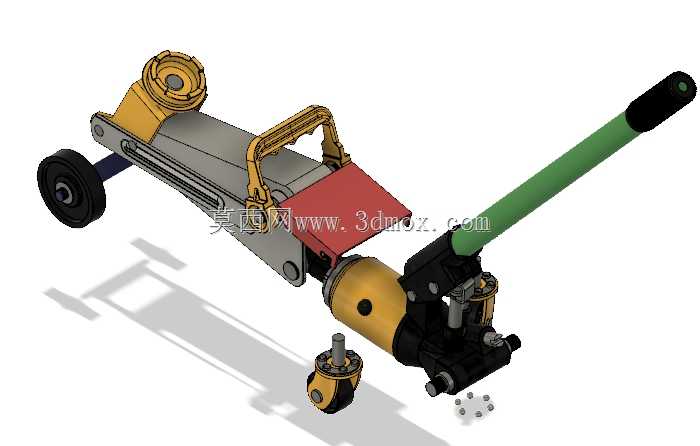

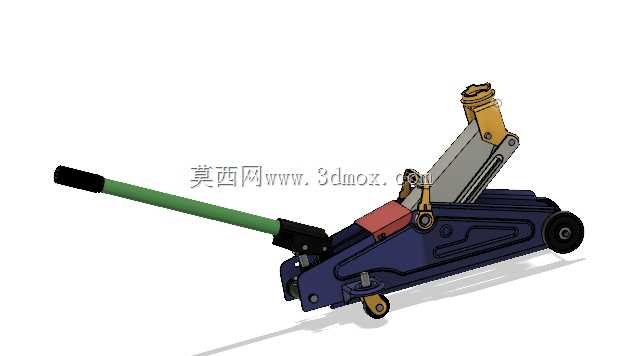

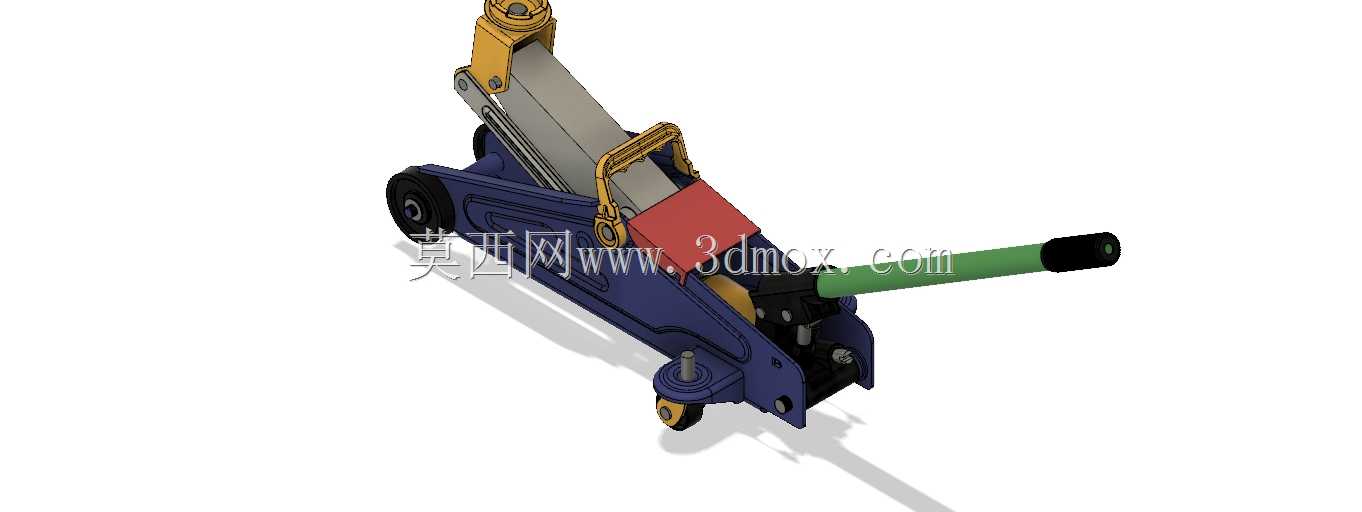

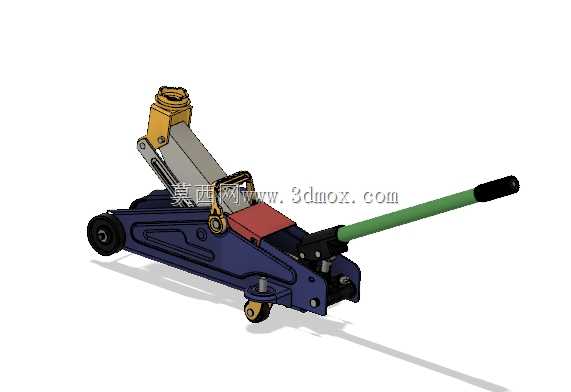

　　从结构上看，模型完整表达了底盘车架、前轮万向轮、后轮支撑轮、摇臂、举升鞍座、液压柱塞泵、泵芯、连杆释放机构和操作手柄等关键部件。底盘采用低轮廓长梁形式，前部设置小直径万向轮，后部配置承重轮，使设备在未承载时可以快速推移；承载后轮子主要承担定位与辅助移动，举升力通过摇臂和鞍座传递到被顶物体。

　　举升机构采用剪式摇臂与液压柱塞组合思路。液压泵提供直线推力，摇臂绕底盘铰点转动，将柱塞行程放大为鞍座的垂直升降运动。鞍座顶部设置接触盘，用于贴合车辆底盘指定顶升点，避免直接接触钣金造成滑移或局部损伤。手柄不仅是人力输入部件，也是泵油动作的杠杆，长力臂设计可降低单次泵油所需力量；端部释放机构用于控制回油，实现负载缓慢下降。

　　设计时需要重点关注几个边界：一是最低进入高度，卧式千斤顶常需伸入轿车底边，底盘前端和鞍座最低位置决定了能否进入低底盘车辆；二是最高举升高度，它决定轮胎离地和底盘维修空间是否充足；三是手柄摆动半径，车间工位狭窄时，手柄不能与车身、立柱或地面发生干涉；四是轮距和底盘宽度，它们直接影响顶升过程中的抗倾覆能力。

　　三维建模中，各铰接点、销轴、弹簧复位件、泵体安装面和手柄插孔都应按装配关系表达清楚。摇臂与底盘之间的同轴度、柱塞与泵体的配合方向、鞍座旋转自由度以及轮子安装位置，是运动仿真和干涉检查的重点。外形上，主体承载梁适合采用焊接钢板或冲压成型结构，液压单元嵌入车架内部，既保护泵体，也让整体轮廓更紧凑。

　　在实际选型时，这类设备并不适合长时间支撑人员进入车下作业，抬升后仍需配合安全支架使用。模型对维修工位布局、随车工具开发以及小型起重辅具设计都具有参考价值，尤其适合用于分析液压手动泵、杠杆增力和低位举升机构之间的空间匹配关系。
