工业机柜重载双页平开合页结构

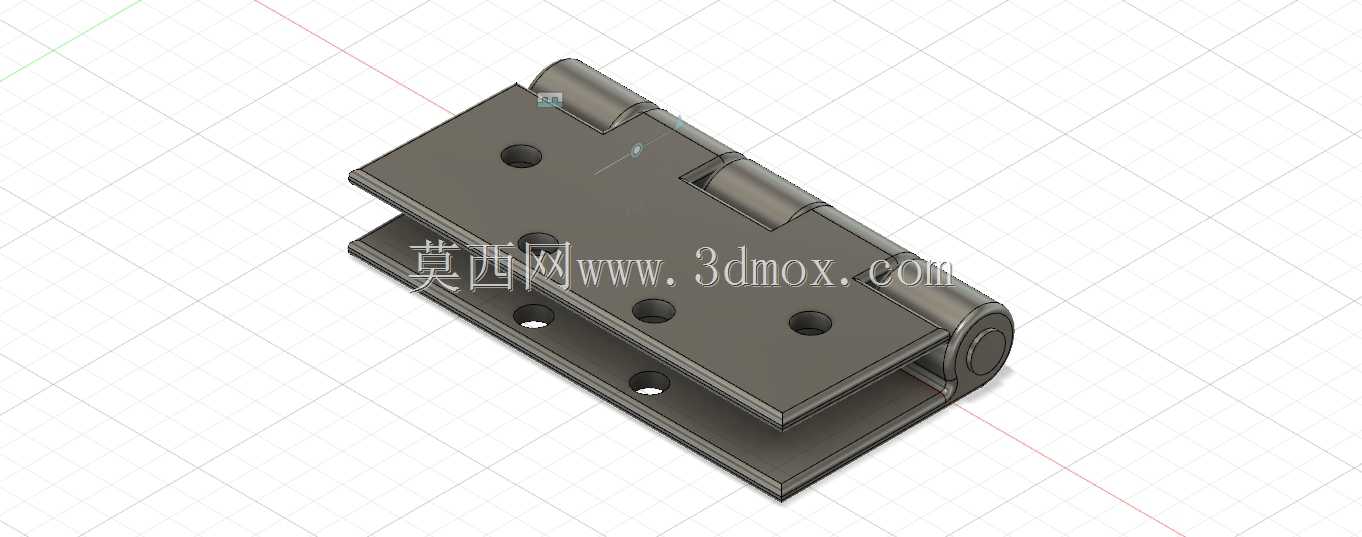

　　该铰链结构面向工业电气柜、钣金设备门、防护检修门以及小型通讯机箱的转动连接需求，采用双页对称承载布局，转轴沿单侧边缘贯通布置，门板开启时绕固定轴线回转，常规使用场景下可实现接近180度的开合行程，适配外装式柜门的翻转动作。两片页板分别对应门框与门板安装侧，页板平面预留多组沉头安装孔，孔位沿板长方向均匀排布，紧固件装入后头部可沉入沉孔，避免门板闭合时螺钉头与对侧板面发生干涉，同时保证页板与钣金贴面完全贴合，消除装配间隙带来的晃动。

　　从受力逻辑来看，这类合页的载荷主要由转轴段承担，页板与钣金件通过多点螺钉连接，门体自重产生的剪切力分散到各个安装点位，避免单孔受力造成钣金局部拉脱。建模过程中转轴采用同轴配合结构，卷圆筒段分段布置，既保证转轴全长的支撑刚性，也减少整段长筒加工带来的同轴度误差；页板与卷圆段过渡位置做加厚处理，柜门频繁启闭时该位置为应力集中区域，加厚圆角过渡可降低长期交变载荷下的开裂风险。

　　安装边界方面，该合页为明装外贴形式，不需要在门框或门板侧边提前铣槽，钣金下料完成后直接按孔位打孔即可装配，对薄板加工友好，适配1.5mm至3mm厚度的冷轧钢板柜门。页板宽度方向完全覆盖柜门侧边贴合区域，装配后门板与门框之间的转动间隙由卷圆外径决定，设计时预留0.5mm至1mm的活动余量，避免开关过程中漆面摩擦剐蹭。

　　实际选型时，若柜门宽度较大、内部安装元器件后门体自重偏高，可沿门高方向均布2至3件同规格铰链，分摊整体载荷；页板上的安装孔位间距经过匹配优化，对应常见机柜的标准安装孔距，现场装配无需额外二次划线打孔。结构整体无复杂弹性零件，依靠金属刚性配合实现转动，防尘耐污，在车间多尘、有少量油污的工况下也能长期稳定工作，不会因为细小碎屑进入配合面出现卡滞。三维建模时完整还原了沉孔深度、卷圆分段间隙、页板折弯圆角等细节，装配验证阶段可直接模拟柜门开合全过程，检查铰链与门框、门板的干涉情况，也能据此输出钣金件的打孔定位图纸，指导现场加工装配。
