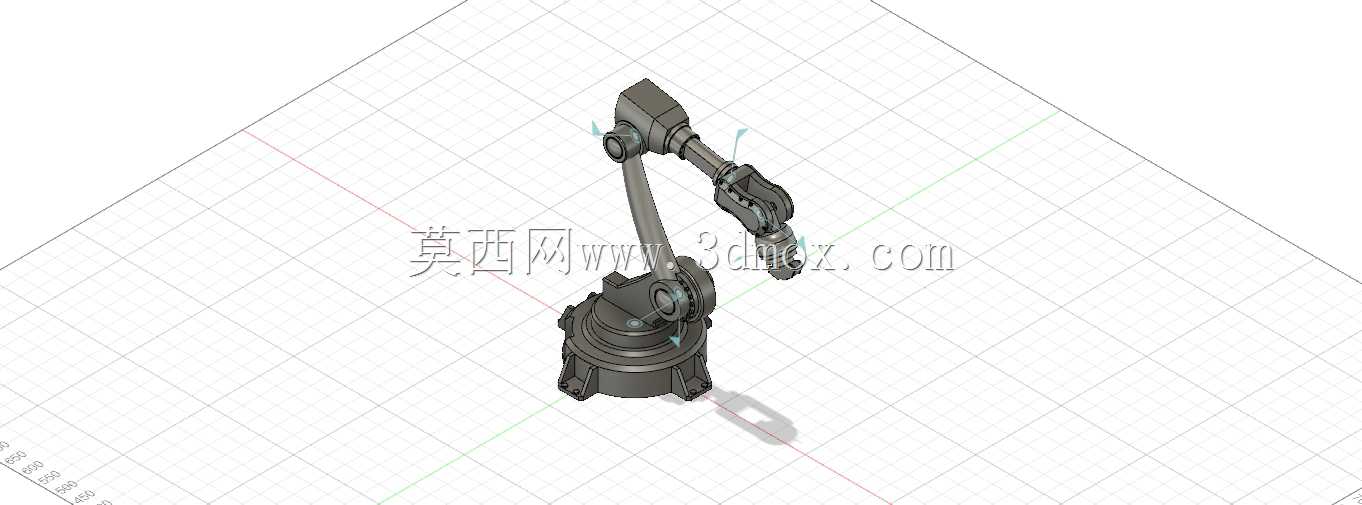

这套六轴串联机械臂的结构方案,围绕中小负载搬运、上下料与弧焊工位的实际节拍需求展开,底座采用大直径法兰回转支承布局,回转轴线垂直于安装基面,底座底部预留均布螺栓孔,可直接固定在车间钢制工作台或混凝土设备基座上,安装边界需在底座周向预留不小于臂展二分之一的维护空间,避免线缆与周边护栏干涉。大臂与底座之间的肩关节采用双支撑交叉布置,谐波减速器输出端直接连接大臂下端,伺服电机后置排布,既平衡了臂体前端负载带来的倾覆力矩,也让整机重心尽可能贴近底座回转中心,高速启停时基座晃动量明显降低。小臂与大臂连接的肘关节同样采用中空走线结构,动力线缆与气管从关节内部空腔穿过,臂体外部没有裸露拖链,焊接飞溅、切削粉尘不会直接磨损管线,在弧焊、
打磨这类多尘多飞溅工位的长期运行可靠性更有保障。腕部三个关节紧凑堆叠在小臂末端,末端法兰预留标准安装螺孔,可快速换装气动夹爪、焊枪、打磨头等不同执行器,法兰端面到腕部壳体的距离控制得较短,末端姿态调整时的干涉范围更小,在狭窄工装夹具内部取放工件也能灵活调整角度。设计阶段先按工位最大作业半径划定臂段长度比例,大臂长度略大于小臂,保证常用作业高度范围内关节角度都处于最优运动区间,避免频繁触及关节极限位置触发停机。各关节壳体采用铸铝成型后局部加工止口,配合面预留密封槽安装O型圈,车间日常冲洗、粉尘环境下内部润滑脂不会外泄。整机竖直安装状态下,底座占地尺寸紧凑,周边仅需预留电气柜与气管接口的排布空间,
臂体全伸展时的水平作业范围覆盖常见机床上下料工位,无需额外加装外部行走轴即可完成单台加工中心的工件取放、吹气清理与料盘转运任务。关节处的限位凸台在建模时就做了硬限位校核,配合电气软限位双重保护,调试阶段误操作也不会发生臂体撞击底座的情况。
- 上一篇:多连杆联动夹持搬运机械臂结构
- 下一篇:六轴工业机械臂SolidWorks结构设计
- 全部评论(0)
- 模板大小: 8.89 MB
- 售价:5金币
- 下载次数: 24
- 系统要求: Fusion 360,Other,Rendering
- 软件分类: 工业机器人
