CPC30线性导轨滑块传动组件

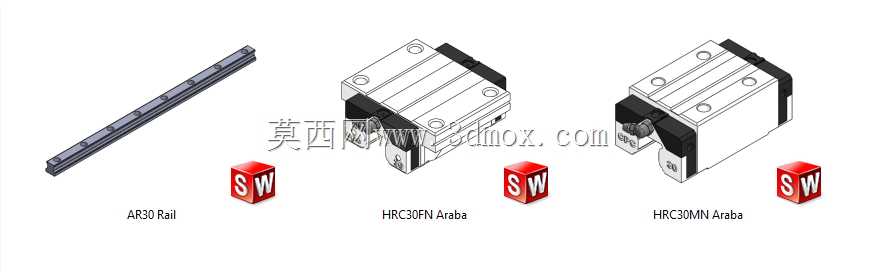

　　这套线性传动组件围绕30规格滚动导轨展开，包含AR30钢轨以及HRC30FN、HRC30MN两种滑块结构，适用于需要沿固定直线方向承载并导向的自动化设备。实际工程中，这类部件常见于检测平台、移栽机构、点胶工位、包装输送线、小型机床滑台以及精密装配夹具，其核心作用是把运动部件约束在一条直线轨迹上，同时承受竖直载荷、侧向偏载以及一定的倾覆力矩。

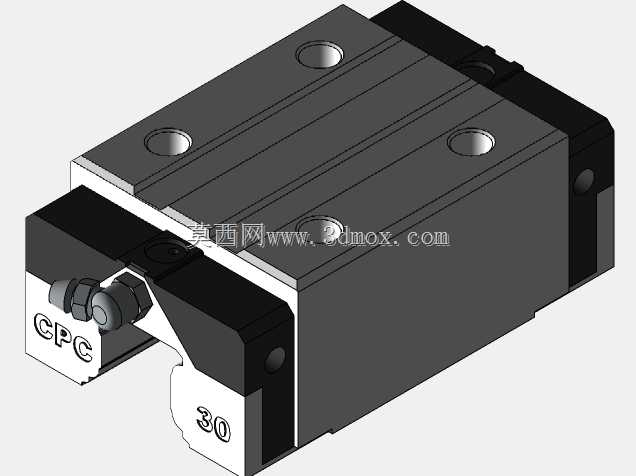

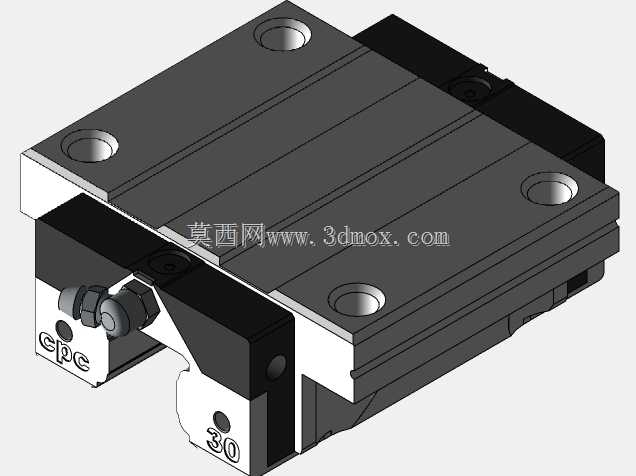

　　建模时先以钢轨作为装配基准。导轨本体采用长条形截面，滚道沿长度方向连续布置，端部和安装面需要保留明确的边界，以便在整机布局中判断行程范围。滑块则包覆在导轨上方，内部通过循环滚珠与滚道配合，外壳上设置安装孔、润滑结构和端部密封区域。FN与MN两种滑块在外形宽度、滑块长度或安装孔位上存在差异，选型时不能只看额定载荷，还要核对滑块底面到安装基面的高度、孔距、螺纹规格以及与周边护罩、拖链、传感器支架的干涉关系。

　　从设计思路看，导轨组件的三维表达重点不在复杂曲面，而在装配关系和安装边界。钢轨需要体现平直基准、侧面定位面和固定孔位置；滑块需要体现承载块体、端盖、回流器、滚珠通道入口以及与工作台连接的顶面孔位。将滑块按实际配合关系放置在导轨上，可以直观看出运动包络：滑块两端在全行程内不得碰撞限位块、轴承座或机架立板，导轨两端也应预留润滑维护和挡块安装空间。

　　在设备用途上，导轨承担的是高精度往复直线导向。相比普通滑动导向，滚动导轨摩擦阻力小，启动与运行差异较低，低速进给时更不容易出现爬行。对于伺服驱动的滑台，导轨刚度、平行度和安装基面平面度会直接影响定位重复精度；对于人工推拉的工装，滑块顺畅度和防尘结构则影响操作手感与维护周期。

　　结构校核时，应把工作台重心、驱动力作用点和滑块跨距结合起来。单根导轨配两个滑块可以约束多数方向的位移，但若设备存在明显横向力或翻转力矩，通常采用双导轨、四滑块布局。模型中钢轨与滑块分开表达，有利于在总图里复制布置、调整轨长，并检查螺钉通孔、定位销、限位开关碰块和防护罩的空间。安装面建议设计成连续加工平面，导轨侧靠面承担侧向定位，压紧块或端挡则用于防止过载冲击下产生移位。

　　细节上，滑块端部的密封件能够减少切屑、粉尘进入循环通道，润滑接口位置应朝向便于维护的一侧。若整机环境存在焊接飞溅、磨削颗粒或切削液，还需在导轨外侧增加伸缩护罩或刮板。三维布局阶段把这些附件一并考虑，可避免后期出现导轨长度合适但护罩无法固定、滑块加油点被线缆遮挡等问题。整体来看，该组件适合作为直线运动模块的基础件，在方案设计、结构干涉检查和选型沟通中都能提供直观依据。
