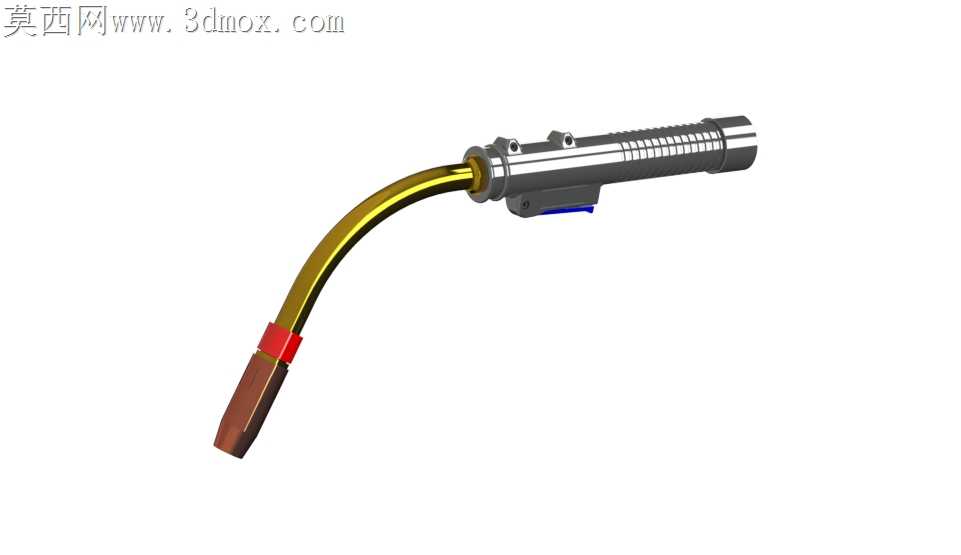

MIG/MAG气保焊弯柄焊枪结构设计

车间现场长期使用的直柄气保焊枪在角焊缝、深腔焊接工位操作时，操作人员需要持续扭转手腕调整枪头角度，单班次作业后腕部劳损率超四成，枪颈与手柄衔接处的电缆因反复弯折出现铜丝断裂、气路密封失效的故障占比达焊枪总故障的62%，这款弯柄焊枪的结构优化完全围绕现场工况的痛点展开。弯颈段的曲率没有照搬市面常见的大圆弧过渡设计，而是根据实际焊接时手腕自然下垂的127度倾角做了分段曲率调校，靠近枪头的35mm段曲率半径收窄到28mm，能伸进箱型梁内侧120mm深的焊缝位置，靠近手柄的段曲率放大到65mm，给内部的送丝软管、气路管、电缆留出足够的弯曲余量，避免送丝阻力在弯颈处陡增造成送丝卡顿、焊丝打弯的问题。枪头主体的散热槽没有做通长的等距直槽，而是在靠近喷嘴的位置加密槽间距，槽深从1.2mm渐变到0.8mm，既保证焊接时大电流持续工作的散热效率，又不会因为槽深过大降低枪头的结构强度，避免焊枪磕碰工件时枪头变形导致喷嘴与导电嘴不同心。手柄与弯颈衔接的位置做了1.5mm高的定位止口，装配时弯颈插入手柄后能直接卡入止口定位，不需要反复调整角度就能保证弯颈的朝向与手柄握持角度匹配，衔接处的密封槽采用梯形截面设计，比常规的矩形槽密封压缩量更均匀，长期受焊接飞溅烘烤也不会出现密封胶圈老化漏气的问题。扳机的转轴位置做了偏心调整，按压力度控制在12N到15N之间，刚好能避免误触触发，又不会让操作人员长时间按扳机出现手指酸痛，扳机与手柄壳体的间隙控制在0.3mm，焊接飞溅不会卡入缝隙造成扳机卡滞。枪尾的电缆固定处做了喇叭口过渡，没有采用硬压接的固定方式，而是用带锥度的锁紧套压紧电缆外层的橡胶护套，电缆弯折时应力会分散在喇叭口的整个接触面上，不会在压接边缘出现应力集中造成电缆断裂。导电嘴与枪头的连接采用细牙螺纹，螺距0.75mm，比普通粗牙螺纹的同轴度高0.08mm，焊丝送出时指向偏差更小，长距离焊接时焊道偏移量能控制在0.5mm以内，不需要频繁调整枪头位置。喷嘴的内壁做了0.1mm厚的镀铬层，焊接飞溅附着后轻轻敲击就能脱落，不会在喷嘴内壁堆积造成气路紊乱、保护气罩不均出现焊接气孔。整个结构优化没有追求多余的花哨功能，每一处曲率、间隙、槽深的调整都对应现场实际出现的故障点与操作痛点，能直接适配现有主流气保焊机的接口，不需要额外改装就能替换原有故障焊枪投入生产使用。
