林肯DC1000埋弧焊接电源设备结构

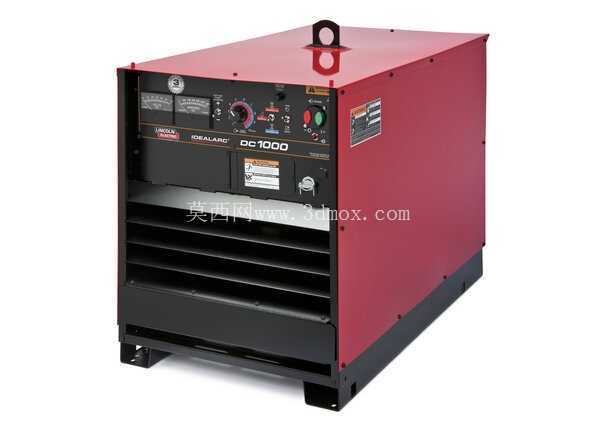

　　这套三维建模对象对应车间厚板长焊缝施工里常见的大电流埋弧焊接电源，整机采用立式柜式布局，主体为红色封闭钣金柜体，正面集成黑色操控与通风区段，顶部设置吊装吊环，底部预留叉车叉取与地脚固定结构，整体围绕重工业连续焊接工况展开结构设计。

　　从现场布置边界来看，这类电源通常安置在埋弧焊接工位侧方，既可以配合固定式埋弧焊机头完成筒体纵缝、环缝焊接，也能搭配行走式焊接小车在长直钢板拼焊工位上使用。柜体正面下部开设大面积横向通风格栅，格栅后方对应大功率变压器、整流组件与散热风道，进风路径从正面低位进入，流经发热核心后由柜体侧部或上部排出，避免焊接烟尘直接在柜内沉积；正面操控区集中布置电流调节旋钮、状态仪表、启停按钮、模式切换开关与接线标识，操作人员站在焊机侧前方即可完成参数设定与状态确认，不需要绕到设备背面。

　　建模时柜体外壳按钣金折弯件逻辑拆分，红色侧板、顶板与前面板保留螺栓连接边距，板件转角处做圆角过渡，既还原真实钣金工艺，也方便后续在装配里做干涉检查。顶部吊环位于柜体重心投影附近，吊环座与顶板之间做加强衬板，满足车间行车整体吊运需求；底部框架采用加厚型钢焊接底托，四角开出叉车槽，底脚位置设置安装孔，可直接固定在工位地面或设备平台上，抵消大电流输出时线缆拖拽带来的晃动。

　　设备功能层面，DC1000属于大电流直流焊接电源，核心输出特性适配埋弧焊工艺：埋弧焊依靠颗粒焊剂覆盖电弧，焊接电流大、持续作业时间长，电源需要在厚板坡口填充、压力容器筒体拼接、桥梁钢结构翼板焊缝、重型机械底座拼焊等场景下保持稳定输出。柜体内部空间按强弱电分区规划，大功率变压器、整流模块占据下部靠近进风的区域，控制电路板与调节元件集中在正面面板后方，输出接线端子布置在柜体侧面或下部，粗直径焊接电缆可就近连接送丝机构与地线夹，减少长距离线缆压降。

　　外形设计上没有多余外凸结构，红色主柜体便于车间设备识别，黑色操控面板与红色机身形成明显视觉分区，面板上的旋钮、仪表、按钮按操作频率排布：常用电流调节旋钮放在人手自然可达的中心位置，电源开关与指示灯布置在侧边，警示标识贴附在高压风险区域。柜体侧面预留维修盖板，拆开后可接触内部接线端子与散热组件，日常维护时不需要整体拆除外壳。

　　在生产线三维布局里，这台设备的占位需要兼顾三部分空间：柜体前方留出操作人员站位与面板操作距离，侧方留给粗焊接电缆、焊剂输送管的弯曲半径，底部叉车通道不能被工件或料架遮挡；多台电源并排布置时，柜体之间要保留散热间隙，避免正面进风相互干扰。整机结构把电气防护、散热、吊装、搬运、操作、维护几个工程需求整合在封闭柜体内，还原了工业焊接电源从钣金外壳到内部功能分区的完整设计逻辑，可用于焊接工位规划、设备装配演示、车间管线布局与重型焊接装备结构参考。
