CPC20微型直线导轨滑块组件

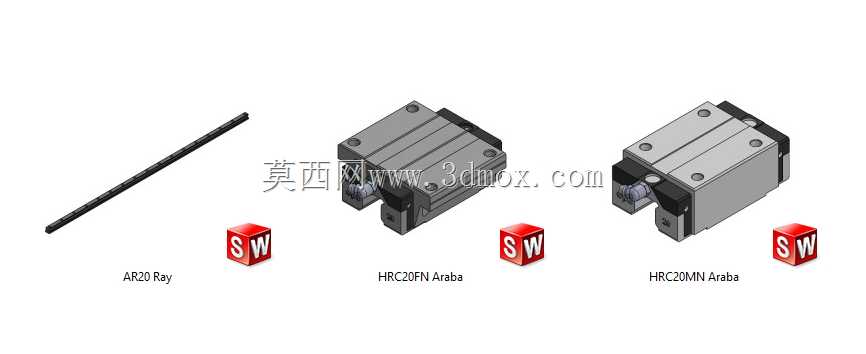

　　这套微型直线导向组件在3C检测工位、桌面型点胶平台、小型模组滑台以及实验室精密进给机构里十分常见，核心作用是把驱动端的旋转或直线推力转化为低摩擦、高重复定位精度的往复运动，承担负载支撑与运动轨迹约束两项任务。整套组件包含一根AR20规格的长导轨以及两款滑块：HRC20MN标准型滑块与HRC20FN法兰型滑块，建模时把导轨滚道、滑块端盖、回流器、钢珠循环通道以及安装螺纹孔都做了还原，装配关系按照实际预压状态配合，滑块可沿导轨全长顺畅滑动，没有干涉卡顿。

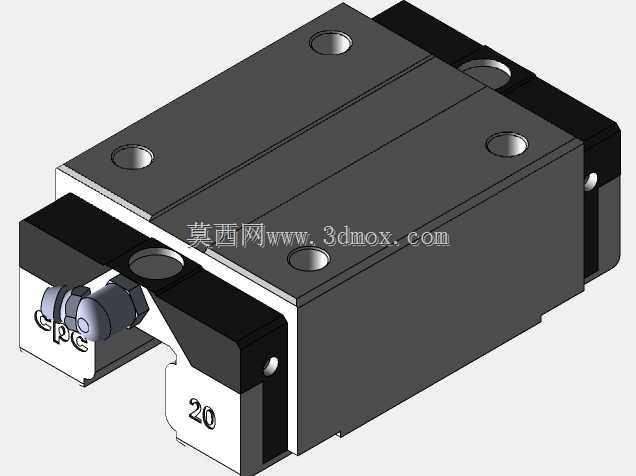

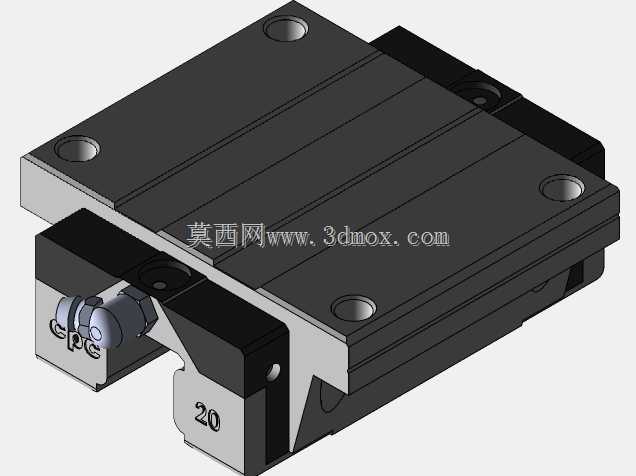

　　从结构设计思路来看，导轨本体采用淬硬磨削的成型截面，两侧对称布置哥特式圆弧滚道，与滑块内循环的钢珠形成四点接触，这种构型在承受径向载荷、反径向载荷以及横向力矩时都能保持稳定刚度；滑块端盖内置换向弯道，负责把承载区滚动到端部的钢珠平滑引导回回流通道，完成无限循环。两款滑块的差异主要体现在安装边界上：标准型滑块本体宽度较窄，安装孔从滑块上端面攻入，适合安装空间局促、负载从正上方施加的场合；法兰型滑块在本体两侧延伸出安装耳，通孔贯穿法兰面，可从下方穿螺钉锁紧，在台面固定、侧向挂载以及需要更大支撑跨距的工位里更便于装拆维护。

　　现场选型时要先核对导轨截面宽度、滑块总长、总高以及安装孔位间距，这些尺寸决定了它能否嵌入既有模组基座；导轨端部的对接孔、滑块端面的注油嘴位置也要提前在布局里留出操作空间，避免后续润滑维护时被周边线槽或拖链遮挡。承载校核方面，需要把工作台自重、工件负载以及加速过程产生的惯性力折算到滑块上，结合两支或四支滑块的布置跨距，核对额定动载荷与力矩容量，悬臂工况下尤其要关注俯仰力矩是否落在允许范围内。

　　在三维建模环节，导轨按长棒料特征拉伸后切除滚道与安装孔，滑块则拆分为本体、端盖、保持架、密封刮片几个子零件分别建模再装配，既方便出工程图时标注零件号，也便于后续在整机里做干涉检查。把这套组件放进设备总装时，可以直接用配合关系约束导轨底面与基座安装面，再让滑块顶面与运动平台贴合，模拟实际行程极限位置，核对平台走到两端时与传感器、限位挡块、拖链弯曲半径之间的安全间隙，为后续出加工图与采购件选型提供可靠依据。
