工字钢B3-B5卧式法兰三相异步电动机

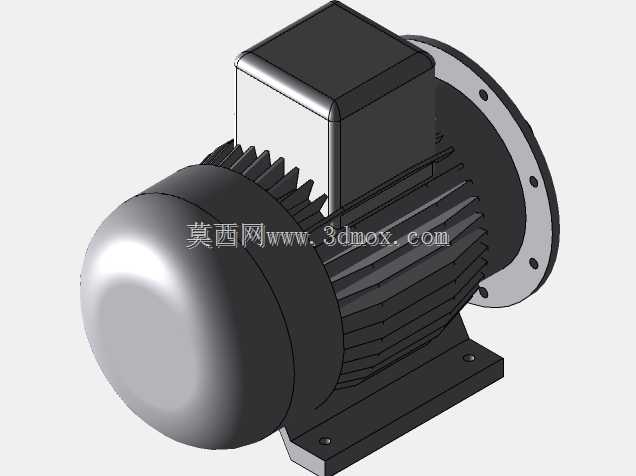

　　这款B3-B5安装形式的工字钢配套电动机，是工业传动场景里兼顾底脚固定与法兰对接需求的通用动力单元，在输送线辊道驱动、小型减速机配套、风机水泵直连、工装夹具动力输出、轻工包装设备主轴传动等场景中应用十分广泛。很多现场布局里，设备机架既预留了底脚螺栓的安装平面，又在电机输出端需要和减速箱、泵体或者法兰式负载做同轴对接，单一B3底脚安装或者单一B5法兰安装都没法同时适配两种装配约束，这款复合安装形式的电机就可以在同一条机架上同时满足两种定位需求，不用额外焊接转接法兰或者加工电机支座，大幅减少现场改件的工作量。

　　从结构设计逻辑来看，整机的壳体采用带径向散热筋的铸铁机座，散热筋沿着机筒轴向均匀排布，筋条的高度和间距经过热场校核，电机运行时定子绕组产生的热量可以通过铁芯传导到机座内壁，再顺着散热筋快速和周围空气完成热交换，即便在连续工作制、环境温度偏高的车间内长期运行，也能把绕组温升控制在绝缘等级允许的范围内。机座顶部的方形接线盒做了凸起的独立腔体设计，盒体和机座之间预留了密封压边，现场接线时可以把三相电源线从接线盒侧面的格兰头引入，腔体内部留有足够的接线空间，方便电工完成端子压接、星三角启动的连片调整，接线盒盖合上之后可以阻挡车间内的粉尘、切削液飞溅到接线端子上，避免相间短路或者端子锈蚀的故障。

　　输出端的法兰盘采用圆形止口定位结构，法兰端面上均匀分布了多颗安装通孔，止口的公差按照过渡配合设计，和负载端的法兰座对接时，只要把止口完全嵌入对方的定位孔，就能自动保证电机输出轴和负载输入轴的同轴度，不用反复打表调整径向跳动，既降低了装配对中的技术门槛，也能避免同轴度超差带来的轴承受径向附加载荷、输出轴油封过早磨损、运行振动偏大的问题。电机尾部的端盖做成了圆弧导流罩的造型，既可以把内置散热风叶完全罩在内部，防止运维人员触碰旋转风叶发生机械伤害，也能引导冷却风沿着散热筋的轴向方向顺畅流过，把散热筋表面的热带走，不会出现风路紊流、散热死角的问题。

　　底部的一体式安装底脚和机座是整体铸造成型，底脚面上开了两个长条形的螺栓调节孔，长孔的延伸方向和电机轴线平行，现场套上固定螺栓之后，可以小范围推动电机调整轴向位置，不管是调整同步带的张紧度，还是补偿联轴器之间的预留间隙，都不用重新扩孔或者挪动机架上的焊接螺母，调整到位之后再把螺栓锁紧，底脚的支撑面做了铣削加工，平面度控制在安装要求范围内，锁紧之后电机机壳不会出现翘曲变形，避免定子和转子之间的气隙不均匀，引发运行电流不平衡、局部发热的问题。

　　做三维布局的时候，需要重点把控几个安装边界：首先是输出轴侧的法兰外圆直径、止口配合尺寸、轴伸长度和键槽规格，这些尺寸直接决定了和负载端的对接能不能匹配，建模时要把法兰端面到电机底脚支撑面的高度差准确定义，保证法兰对接之后底脚面可以完全贴实在机架安装面上，不会出现一端悬空、锁紧之后机座受内应力的情况。其次要预留接线盒的操作空间，接线盒顶部到上方机架横梁的净距不能过小，要保证盒盖可以完全向上翻开，运维人员不用拆解周边管线就能完成接线和端子检修。另外电机尾部的风罩后端要留出足够的通风距离，不能把风罩的进风面直接贴在墙板或者其他设备上，否则冷却风进风量不足，散热能力会大幅下降。还要注意底脚安装孔的跨距、孔径参数，在机架设计阶段就对应开好螺栓过孔，搭配对应的平垫和弹垫，避免运行过程中螺栓松动。

　　从功能特性上，这类异步电机结构成熟、运行可靠性高，没有碳刷这类需要频繁更换的易损件，日常运维只需要定期检查轴承润滑脂状态、清理散热筋缝隙里堆积的粉尘即可，在多粉尘、有轻微飞溅的工业环境里适应性很强。建模过程中把散热筋的排布、接线盒的倒角、法兰盘的安装孔、底脚的调节长孔这些细节都完整还原，在做设备整体干涉检查的时候，可以提前排查电机和周边护罩、管线、机架型材之间的碰撞问题，不用等到实物装配阶段才发现安装空间不足，大幅缩短整机的设计迭代周期。
