双工位在线输送分拣工作站结构

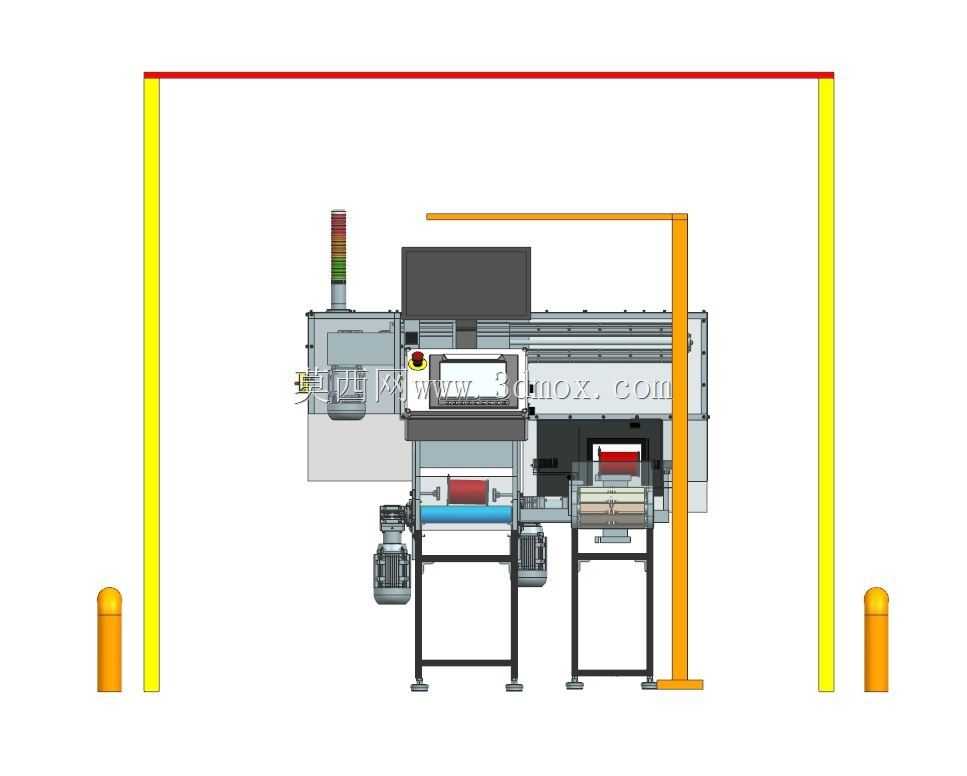

　　该套输送工作站面向车间内部连续转运、工位间衔接和在线检测分拣场景，整体采用两段平行输送单元并列布置的方式，使工件能够在同一作业区域内完成进料、定位、识别、分流或暂存。设备常见于电子小件装配、包装后段检验、零部件加工流转以及轻型产品自动化产线中，尤其适合需要人工辅助观察与设备自动输送并行的场合。两段输送线之间保留维护通道，侧面布置驱动电机、张紧机构和支承腿，顶部设置显示与控制区域，可配合扫码、视觉检测、称重或人工复核工序使用。

　　从结构组成看，主体由输送机架、皮带或辊道承载面、驱动装置、支承腿、横向连接梁、端部导向件、安全防护立柱、警示灯以及上方操作显示模块构成。输送段采用框架式焊接或型材拼装思路，腿部落脚处设置可调支撑，便于在不平整地面上校正水平。驱动电机位于输送段侧下方，通过减速机构带动主动辊，从动端预留张紧调节位置，维护时可松开端部紧固件调整带体松紧。并列两线之间的高度和输送方向保持一致，便于工件在分流、合流或对比检验时保持稳定姿态。

　　设备外围设置黄色安全立柱和端部防撞柱，形成清晰的人员与设备边界。立柱上方可连接防护门、光幕或围栏，在自动运行区域与人工通道之间建立物理隔离。顶部横向悬臂用于布置显示终端、操作按钮或检测元件，悬臂高度避开工件通过空间，同时保证操作人员观察视线。三色警示灯安装在机架侧上方，用于反映运行、待机、故障等状态。端部防撞柱靠近通道转角，可降低叉车、料车误碰对输送线体的损伤。

　　在实际布局时，需要重点核对输送面高度、设备总长、总宽以及维护空间。两段输送单元并列后，宽度方向不仅包含线体本身，还应计入侧装电机、接线盒、防护栏和人员操作距离；长度方向需预留主动辊、从动辊、张紧座和端部挡边位置。若与上下游设备对接，输送面标高应与前级出料口、后段工作台或分拣滑道保持一致，高差过大会造成工件倾倒、卡滞或冲击噪声。地脚支撑区域应保证地面承载能力，靠近驱动端的位置可适当增加固定点，以减少启动和制动时的晃动。

　　设计思路上，该工作站强调模块化与可实施性。输送段、支架、驱动组件和防护系统相对独立，便于在三维环境中检查干涉，也便于现场分段进场组装。皮带或辊道宽度依据典型工件外形确定，两侧留出挡边和导向间隙；机架下方横梁既承担腿间连接，也可作为线槽、传感器支架或气动元件的安装基础。控制显示区置于人员易观察的位置，按钮盒与急停元件应靠近操作位，但不能伸入物料通行轮廓。

　　工件在输送过程中，依靠承载面摩擦向前移动；若工件较轻，应限制启停加速度，避免偏移；若工件底面较软或表面易划伤，则需选择合适的带面材质并控制过渡处高差。双工位布置可让一条线承担主输送，另一条线承担复检、不合格品缓存或反向回流，从而在不大幅增加产线长度的情况下提高工序柔性。线体端部和转接位置应设置导向板或挡块，防止工件偏出输送面。

　　从建模和选型角度看，机架管材规格、支腿间距、辊筒直径、电机安装板厚度和紧固件位置都需要结合负载校核。轻载工况下，支腿可按等距布置；在电机、减速机或头部换向处，应局部加强连接。安全护栏不宜紧贴运动部件，需留出检修手和工具操作空间；防撞柱基础位置应避开地脚板和线缆走向。三维结构中还应检查显示悬臂与防护门开启范围、电机拆装方向、张紧螺栓调节行程以及输送带更换路径，避免后期维护时需要拆解过多构件。

　　整体而言，该输送系统不是单一传送带，而是将物料输送、工位作业、安全隔离、状态提示和人工操作整合在同一布局内。其结构逻辑清晰，边界条件明确，适合作为自动化产线布局设计、输送设备选型校核以及非标机械结构学习的参考对象。
