起重吊装用带外螺纹直柄吊钩结构

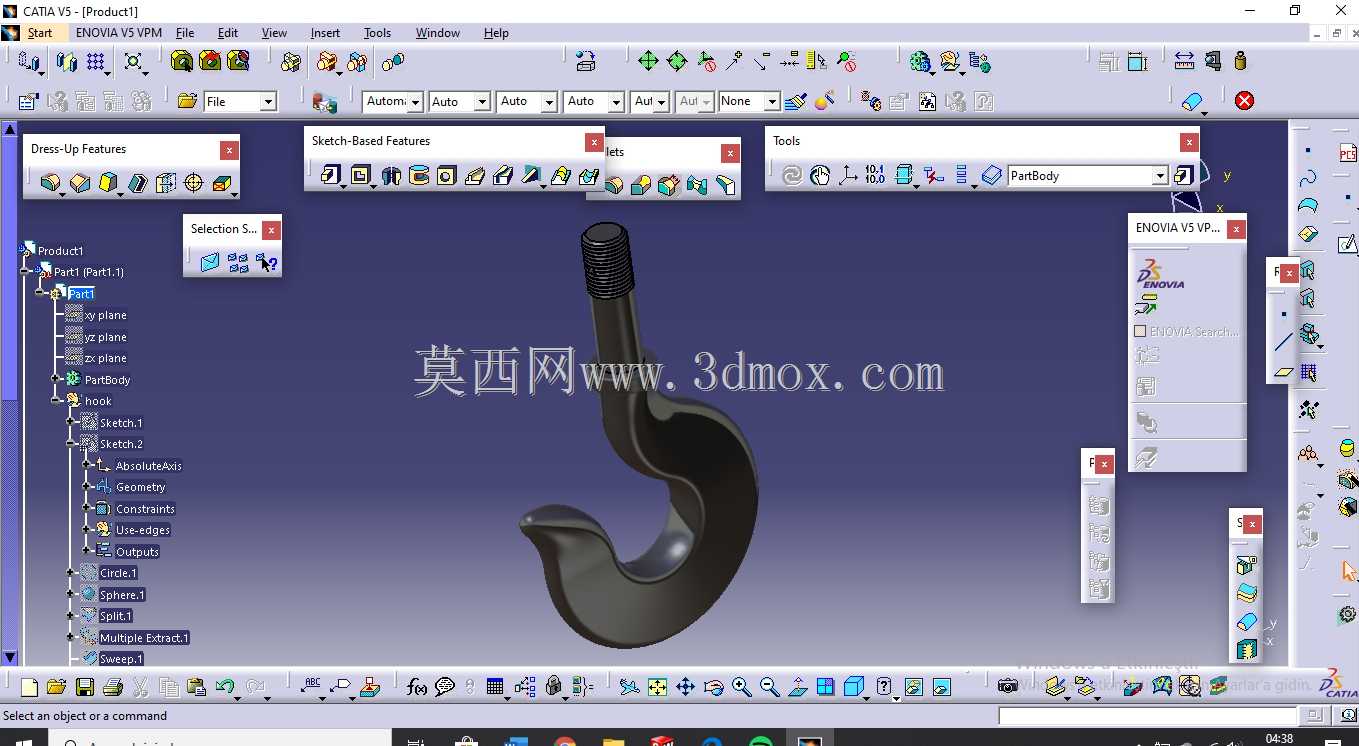

　　该吊钩模型呈现的是起重作业中常见的直柄单钩结构，上部为连续外螺纹安装段，下部为弯曲承钩，整体围绕吊装承载、螺纹锁紧和钩体防脱这几个核心需求展开。在车间行车、电动葫芦、简易卷扬提升装置以及小型工装吊具上，这类构件承担着把吊索、吊环或被吊工件载荷传递到上部提升机构的作用。

　　建模时先从钩体的承载轮廓入手。钩身不是简单等半径圆弧，而是按照载荷流向逐步变化截面：靠近直柄的钩背区域截面较厚，用于承受拉伸与弯曲复合应力；钩尖内侧形成圆滑承托面，避免钢丝绳、吊带或吊环在接触位置出现尖角切割。钩腔开口尺寸需要兼顾挂取便利性和吊索防脱要求，开口过小会造成穿挂困难，过大则在起升晃动时容易脱钩。钩尖末端向钩腔内侧回收，形成挡护趋势，实际产品通常还会配合弹簧防脱挡板使用。

　　上部螺纹杆是安装边界的关键。模型中螺纹段长度、公称直径和六角或螺母锁紧空间需要统一考虑：螺纹杆穿过吊具横梁、连接板或平衡梁后，通过螺母施加预紧力，使钩体在受拉时不发生松动。螺纹根部与钩背过渡处不能做成直角台阶，应设置圆角过渡，因为起重载荷下该处应力集中明显，过小的圆角会成为疲劳裂纹起始位置。工程出图时还需标注螺纹规格、有效旋合长度、支承端面垂直度以及钩体中心线与螺纹轴线的同轴度。

　　从受力思路看，吊钩最危险截面通常出现在钩背内侧。吊钩受载时，钩体并非只受拉力，弯曲作用会使内侧截面附加拉应力增大，因此截面形状常采用近似梯形或变厚度圆角截面，使材料更多分布在受拉侧。钩尖部分则要控制局部接触应力，表面应光滑连续，不能有建模折面或加工刀痕造成的应力突变。三维模型中对钩腔曲面、钩背外轮廓和端部圆角进行连续过渡，正是为了后续有限元分析时获得较稳定的应力结果。

　　安装使用场景上，这种螺纹直柄吊钩适合固定在起重横梁、手拉葫芦下吊钩组或专用翻转工装上。上部连接面需要保留足够的螺母压紧空间，周边不能与横梁孔壁发生干涉；钩体下方则要留出吊索摆动半径，防止起吊后钢丝绳摩擦钩尖外侧或相邻结构。若用于频繁吊装，设计时还应在钩头附近预留防脱装置安装位置，包括挡板销轴孔、扭簧空间和限位面。

　　外形尺寸方面，评估模型时要重点核对螺纹段直径、钩体开口宽度、钩腔深度、钩尖厚度和整体高度。螺纹段决定与上部机构的连接能力，钩腔尺寸决定可容纳的吊环或绳扣规格，整体高度则影响吊具最低有效起升空间。对于设备布置人员来说，吊钩自身高度会占用起升行程，尤其在厂房净高受限的工位，钩组上方滑轮、横梁和下方钩体都需要计入安全距离。

　　该结构在三维设计中还应关注可制造性。实际吊钩多采用锻造后热处理，模型表面应避免薄壁、尖棱和突然缩径；螺纹段可采用标准螺纹特征表达，钩体曲面则需保证拔模和锻造圆角逻辑。用于装配校核时，可将吊钩放入横梁、螺母、防脱挡板和吊环组成的子装配中，检查满载荷状态下吊环转动、绳扣偏移以及螺母拆装空间，从而在加工前暴露连接干涉和维护空间不足的问题。
