重载侧装式滚轮行走轮组结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:654225
  • 重载侧装式滚轮行走轮组结构设计
  • 重载侧装式滚轮行走轮组结构设计
  • 重载侧装式滚轮行走轮组结构设计
  • 重载侧装式滚轮行走轮组结构设计
  • 重载侧装式滚轮行走轮组结构设计
  • 重载侧装式滚轮行走轮组结构设计
  • 重载侧装式滚轮行走轮组结构设计

  这套侧装式滚轮行走轮组,在车间物流转运、工装台移动、小型输送线接驳工位里十分常见,很多需要沿固定立面轨道做直线往复移动的中小型设备,都会选用这类轮组作为行走承载部件。区别于常规底部安装的万向脚轮,该轮组的安装基准是垂直立面,安装板直接贴合在设备侧部的机架竖板上,不需要在设备底部预留轮体安装空间,对于底部净空有限、需要沿侧壁导轨导向移动的设备布局来说,适配性更强。

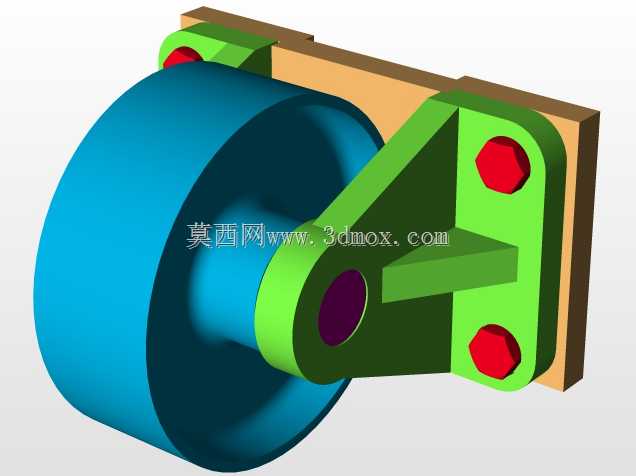

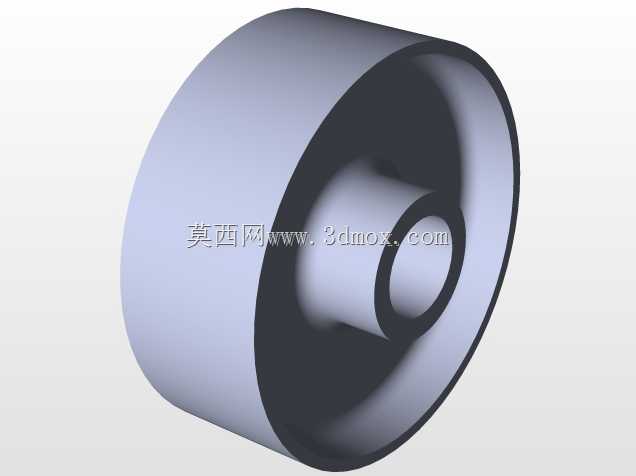

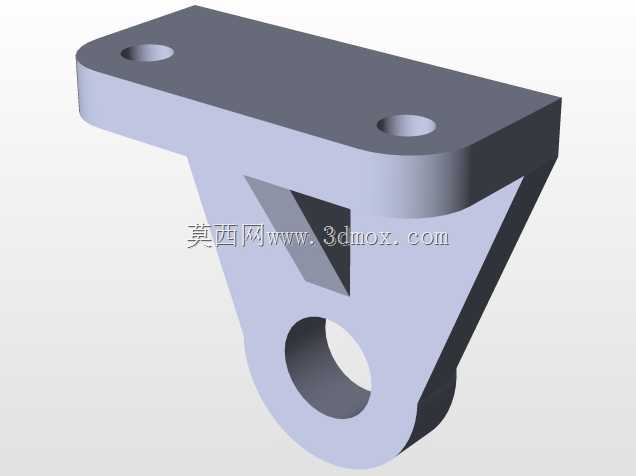

  从实际承载逻辑来看,轮体采用大宽度实心圆柱滚轮结构,轮缘宽度远大于普通轻型脚轮,和导轨面的接触面积更大,单位面积承压更低,在承载同等重量的工况下,轮面的磨损速度更慢,运行过程中不容易出现压痕、卡滞问题。滚轮的回转中心和侧部安装支架的铰接孔同轴布置,支架采用双侧立板夹合的焊接式结构,两块绿色的支撑立板分别从滚轮轴向两侧夹住轮轴,轮轴和支架孔位采用过渡配合,轴端不需要额外做复杂的锁紧结构,靠两侧立板的限位就能保证轮轴不会出现轴向窜动。支架和后方的棕褐色安装背板之间,通过两颗大规格外六角紧固件锁紧,紧固件沿竖直方向上下排布,两个锁紧点的间距拉开,能抵消设备移动过程中产生的倾覆力矩,哪怕轮体受到侧向的冲击力,连接位置也不会出现松动偏转。

  做结构设计的时候,首先要敲定的是安装边界尺寸:后方安装背板的厚度要和设备侧机架的板材厚度匹配,背板上的两个安装孔中心距、孔位到背板边缘的距离都要和机架上的预钻孔位完全对齐,现场装配时不需要二次扩孔,直接穿入螺栓锁紧就能完成固定。支架的伸出长度,也就是安装背板立面到滚轮最外端面的水平距离,要提前和设备侧部的预留间隙核对,既要保证滚轮轮面能完全压在导轨行走面上,又要避免支架和导轨侧边、周边管线发生运动干涉。滚轮的直径选择直接关联承载能力和越障性能,大直径滚轮在经过导轨接缝、小面积凸起杂质的时候,冲击震动更小,推动设备行走的阻力也更低,但轮径加大会增加整体轮组的自重,也会占用更多侧部空间,设计时需要在承载需求和安装空间之间做平衡。

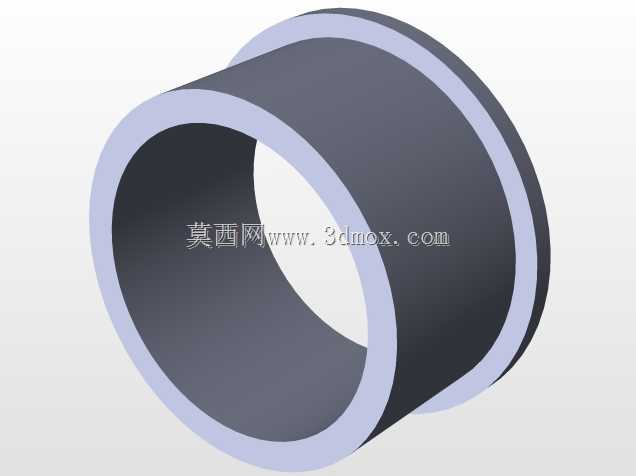

  轮体和支架之间的转动配合位置,预留了润滑脂存储的腔室,长期运行时可以定期补注润滑脂,降低轮轴和配合孔的磨损速率。支架的立板上做了三角形的加强筋结构,从铰接孔位置一直延伸到和背板贴合的安装面,整个支架的截面抗弯模量大幅提升,当轮体承受垂直方向的重载时,立板不会出现向外张开的变形,保证轮轴始终保持水平姿态,滚轮行走时不会出现偏磨、啃轨的现象。滚轮的轮面采用圆柱直面造型,和平面导轨的接触为线接触逐步贴合的状态,对导轨的安装平面度公差容忍度更高,哪怕导轨铺设时存在小范围的高度差,轮面也能始终保持有效接触,不会出现局部悬空、受力集中的问题。

  在实际工位应用里,这类轮组常成对布置在移动设备的同一侧立面,上下两组轮组分别卡在导轨的上下行走面,或者同侧多组轮组沿行走方向排布,共同承担设备的整体重量,移动过程中靠安装背板的定位保证轮组的平行度,设备行走轨迹直线度好,不会出现走偏、卡轨的情况。对比底部安装的脚轮,侧装轮组的维护空间更开阔,后期检查紧固件松紧、补充润滑、更换磨损滚轮的时候,不需要抬升整个设备,在设备侧部就能完成拆装操作,日常运维的效率更高。整套结构没有复杂的传动零件,所有受力部件都采用刚性连接,失效形式直观可预判,适合在车间粉尘、少量油污的工业环境下长期稳定工作。
