差速器锥齿轮传动总成结构

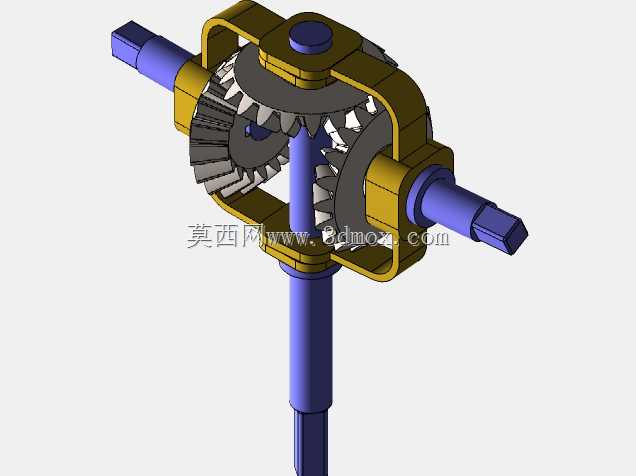

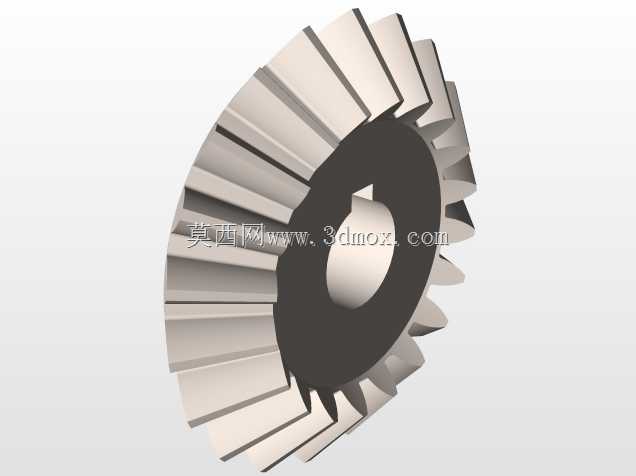

　　这套差速齿轮传动结构主要围绕车辆驱动桥的动力分配需求展开，核心作用是把输入轴传来的扭矩同时传递给左右两根半轴，并在车辆转弯或两侧车轮附着条件不同时，允许左右输出端以不同转速旋转，避免轮胎硬拖、齿轮别劲和轴系附加载荷。结构中可以看到中央主动锥齿轮、差速器壳、两个半轴锥齿轮以及两个行星锥齿轮的啮合关系。动力由纵向输入轴端部的主动锥齿轮进入，带动差速器壳整体回转；壳体内的行星齿轮轴随壳体公转，行星齿轮同时与左右半轴齿轮啮合。直线行驶时，两侧半轴阻力相近，行星齿轮基本不绕自身轴自转，整个差速器像刚性构件一样把运动等分传给两端；转弯时内侧车轮行程短、外侧车轮行程长，行星齿轮开始自转，使一侧半轴转速增加、另一侧相应降低，而两侧转速之和仍与差速器壳转速保持对应关系。

　　从布置边界看，纵向输入轴与横向半轴轴线在空间中垂直相交，属于典型正交锥齿轮传动。输入轴端采用阶梯轴结构，端部带扁方或花键配合特征，便于与上游传动轴、联轴器或动力输出端连接；横向左右半轴同样采用阶梯轴和端部传力截面，轴颈穿过差速器壳两侧支承部位，向外连接轮毂或轮端机构。建模时需要重点控制三条轴线的相交关系：主动锥齿轮轴线、行星齿轮轴轴线、左右半轴公共轴线。锥齿轮啮合区不能只按外观摆放，节锥角、分度圆直径、齿宽和安装距应相互匹配，否则在三维干涉检查中容易出现齿面穿透，工程上也会造成啮合印痕偏移、噪声增大和早期点蚀。

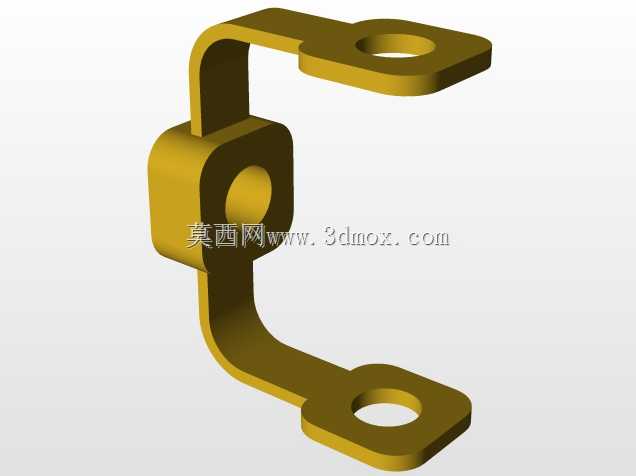

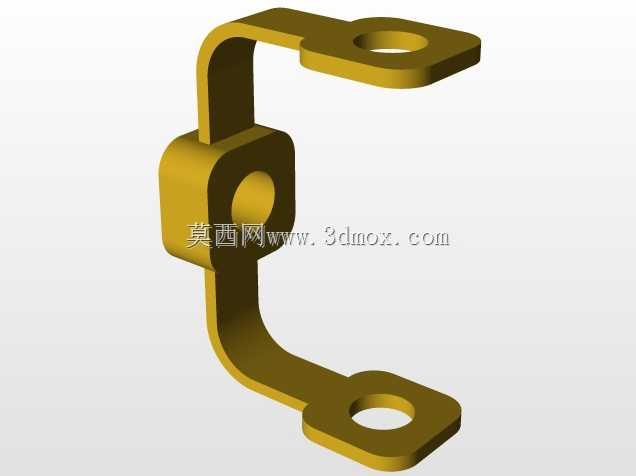

　　差速器壳采用分体框架式思路，外形像一个包围齿轮副的托架，两侧设置半轴穿过的支承孔，上部或侧向保留行星齿轮轴安装位置。壳体既承担封闭和支承作用，也承受齿轮啮合产生的径向力与轴向力。锥齿轮传动在传递扭矩时会产生明显轴向分力，因此壳体孔位、轴承安装面和行星轴限位面的刚度要一并考虑。若用于教学或原理验证，壳体可简化为镂空框架，便于观察内部四个锥齿轮的啮合状态；若面向实际设备设计，则需要在壳体外侧补充轴承位、油封位、调整垫片、螺栓连接面和润滑腔结构。

　　实际应用中，这类机构常见于低速车辆、电动搬运车、卡丁车、小型工程机械驱动桥以及传动实验台。选型时不能只看齿轮外形，还要先确定输入扭矩、峰值载荷、左右轮速差范围和半轴中心高。主动锥齿轮与从动大锥齿轮的速比决定整车或设备的输出特性；行星齿轮数量影响差速器承载能力，两个行星齿轮结构紧凑、成本低，适合轻中型载荷；四个行星齿轮布置可分担齿面接触应力，适合更大扭矩场景。齿轮材料通常选用渗碳淬火钢或调质钢，齿面需保证硬度和接触精度，行星齿轮与半轴齿轮背后可设置减摩垫片，以承受齿轮啮合时产生的背向推力。

　　安装思路上，先以左右半轴轴线为装配主干，将半轴齿轮装入差速器壳两侧，再放入行星齿轮并穿入行星轴，使行星齿轮同时与两侧半轴齿轮啮合；随后把差速器壳合装并定位，再调整主动锥齿轮的安装距，使主动轮与从动大轮在节锥位置正确接触。三维设计阶段应做运动干涉检查：半轴旋转、行星齿轮公转加自转、壳体回转三者同时进行，齿面之间应保留合理侧隙，壳体与轮齿、轴肩、锁紧件之间不能在极限转角下发生碰撞。端部扁方和轴肩尺寸属于安装边界的关键部分，它们决定外部联轴器、轮毂和轴承的跨距；若轴端长度预留不足，会导致锁紧螺母或销钉无法装配，若轴伸过长，则会增加弯曲变形并改变齿轮啮合间隙。

　　润滑与维护也不能忽略。锥齿轮齿面滑动成分较多，差速器内部通常采用齿轮油飞溅润滑，壳体下部应形成油池，齿轮旋转时带油到啮合区；轴承部位需要油道或油孔保证润滑。模型虽然以展示齿轮系统为主，但在工程深化时应补充放油孔、油面检查孔、通气装置和密封结构。对于教学、样机演示或传动方案评审，该结构能够直观说明开式锥齿轮传动、差速转速合成以及多轴空间布置的关系；对于产品开发，则可在此基础上继续细化轴承选型、花键参数、壳体强度、齿轮强度校核和轮端连接尺寸，使原理模型转化为可制造、可装配、可承载的驱动桥差速总成。
