立式单柱车床设备三维结构设计

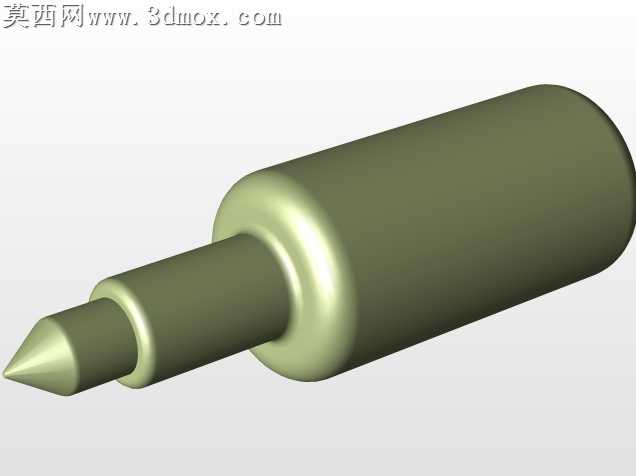

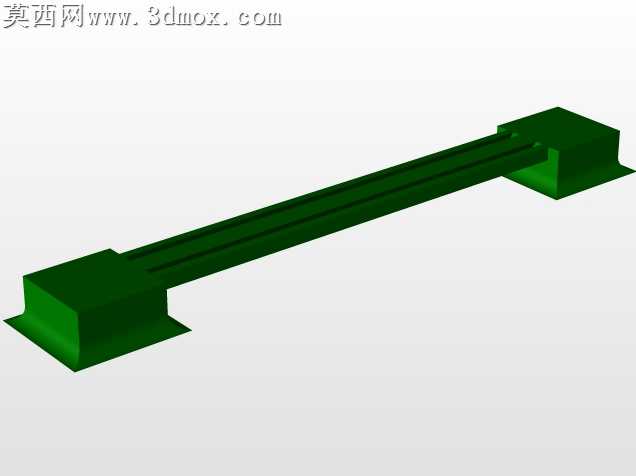

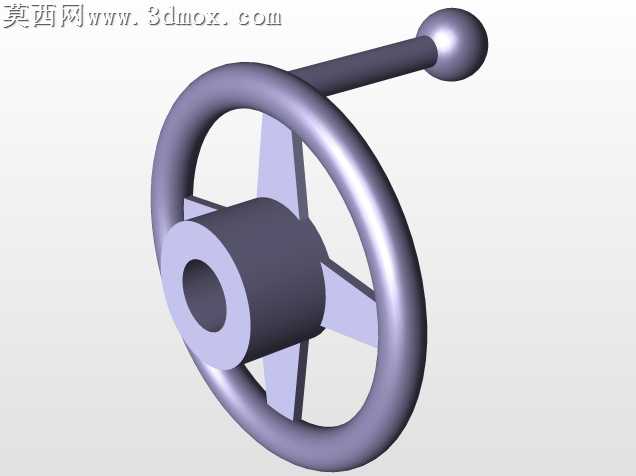

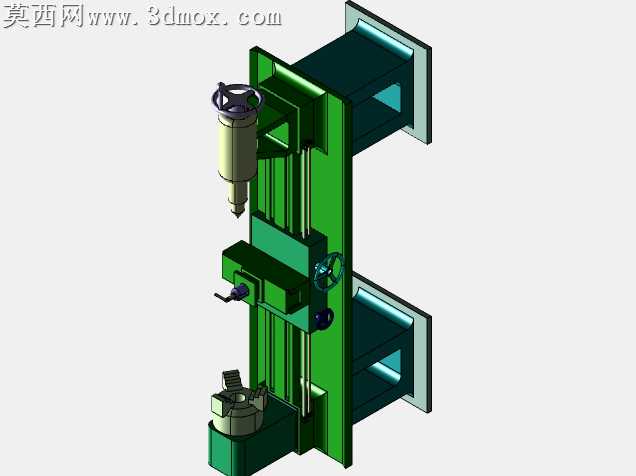

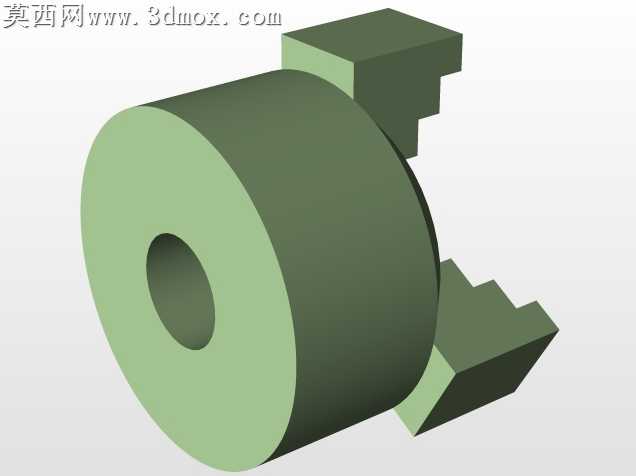

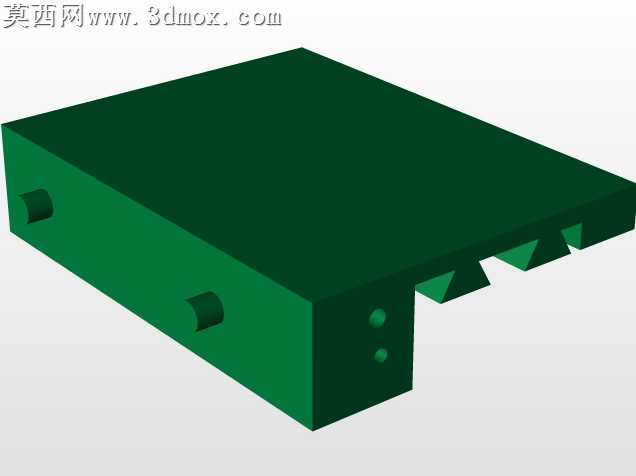

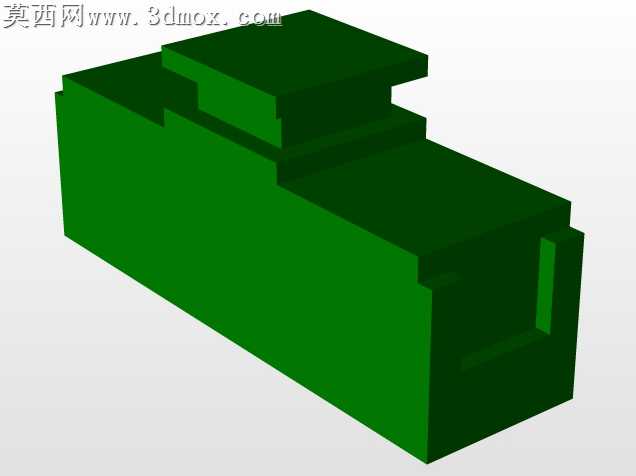

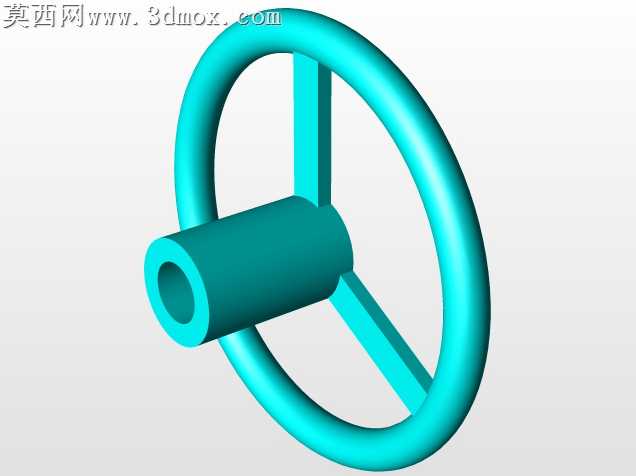

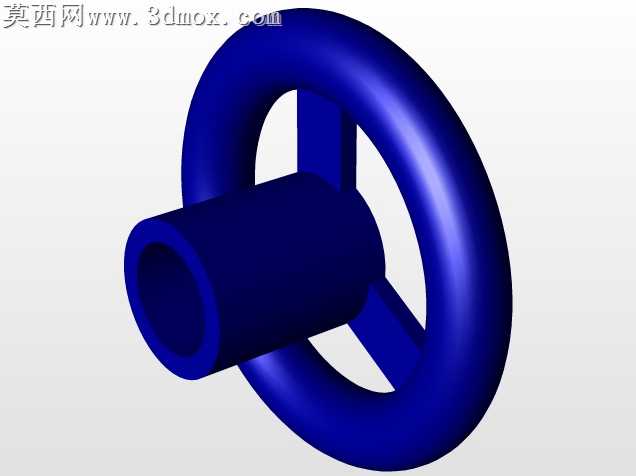

本作品为立式单柱车床的三维结构设计模型，采用专业三维建模软件完成全参数化构建，整体建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1比例的精准还原。模型主体以立式床身作为核心承载结构，床身采用箱型焊接结构的设计思路，通过加强筋布局提升整体刚性，建模时对床身的导轨安装面、立柱连接面等关键装配面做了精度特征预留，还原了实际加工中的工艺基准设计。主轴箱部分采用垂直布局设计，建模时还原了主轴的进给传动结构、手轮调节机构以及刀具装夹组件，对主轴端部的刀具夹持结构做了细节刻画，清晰呈现了刀具安装定位的配合关系。工作台部分设置了三爪卡盘装夹结构，还原了工件装夹定位的功能特征，卡盘下方的回转支撑结构、传动连接部位都做了结构化建模，可清晰观察到内部的传动衔接逻辑。侧面的进给操作机构还原了手轮、操作手柄的细节设计，各操作件的位置布局符合人机工程学设计逻辑，操作行程与实际设备的调节范围相匹配。模型材质渲染上，床身主体采用机床经典的绿色涂装材质，金属传动部件采用金属质感的银灰色材质，操作手轮、手柄等操作件采用深色防滑材质区分，不同材质的光影渲染层次分明，可直观区分不同功能的部件结构。整体装配关系完整，各部件之间的连接、配合间隙都做了符合实际装配要求的设置，没有出现结构干涉、穿模等问题，完整呈现了立式车床从床身承载、主轴进给、工件装夹到操作调节的全流程结构逻辑，可用于设备结构认知、教学演示以及相关改造设计的参考基础，清晰展现了立式车床的结构组成与功能布局特点。
