工程拖车自卸货厢斗体结构设计

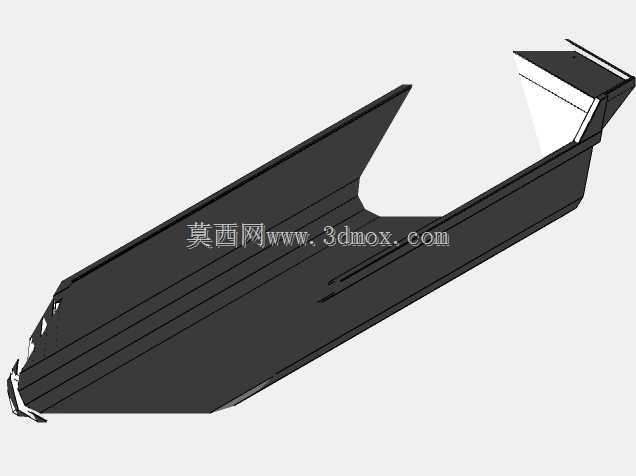

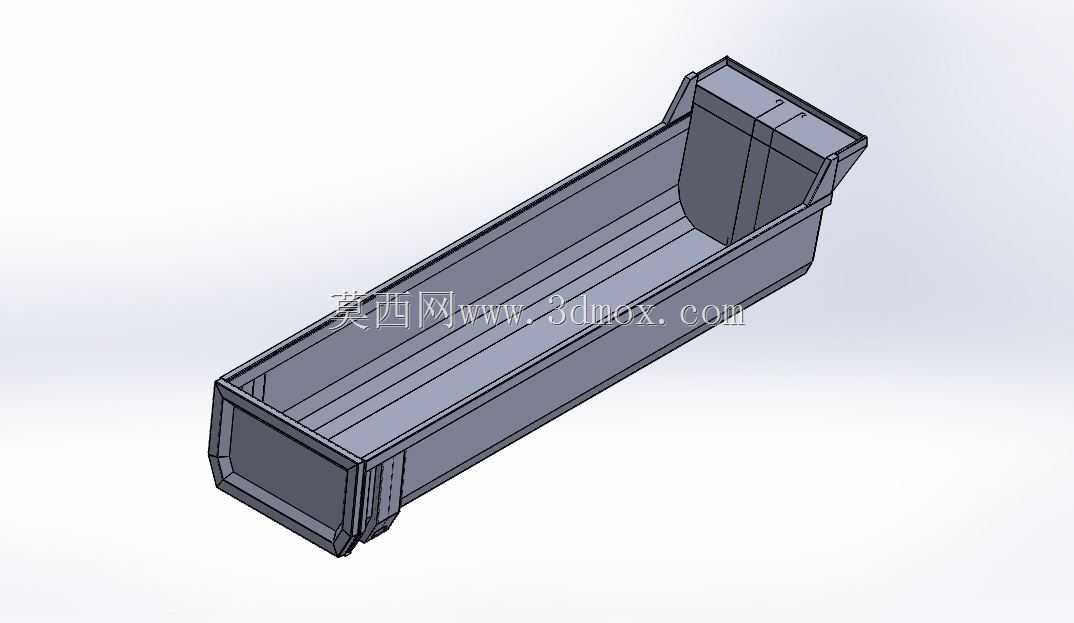

　　该模型表现的是拖挂式自卸运输设备中的核心承载部件——自卸货厢斗体。斗体采用长槽形敞口结构，整体沿车辆纵向延伸，底部与两侧壁共同形成物料容纳空间，前端设置较高的挡料端板，用于在举升卸料过程中阻挡物料向牵引方向滑移，后端则形成开放或低位导向的卸料区域，使散料在车厢倾翻时能够沿斗底顺畅排出。此类结构常见于农用转运、工地短驳、矿山辅助运输、园区物料周转以及小型工程拖挂设备中，适合装载砂石、碎料、谷物、渣土、建筑垃圾等流动性较好的散装物料。

　　从结构功能上看，货厢不是单纯的板件围合，而是承载、导向、卸料和抗变形的组合体。两侧壁采用上宽下窄的槽体断面，既扩大了上部装料容积，也使物料在重力作用下向斗底集中，减少卸料时的残留。侧壁上沿设置外翻或加厚边梁，能够提高敞口边缘的抗弯能力，避免装载冲击和堆料挤压造成口部波浪变形。底板作为主要承重面，需要承受物料垂直压力以及车辆行驶过程中的冲击载荷，模型中通过侧壁与底板的折线过渡、端部封板和局部加强轮廓来提升整体刚性。

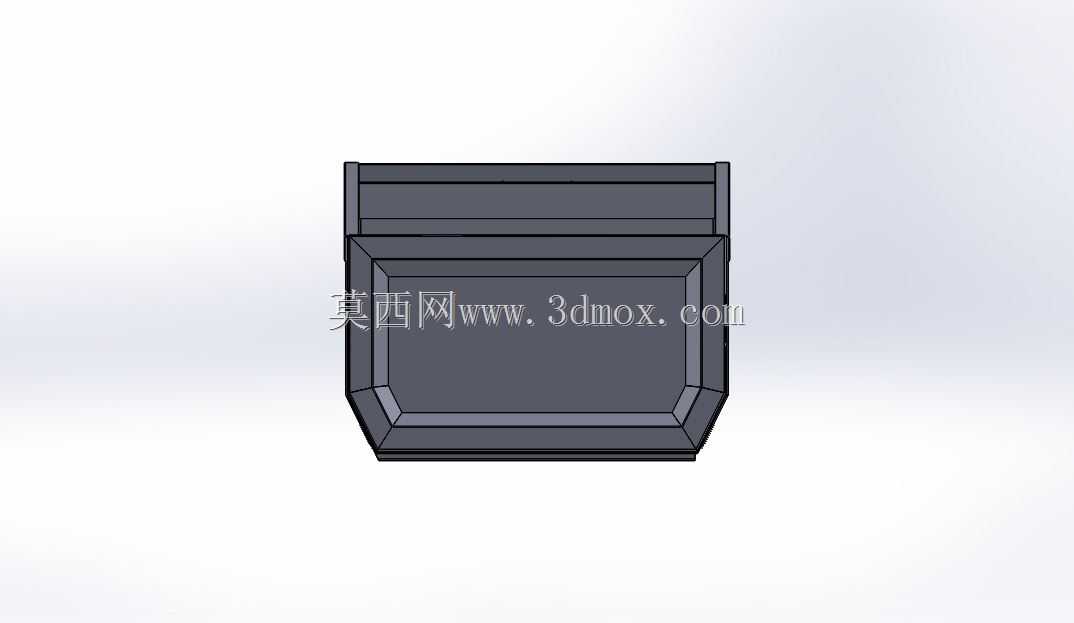

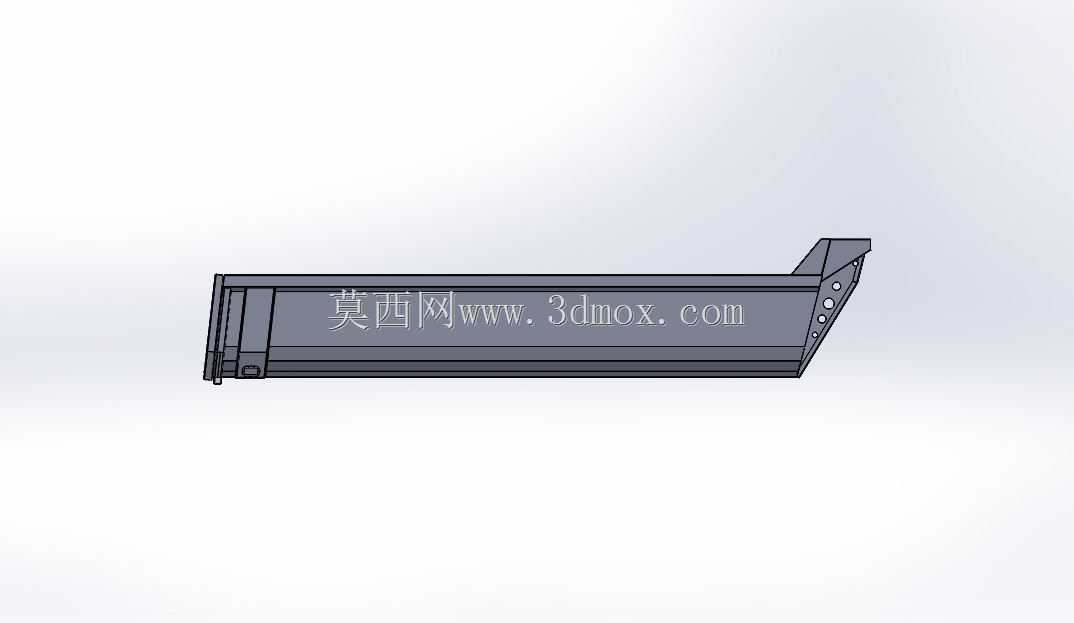

　　斗体前端高挡板的设计与自卸动作密切相关。当液压举升机构将货厢绕后铰点抬起时，物料沿底板向后滑动，前挡板承担推送和挡料作用，其高度需要兼顾装载容积与整车重心。若挡板过低，满载急刹或爬坡时物料容易前窜；若挡板过高，则会增加前部重量，并可能影响牵引架、轮胎或举升支架的布置。该模型中前端板与侧壁连续过渡，转角区域形成封闭盒状轮廓，有利于分散举升时的集中应力。

　　在实际车辆布置中，货厢外形尺寸需要与拖车底盘宽度、轮距、轮胎包络、牵引架高度以及举升机构行程相匹配。斗体宽度不能超出道路行驶和转弯所需的安全边界，同时还要避开轮胎跳动空间；斗体长度决定有效容积和后悬长度，过长会降低铰接稳定性，过短则影响单次运载能力；斗体高度关系到装载量、重心高度和人工装料便利性。对于小型拖车而言，侧壁高度通常还要兼顾物料溢出风险与整车轻量化，在满足强度的前提下减少板材厚度和附加撑杆数量。

　　建模时可将斗体拆分为底板、左右侧壁、前端板、后口边框、上沿加强梁和底部安装梁等特征。板件之间采用焊接结构思路处理，转角处保留连续折边或搭接面，便于后续生成钣金展开图和焊接工程图。底部应预留与副车架或举升支架连接的安装面，重点关注铰支座、举升缸支撑点和限位块位置。虽然模型画面主要展示斗体本体，但在完整设计中，这些接口决定了货厢能否可靠安装到底盘上。

　　卸料性能是该类结构设计的关键。斗底纵向应具有明确的物料流动方向，侧壁内表面尽量减少突出障碍物，转角区域宜采用斜面或圆弧过渡，防止潮湿碎料堆积。后口宽度和底部高度影响物料离开车厢时的轨迹，若后口过高，细料可能在斗尾滞留；若后口过低，则结构刚度和后横梁布置会受到影响。设计中通常需要在卸料顺畅性、斗体强度和后铰链布置之间取得平衡。

　　从受力角度看，满载工况下底板承受分布载荷，侧壁受到物料侧向膨胀压力，举升工况下前端板和底部支撑区域还会承受附加弯矩。车辆在颠簸路面行驶时，焊缝和折角位置容易出现疲劳裂纹，因此上沿、底沿、端板转角和举升支承点应作为结构检查重点。三维模型能够直观检查板件交接关系、内部净空、加强筋走向以及与底盘构件的干涉情况，也便于后续根据额定载荷调整板厚、梁高和支撑跨距。

　　该货厢造型简洁，但工程含义明确：它既是物料容器，也是自卸机构的执行部件。其结构形式适合在小型拖车、农用挂车、工程转运车和厂内专用运输车上使用，通过调整斗体长度、侧壁高度、端部倾角和底部连接接口，可衍生出不同容积和载荷等级的自卸货厢方案。
