螺旋压力机大减速箱齿轮传动结构

　　这套结构面向螺旋压力机的主传动减速环节，属于重型锻压设备中承担动力降速与扭矩放大的核心箱体部件。现场布置时，减速箱通常安装在压力机机身侧部或顶部的承重平台上，输入侧对接电机或飞轮传动链，输出侧连接螺旋机构，通过多级齿轮啮合把原动机的高转速低扭矩输入，转换为螺杆工作所需的低转速大扭矩输出，满足锻件成形、压装、校直等工序对压制力的要求。

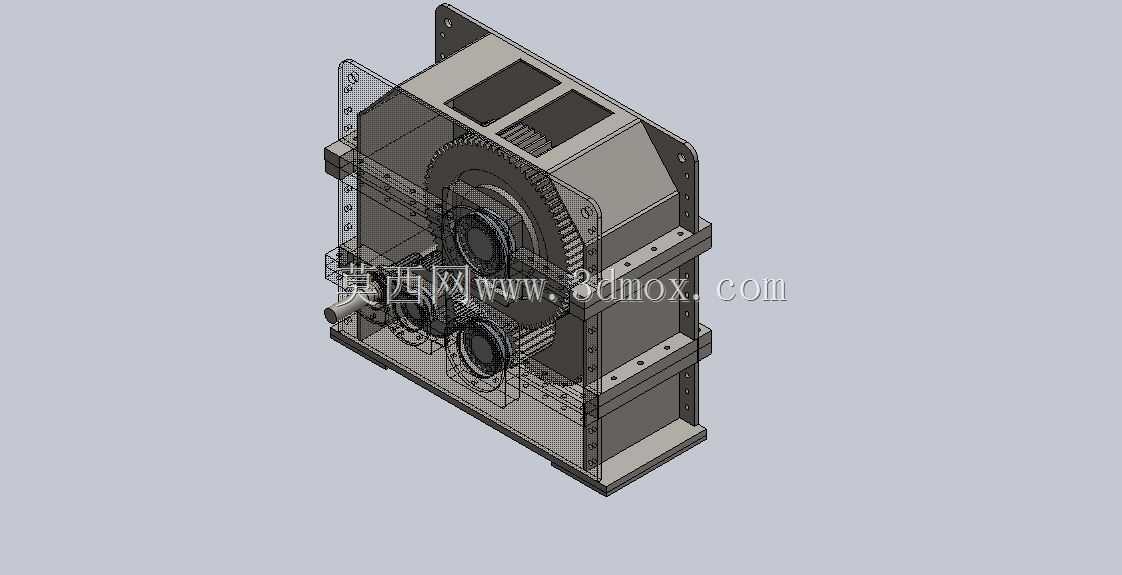

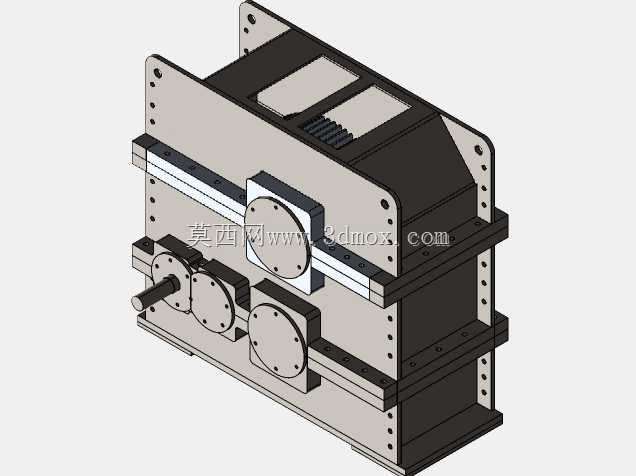

　　从结构组成看，箱体内布置多级平行轴齿轮副，大齿圈与小齿轮按传动比逐级匹配，轴系通过轴承座定位在箱体壁板上，箱体采用分体式钢板焊接或铸件拼合结构，侧壁预留轴承安装孔、检修口与观察窗口，顶部开设通风或吊装开口，底部设置承托底座与安装地脚。齿轮参数围绕1:38.67的总传动比分配，各级模数、齿宽按重载冲击工况选取，齿面需满足接触强度与弯曲强度要求，轴系跨度、轴承跨距在布局时兼顾轴的挠度控制，避免大载荷下齿轮偏载。

　　设计思路上，首先依据压力机公称压力与螺杆转速要求反推输出扭矩与转速，再确定总传动比并拆分到各级齿轮副，保证各级传动载荷分布合理、箱体外形不超出机身安装边界。箱体轮廓需适配压力机机架的预留空间，侧壁安装法兰与设备支架的螺栓孔位一一对应，底座地脚的孔距、高度要匹配现场承重梁的安装尺寸；输入轴、输出轴的中心高与轴伸长度需和上下游传动件对齐，轴端密封结构防止润滑油泄漏，箱体内部设置油池与挡油结构，保证齿轮啮合区润滑充分，同时预留油位观察、放油与通气位置。

　　实际工况中，螺旋压力机工作时存在频繁的短时冲击载荷，减速箱壳体需要具备足够的刚性，壁板加强筋、轴承座周边的加厚区域都用于抑制受力变形，避免齿轮啮合间隙异常变化。吊装位置布置在箱体顶部承重梁处，转运和装配时可直接起吊整箱部件；检修侧的开盖位置留出操作空间，方便更换轴承、检查齿面磨损。三维建模过程中，需完整还原齿轮齿形、轴肩、轴承配合段、箱体螺栓孔与加强筋的相对位置，干涉检查重点关注齿轮转动包络与箱体内壁间隙、轴系与检修盖的距离、安装法兰与外部管路的避让关系。

　　这类减速箱的重量约4.5吨，属于重型传动部件，安装基础需要提前核算承载能力，地脚螺栓的规格与分布按整机倾覆力矩和扭振载荷设计。传动路线上，动力经输入轴进入第一级小齿轮，带动中间轴大齿轮完成第一次减速，中间轴上的小齿轮再驱动输出轴大齿轮，最终由输出轴将增大后的扭矩传递给压力机螺旋副，多级布置既实现了大传动比，又让单级齿轮尺寸控制在箱体可容纳的范围内，平衡了传动效率与结构紧凑性。箱体的外露面加工基准统一，轴承孔的同轴度、孔系平行度在加工时需一次装夹保证，建模时标注的装配关系也为后续工艺编制、备件测绘提供了直接依据。
