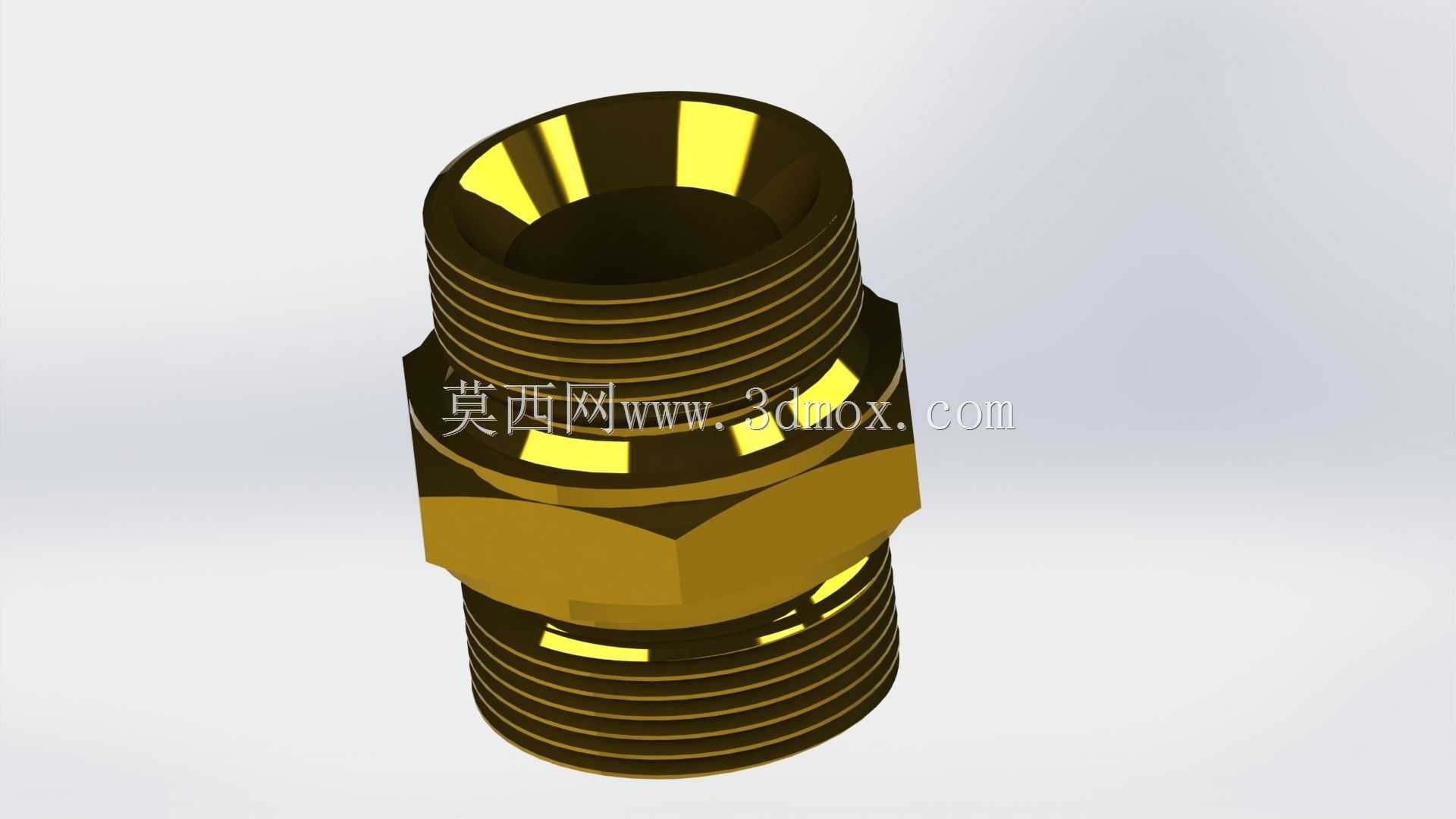

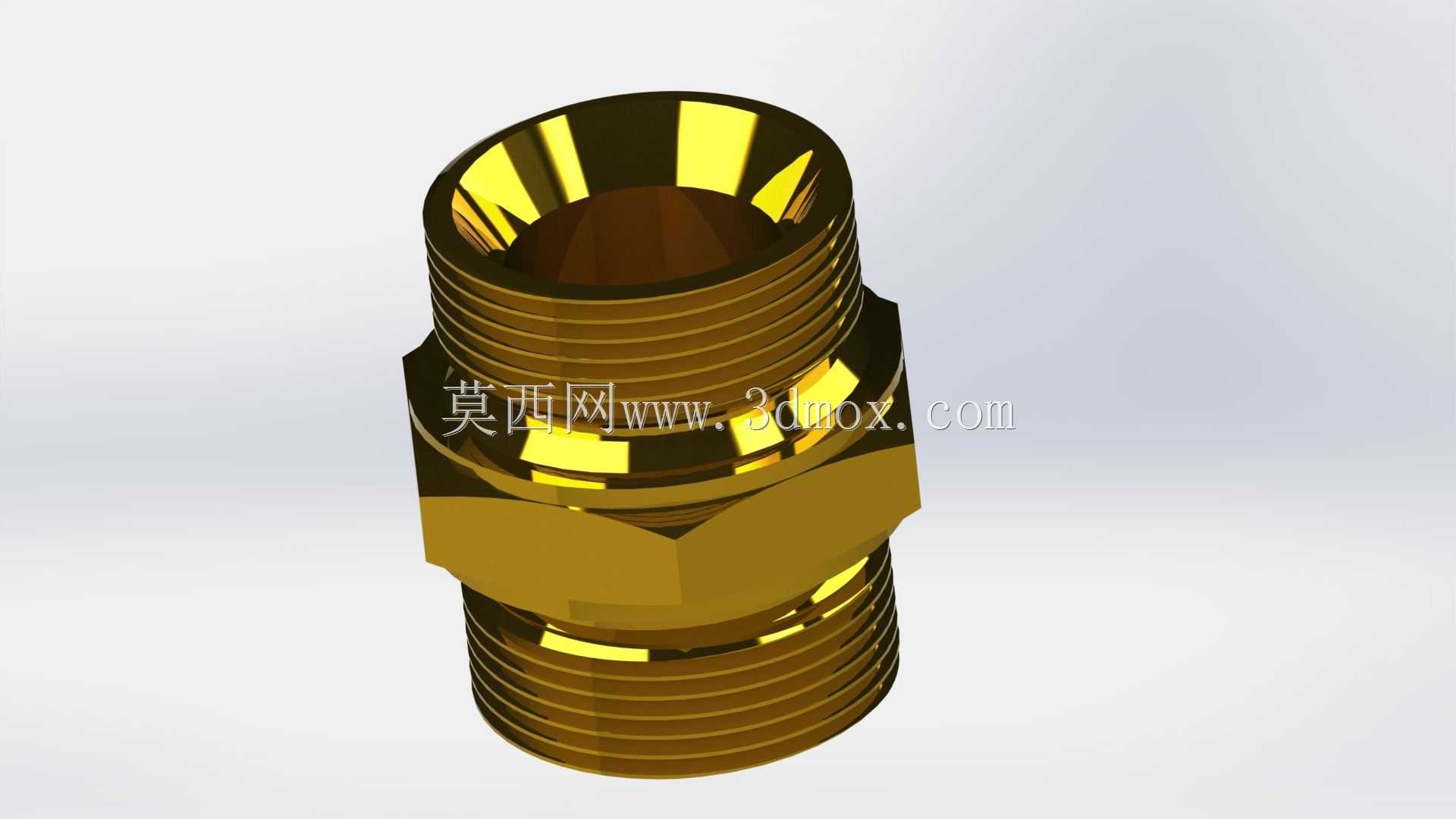

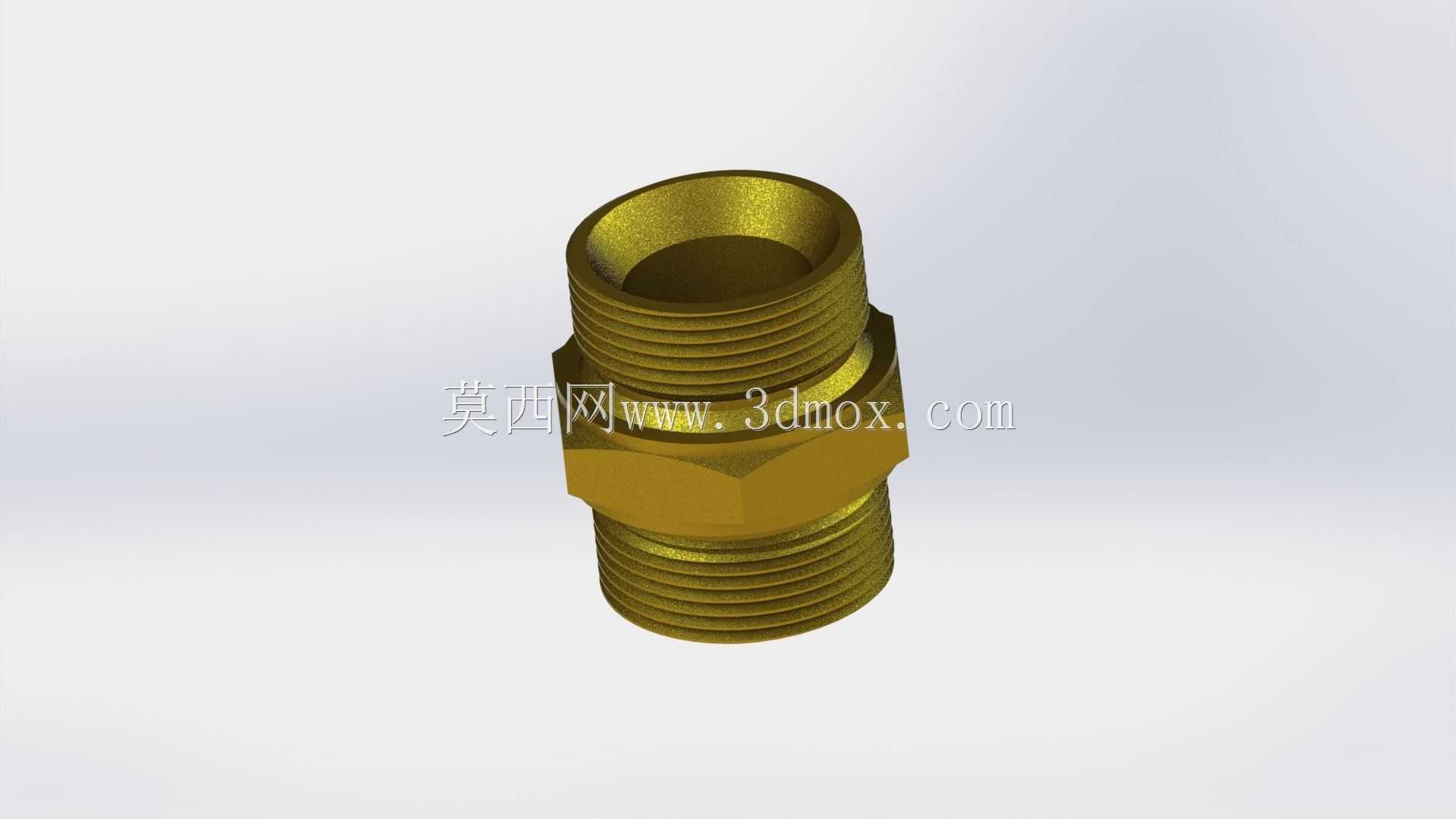

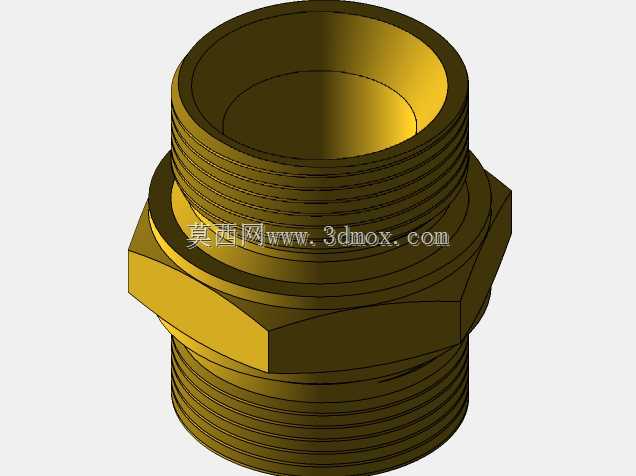

黄铜外丝六角直通管路对接接头

　　这款两端外螺纹的六角直通管接头，是流体管路系统里使用频率极高的过渡连接件，在气动回路、低压给排水管路、小型液压站油路、暖通供水支路、自动化设备冷却水路以及民用燃气支管场景中都能见到它的身影。日常做设备管路布局的时候，经常会遇到两段同规格外螺纹管路无法直接对接的情况，或是需要在两段硬管之间做刚性过渡，把两端分别拧入对应内螺纹接口，就能快速打通介质通路，不需要额外焊接或者粘接，拆装维护都很方便。

　　从结构设计逻辑来看，接头中间的六角棱柱段是整个零件的受力核心，这个部位的对边尺寸是按照标准管螺纹扳手空间预留的，装配时用开口扳手或者活动扳手卡住六角面施加扭矩，既不会打滑，也不会损伤两端的螺纹牙型。六角段上下两端都加工出了退刀台阶，车削外螺纹的时候刀具可以顺利退刀，避免螺纹收尾处出现乱牙、螺距错位的问题，同时台阶端面也可以作为密封垫圈的贴合面，当端面密封工况下，把紫铜垫圈或者橡胶密封圈压在台阶和对接件端面之间，就能实现可靠的静密封，避免介质从螺纹啮合缝隙渗漏。

　　两端的外螺纹采用等径设计，属于直通对丝结构，螺纹牙型选用通用管螺纹规格，牙顶和牙底都做了微小的圆角过渡，没有尖锐的加工毛刺，拧入对接内螺纹的时候不会刮伤对方的螺纹牙，啮合过程顺滑。如果是锥管螺纹版本，螺纹本身自带锥度，随着拧紧扭矩增大，牙型之间的配合间隙会被逐步挤压，即便不额外缠生料带或者涂螺纹密封胶，也能实现足够的密封性能；如果是直管螺纹版本，则必须配合端面密封件或者螺纹密封填料来完成密封，适配不同压力等级的工况需求。

　　材质选用黄铜锻造坯料加工，黄铜本身的切削性能优异，车削加工时表面光洁度容易保证，而且铜材的耐大气腐蚀、耐普通水介质腐蚀的表现远优于普通碳钢件，在潮湿的车间环境、长期通水的管路里不容易生锈，不会因为锈蚀导致接头和对接件咬死，后期检修拆解的时候依然可以顺利拧下。黄铜的塑性也比较好，装配拧紧时如果出现轻微的过扭矩，接头会产生微小的弹性变形而不是直接断裂，容错率比铸铁接头高很多，同时铜材不会像钢制件那样轻易和对接螺纹发生电化学冷焊，多次拆装依然能保持螺纹完整。

　　从安装边界尺寸来梳理，接头整体为轴对称回转体加中间六角结构，轴向总长度要匹配设备内部的管路安装间距，两端螺纹的有效旋合长度按照对应管螺纹的标准深度设计，保证拧入对接接口之后，螺纹啮合牙数满足承压要求，不会因为旋合长度不足导致承压时螺纹脱开。中间六角的对边宽度严格遵循扳手空间标准，设计周边管路布局的时候，只需要在六角外侧预留出扳手转动的最小空间，不需要额外留出过大的操作余量，在密集排布的阀组、分流排之间也能顺利完成装配。接头的最大外径就是两端外螺纹的大径，整体径向占用空间很小，并排布置多个接头的时候，相邻两个接头的中心距只需要略大于螺纹大径，就不会出现零件干涉的问题。

　　在实际选型匹配的时候，首先要确认两端对接管路的内螺纹规格，保证接头两端螺纹的牙型、螺距、锥度和对接件完全匹配，其次要根据输送介质的种类选择适配的密封形式：输送压缩空气的时候可以在螺纹段缠聚四氟乙烯生料带，输送常温清水可以搭配橡胶平垫圈做端面密封，输送温度较高的热水或者低压油液的时候，可以选用紫铜垫圈做端面密封，耐受更高的温度不会老化失效。建模过程里要重点还原螺纹的起止位置、六角棱边的微小倒角、两端端面的倒角结构，这些细节在虚拟装配时可以直接验证接头和周边管路、阀件的干涉情况，提前排查出扳手空间不足、螺纹旋合长度不够的设计问题，避免实际加工装配阶段才发现布局冲突。这类接头虽然结构简单，但作为管路系统的基础连接件，其尺寸精度、结构合理性直接决定了整个流体回路的渗漏风险，建模时把每一处工艺倒角、退刀槽、螺纹收尾的细节都还原到位，才能给后续的管路仿真、装配指导提供准确的三维依据。
