工业厂房双立柱三角桁架钢屋架

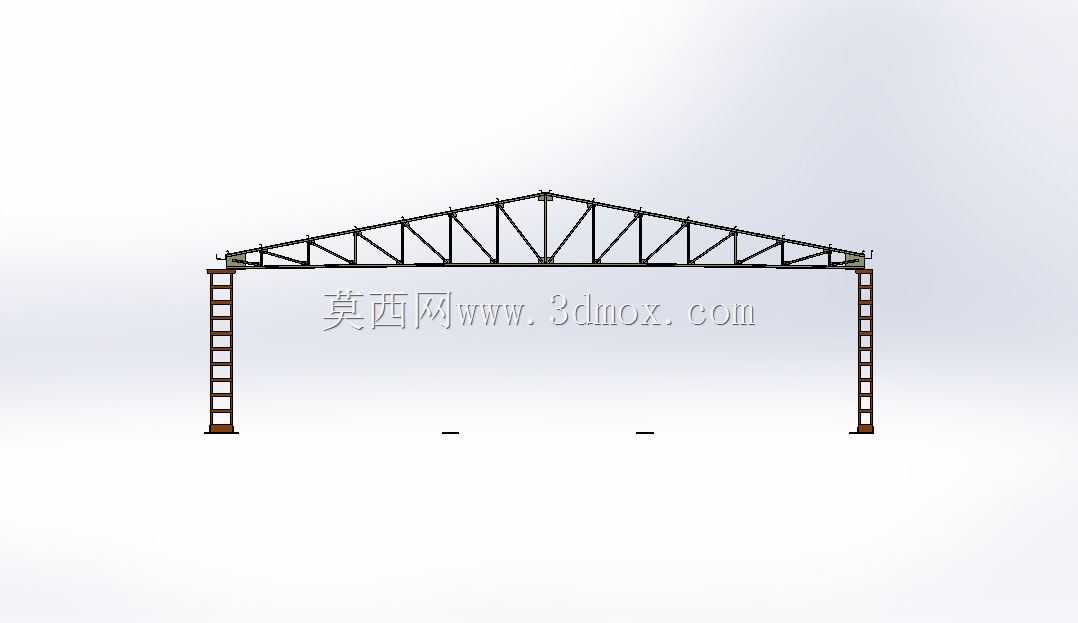

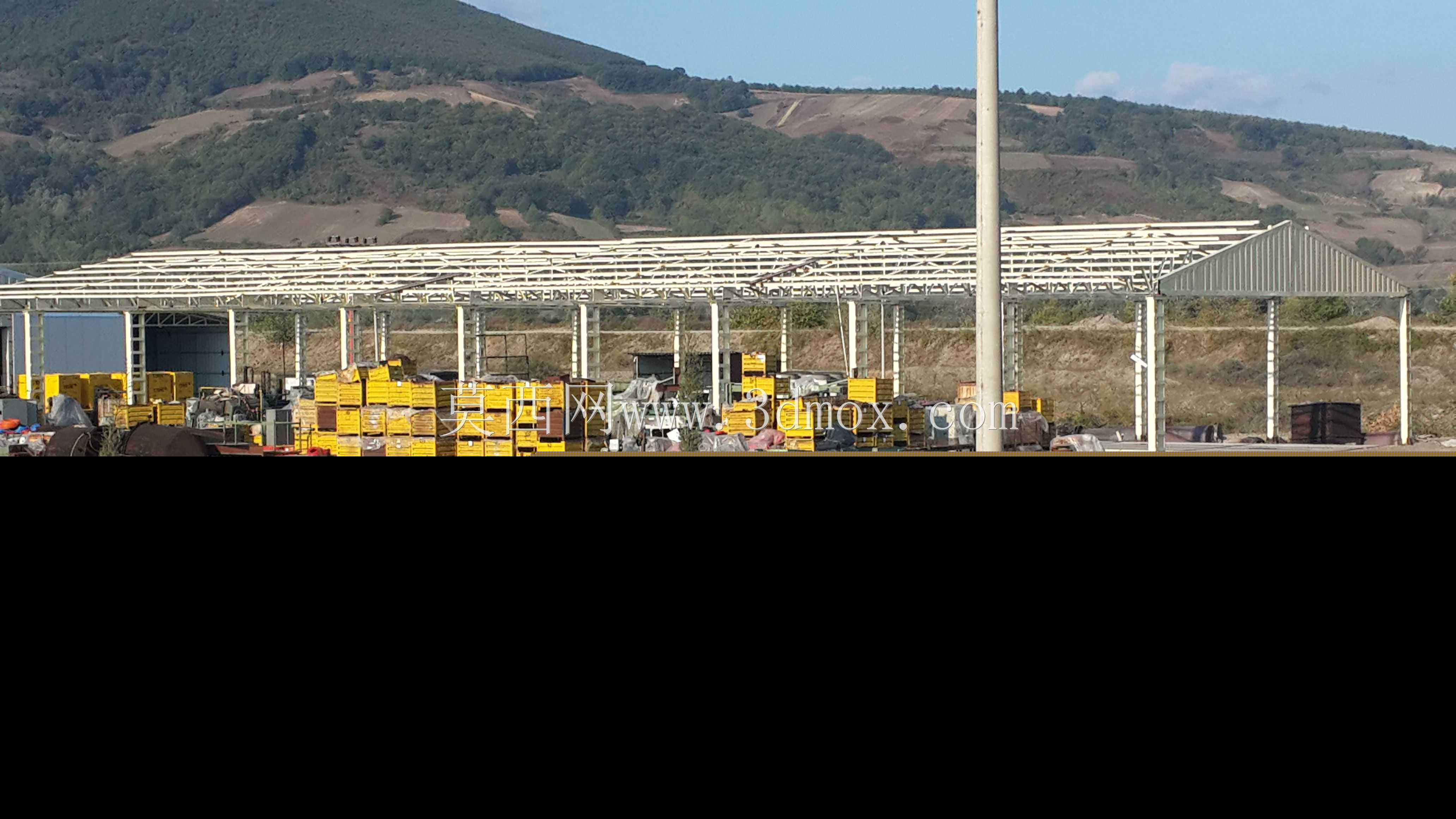

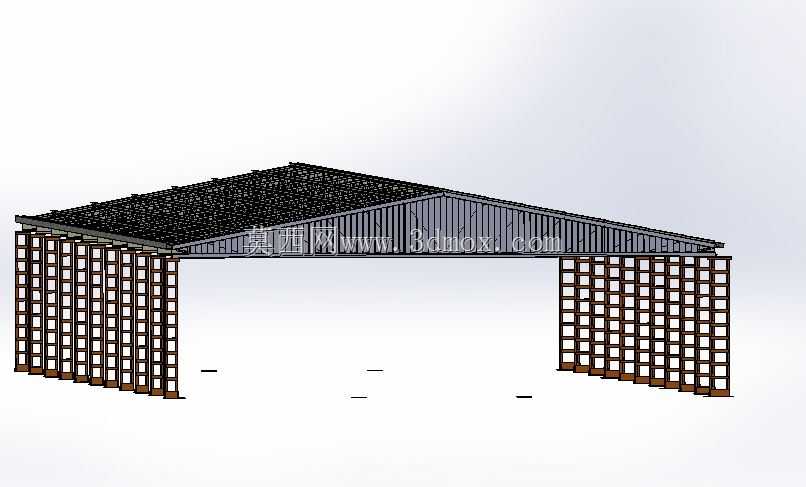

　　这套钢屋架结构对应中小型单层工业厂房的屋盖承重体系，整体由两根竖向格构式承重立柱与一榀三角形折线桁架屋架组合而成，常见于机械厂装配车间、五金加工厂房、仓储库房、小型农产品烘干车间这类跨度适中、屋面需要铺设彩钢压型瓦或保温夹芯板的建筑场景。从现场施工逻辑来看，立柱底端预留与基础预埋件对接的安装端面，柱身采用等边角钢拼焊成格构形式，相比同截面实腹H型钢立柱，在同等耗材重量下能获得更大的截面回转半径，弱轴方向抗侧失稳能力更强，车间内部偶尔布置桥式轻型吊车或悬挂式输送管线时，柱身侧向晃动量能控制在厂房规范允许范围内。屋架部分采用三角形折线轮廓，跨中起拱高度按照常规厂房跨度的十二分之一到十分之一取值，上弦杆按照屋面檩条的铺设间距分段设置节点，

　　斜腹杆与竖腹杆按照受力大小交替布置：靠近两侧支座的区域剪力最大，腹杆选用截面规格更大的等边角钢，跨中区域弯矩占主导、剪力逐步降低，腹杆截面可适度缩小，所有杆件交汇于节点中心，避免杆件偏心传力带来的附加弯矩。建模过程中先按建筑轴线确定立柱的定位间距，柱顶标高对齐屋架两端支座底面，屋架起拱值预先在草图中抬高跨中节点，抵消屋面荷载施加后下弦产生的挠曲变形。立柱与屋架的连接节点采用支座垫板加螺栓群的形式，既可以在工厂分段预制后运到现场拼装，也能保证后期厂房改扩建时可拆卸移位。外形边界上，两根立柱外侧的净距对应厂房的内部可用跨度，柱身从基础顶面到柱顶的高度满足车间内通行大型工件、布置通风管道与照明桥架的竖向空间要求，

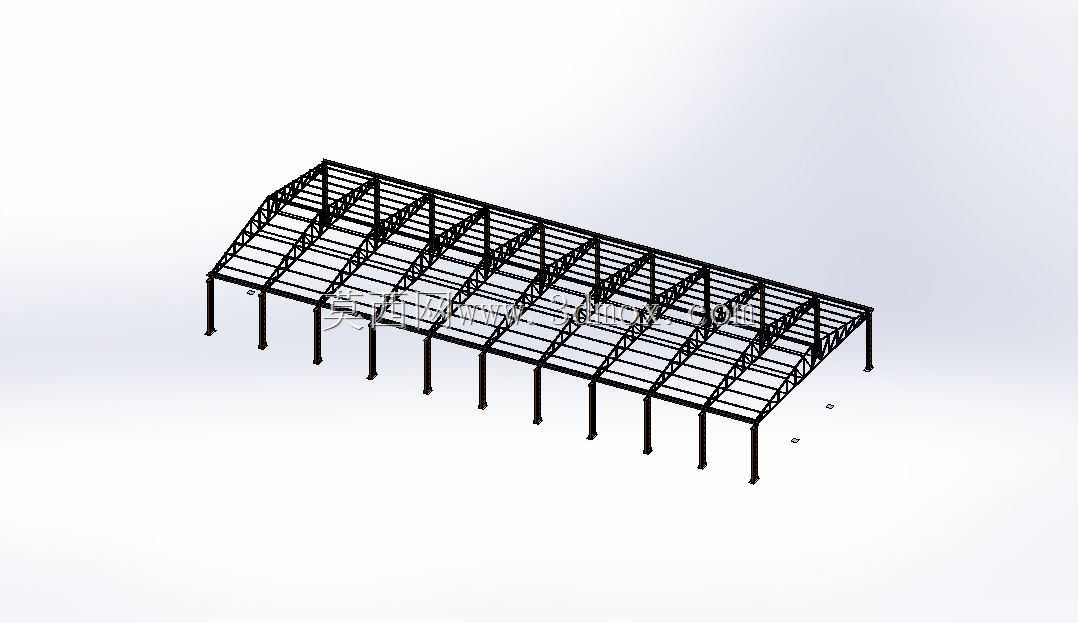

　　屋架最高点到柱顶的三角高度预留了屋面排水坡度，雨水可顺着双坡屋面直接排向厂房两侧的天沟，不会在屋面积水渗漏。结构选材全部采用普通碳素结构钢，杆件之间的连接以焊接为主，现场拼接节点采用高强度螺栓紧固，整体自重较轻，对下部混凝土基础的荷载要求比混凝土屋架低很多，在地质条件偏软的厂区也能适配。从结构受力传递路径来看，屋面的风荷载、雪荷载、彩钢板自重以及后期检修人员的活荷载，先通过檩条传递到屋架上弦的各个节点，再经由腹杆分流为杆件的轴向拉力与压力，最终汇聚到屋架两端的支座，竖直向下传给两侧立柱，再由立柱传导至底部的钢筋混凝土独立基础，整条传力路径清晰直接，没有冗余的受弯构件，材料强度能得到充分利用。在三维建模阶段，

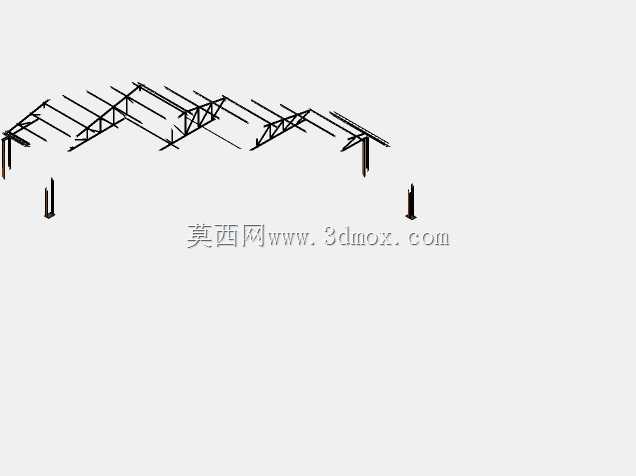

　　所有型钢杆件都调用标准型钢截面库生成，节点处的连接板、加劲肋、螺栓孔位都按实际加工尺寸建模，工程人员拿到模型后可以直接统计杆件下料长度、连接板尺寸与螺栓规格，直接对接钢结构加工厂的预制工序，也可以在模型基础上叠加屋面檩条、彩钢板、墙面围护结构，完成整栋厂房的全专业装配校验，提前排查杆件碰撞、安装空间不足这类现场常见问题。
