可调式大力夹持钳手动锁紧工装

　　这套可调式夹持钳的三维结构围绕现场高频装夹需求展开，钳口采用带齿纹的弧形咬合面，针对圆钢、方管、扁钢以及焊接拼合件都能形成稳定的多点接触，齿面在夹紧后嵌入工件表层微小形变区域，即便承受侧向敲击、钻孔反扭矩或者焊接热变形带来的位移趋势，工件也不易松脱。在钣金维修工位，它常被用来临时固定错位的车身覆盖件，配合点焊定位；在管道装配现场，可以夹持待对接的两段管材，保持同轴度直到法兰螺栓预紧完成；在小型机加工场景里，它也能作为台虎钳之外的补充夹具，固定形状不规则的铸件毛坯，省去定制专用抱具的周期。

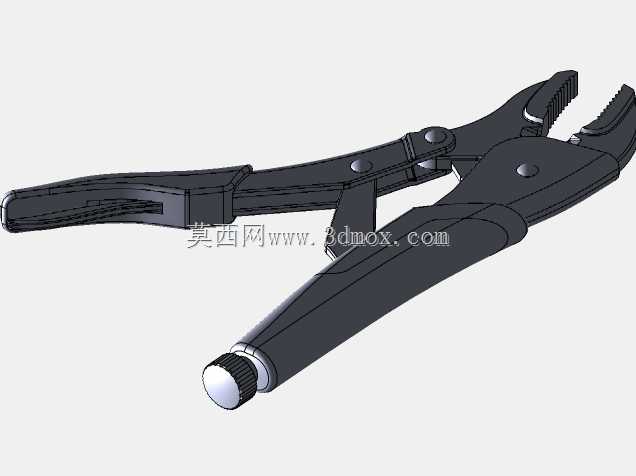

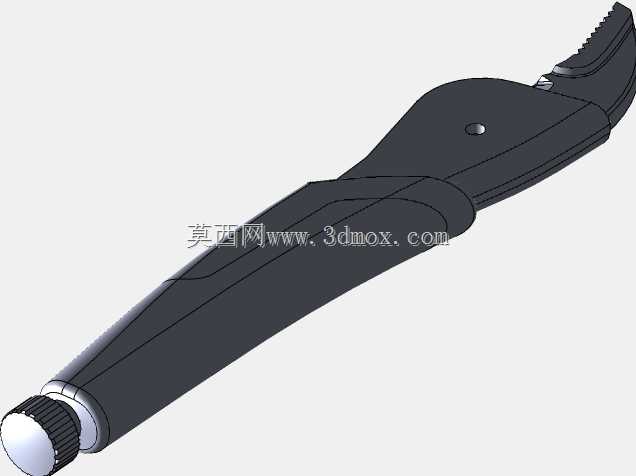

　　结构上最核心的是手柄中段的四连杆增力机构，上手柄、下钳体、联动摆杆与锁紧连杆构成肘节式力放大回路，当操作者捏合手柄越过连杆共线临界点后，机构进入自锁区间，此时即便人手松开，钳口也会持续保持夹紧力，不会因为振动自行张开。钳口开度通过尾部的调节螺杆控制，螺杆端部带滚花旋钮，旋转时改变下手柄后端的限位位置，从而在手柄捏合行程不变的前提下，适配不同厚度的工件；螺杆与钳体采用螺纹配合，行程范围内可无级微调，针对薄壁件可以控制夹紧量避免压凹，针对厚壁刚性件则可以加大闭合量获得更高夹持力。钳口内侧还预留了平面夹持段与圆弧夹持段的分区，平面段用于夹持钢板、角钢等平直型材，圆弧段用于抱紧圆管、轴类零件，同一把工具覆盖多种截面形态。

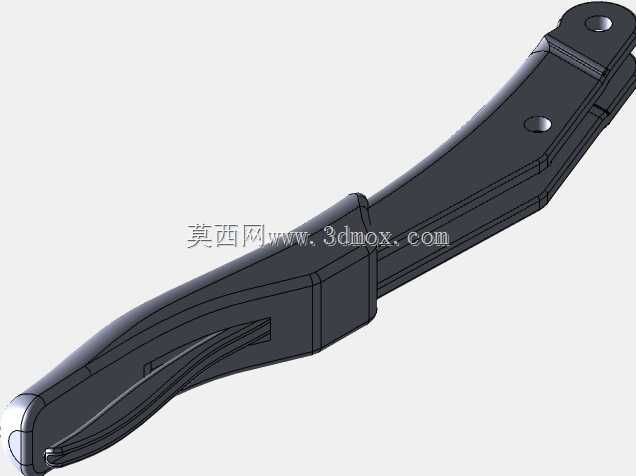

　　建模过程中对各铰接销轴的配合间隙做了还原，三处回转副分别对应钳头与下钳体的主铰接点、联动杆的中间支点以及手柄与锁紧杆的连接点，装配时按照实际装配顺序先装入销轴再做开口销限位，运动仿真中可以完整模拟从张开、贴合工件、捏合增力到自锁锁紧的全行程，也能反向演示按压解锁手柄释放工件的动作。钳体主体采用冲压钢板成型思路，侧板轮廓兼顾强度与握持手感，手柄尾部包裹区域做了防滑纹理处理，长期握持施力时不易打滑。外形整体呈长柄钳式布局，闭合状态下总长适配单手操作范围，最大开口覆盖常见维修与装配工件尺寸，铰接点处的外径尺寸保证在狭窄机柜、管路缝隙中也能伸入操作；安装边界方面，该工具为手持便携工装，无需固定基座，尾部调节旋钮的旋转空间、手柄张开时的摆动空间以及钳口侧向避让空间都在模型中按真实比例体现，放入工位三维布局时可以直接校核操作可达性，避免与周边设备、管线发生干涉。针对容易磨损的钳口齿面，结构上保留了可替换钳口的装配接口思路，齿面磨损后仅需更换钳口块即可恢复夹持性能，连杆铰接处的销轴也设计为可拆换形式，降低长期使用后的维护成本。
