集成式液压安全控制油路阀块总成

　　这套集成式液压安全控制油路阀块总成，是面向中高压液压执行系统做的集中式油路管控单元，在冶金工装夹具、小型压机液压站、橡塑成型设备液压回路、工程机械支腿控制这类需要多路压力油独立通断、带过载安全保护的场景里十分常见。整套结构把多联电磁换向阀、压力检测测点、主油口进出接口、溢流保护接点全部整合在一块整体加工的油路块本体上，替代了过去用大量液压油管、管接头拼接分散阀件的布置方式，从根源上减少了管路接头渗漏点，也大幅压缩了阀组在液压站内部占用的安装空间。

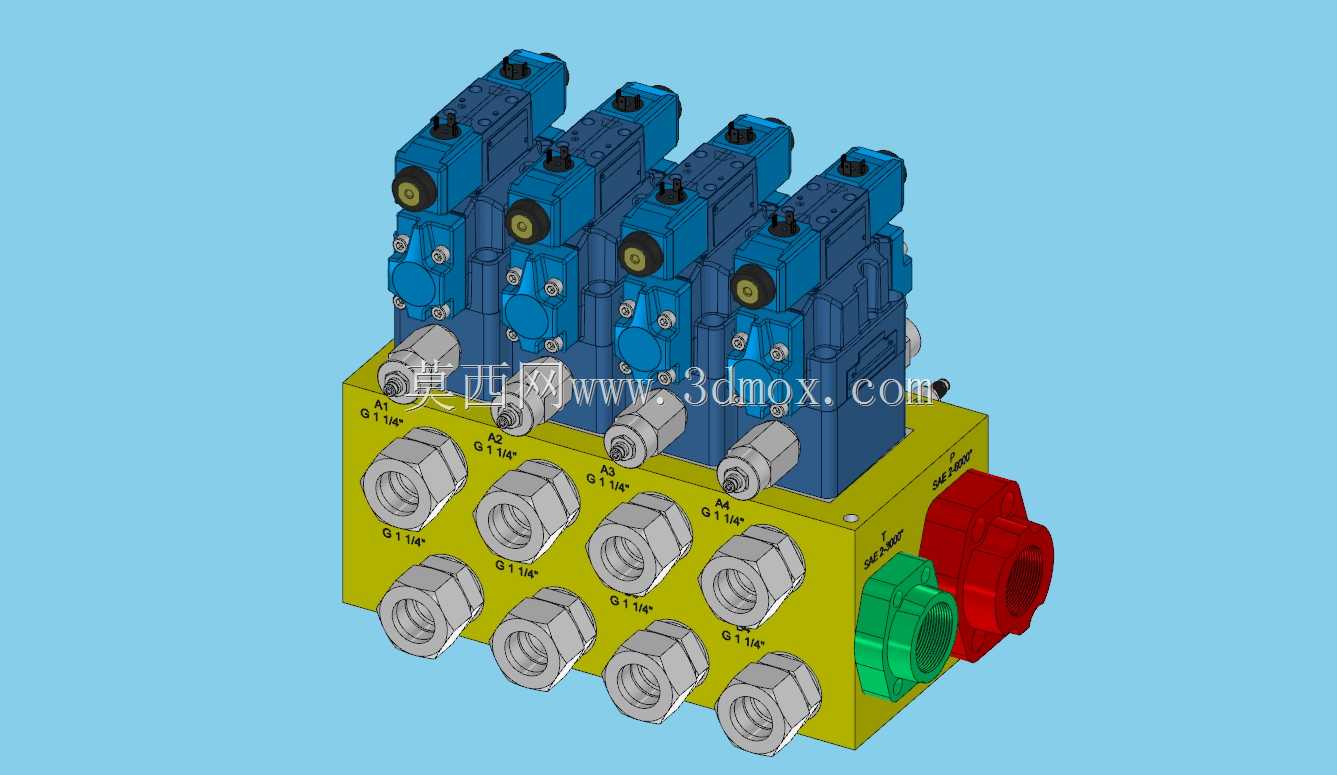

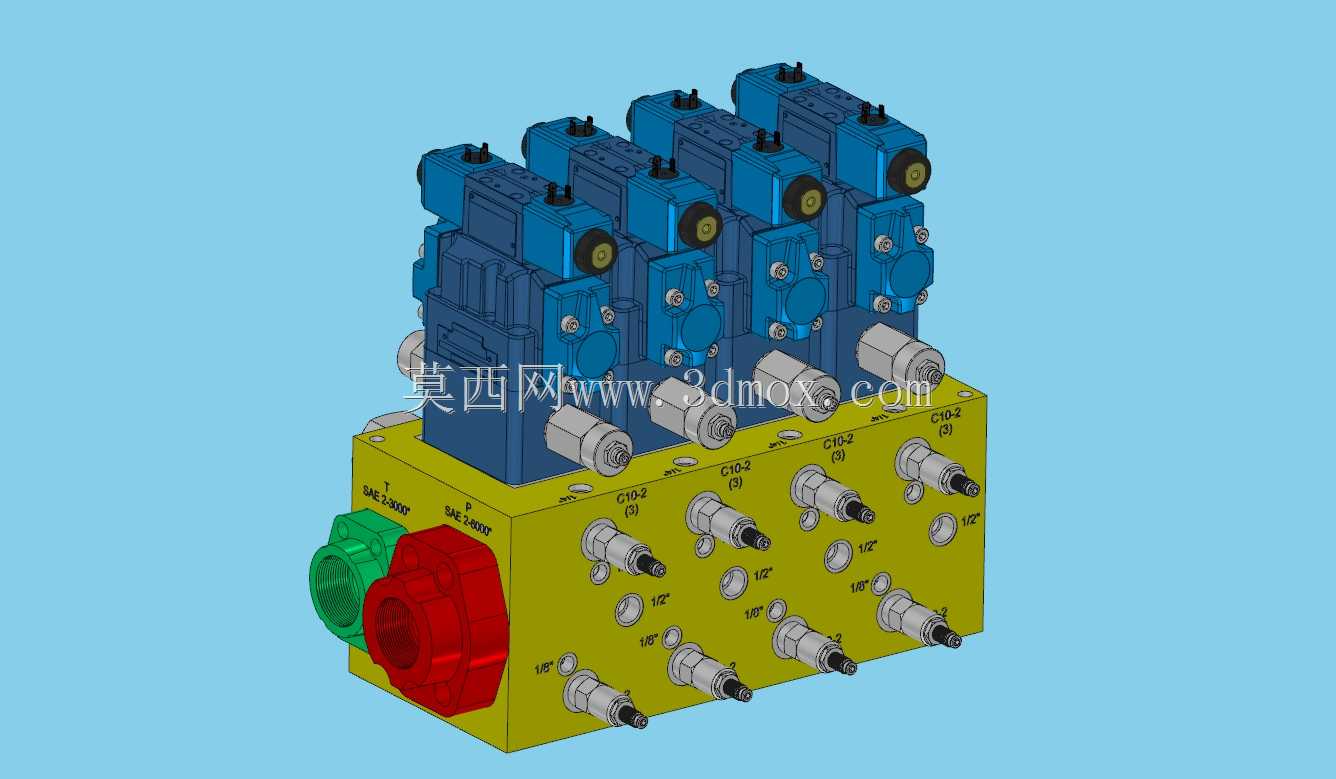

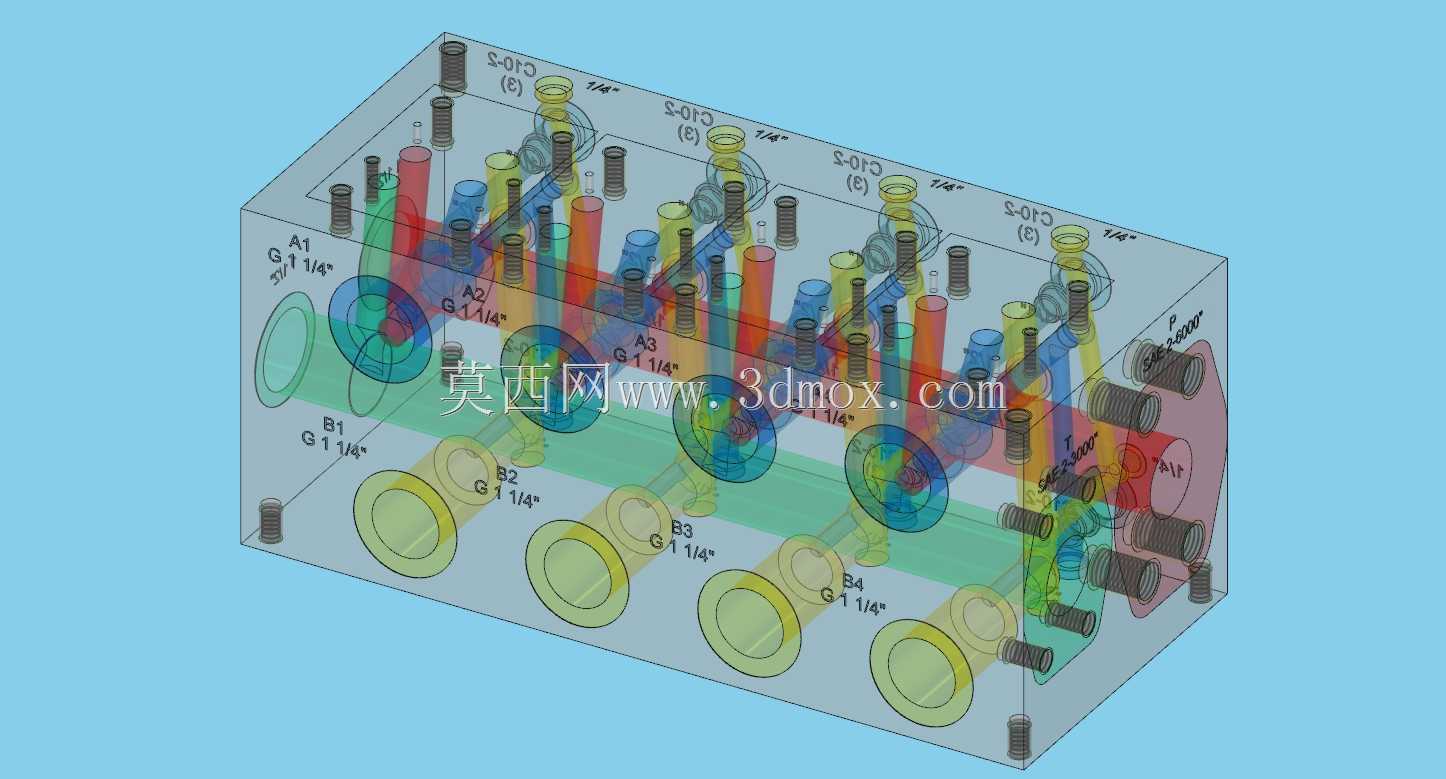

　　从实际功能逻辑来看，下部的半透明示意油路块本体是整个总成的承载基体，内部钻削加工出纵横交错的压力油道、回油道、控制油道，不需要外接跨接油管就能实现各个阀件之间的油液连通。块体侧面预留的大口径红绿接口分别对应主压力油入口和主回油出口，大通径设计可以满足多组执行元件同时动作时的流量需求，避免油液流速过高产生沿程压力损失和发热问题。块体正面排布的多组外螺纹插装阀接点，分别承担单向保压、节流调速、压力卸荷的不同作用，每个油道旁都刻印了油口编号标识，现场接线、接管、故障排查时可以直接对照液压原理图核对点位，不用反复追溯管路走向。

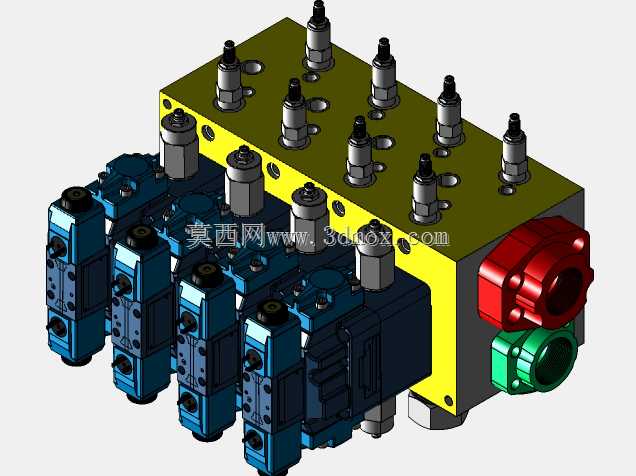

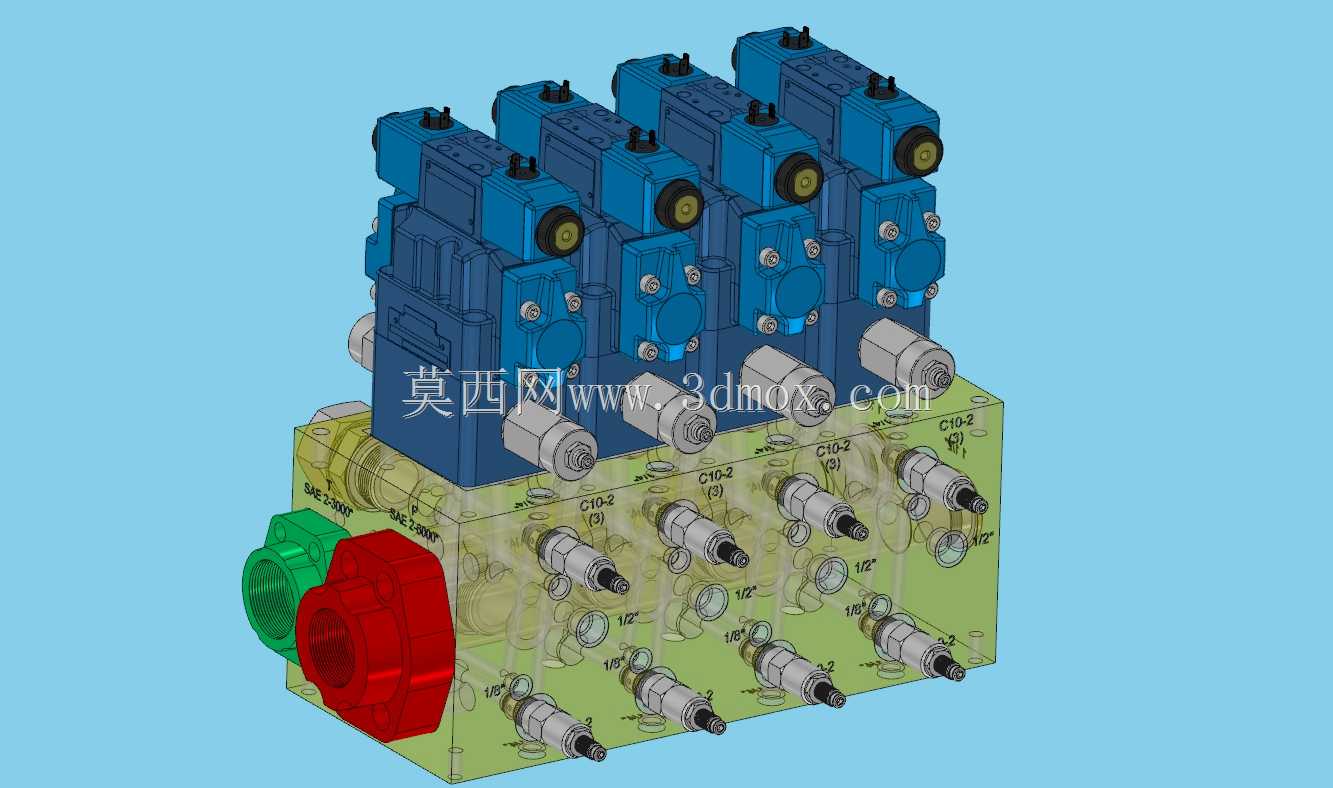

　　上部并排安装的四联电磁换向阀采用统一的安装基面贴合在阀块顶面，每个电磁阀的油口直接和阀块内部对应油道对齐，靠结合面的密封沟槽实现静密封，没有外露的连接油管。电磁阀端部的手动应急推杆可以在设备断电、电控系统失效的时候，手动按压切换阀芯位置，方便调试阶段单独动作每一路执行机构，也能在故障停机时手动释放回路压力，避免带压拆装引发安全风险。阀块本体上预留的多个小尺寸测点接口，可以外接压力表或者压力传感器，实时监测每一路分支油路的工作压力，当支路出现过载、堵转的时候，配套的安全溢流元件可以快速开启卸荷，把系统压力限制在设计阈值以内，保护液压泵、油缸、密封件不会因为超压出现损坏。

　　设计这类阀块的时候，首先要根据整机需要驱动的执行元件数量、单路流量、工作压力等级，先确定主油道的通径：主进油、主回油道通常按阀组总流量选取流速在3-5m/s区间的孔径，分支油道按单路最大流量匹配，避免油道通径过小造成节流发热。钻削内部油道的时候要充分规避工艺孔和其他油道、安装螺纹孔发生干涉，交叉油道的位置要做好工艺堵头的密封设计，所有和阀件结合的安装面平面度、粗糙度都要满足液压元件的安装要求，防止结合面出现渗油。外形尺寸上，阀块本体的长宽边界完全由上部电磁阀的排布数量、侧面插装阀的操作空间决定，四周预留出足够的扳手空间用来拆装插装阀、连接主油管，底部可以直接通过地脚孔固定在液压站油箱顶面或者阀组安装支架上，安装时不需要额外调整阀件之间的相对位置，所有阀件的定位都靠阀块上的定位销孔和螺纹孔保证，装配完成后整体刚性远好于管路拼接的分散阀组，设备运行过程中不会因为管路振动出现接头松脱的问题。日常维护时，电磁阀的线圈可以单独拆卸更换，插装元件也可以直接从正面旋出检修，不需要拆解整个阀块的外部管路，现场维护效率很高。
