挤压成型液压集成阀块三维结构

　　该集成阀块主要面向挤压成型装备的液压动力回路，常见于金属型材挤压、非金属压制成型、模压工位以及需要多执行元件顺序动作的重型液压站。现场管路布置若采用分散阀件和大量外接钢管，不仅占用设备周边空间，也会因接头数量增多带来渗漏、振动松动和压力损失等问题；将方向控制、压力保持、节流调节、测压接点和主油口汇集在同一钢制块体上，可把复杂油路压缩在紧凑区域内，便于装配、检修和批量复用。

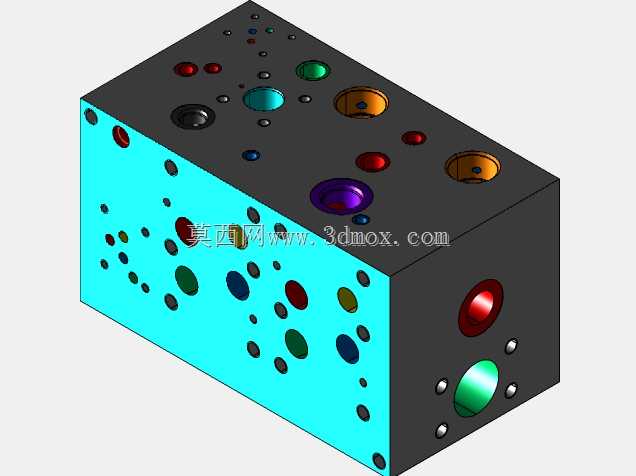

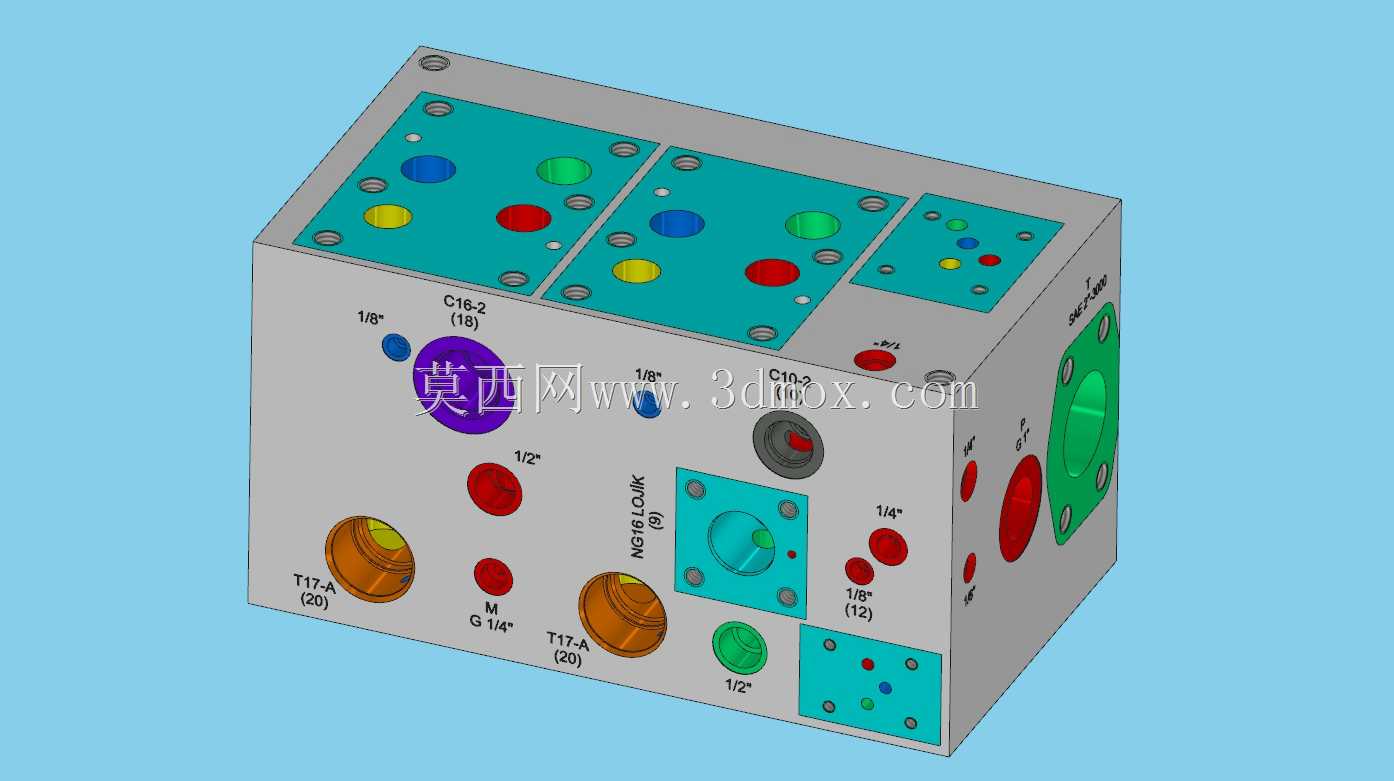

　　从结构表达看，模型完整呈现了块体外形、顶面与侧面的油口分布、堵头位置、安装螺孔以及不同功能接口的颜色区分。顶面多组孔位用于安装叠加阀、插装阀或盖板式阀件，相邻阀位之间通过内部斜孔、直孔和工艺堵孔连通，减少外部弯头。侧面布置有大口径进出油口和工作油口，绿色法兰面适合与泵出口、蓄能器管路或液压缸主油路对接；橙色螺纹口可作为高压工作油口，红色、紫色、蓝色、黄色等接口则用于压力检测、泄油、控制油或备用回路。

　　设计这类阀块时，首先要依据挤压工序确定执行元件动作逻辑。例如主缸快速下行、慢速挤压、保压、卸荷和回程各阶段对流量、压力和方向切换的要求不同，阀孔间距、通径和流道截面必须匹配额定流量，避免小孔造成节流发热。主油路应尽量短而顺直，减少急转弯；控制油路和泄油油路需保持独立、通畅，尤其在多个溢流阀、单向阀和换向阀叠加时，回油背压不能影响先导控制稳定性。模型中可见多规格螺纹接口，工程建模时应同步核对管螺纹有效旋合长度、密封面形式、堵头深度以及孔壁最小壁厚，防止高压工况下出现串通或开裂。

　　外形边界方面，该阀块采用近似长方体的集成布置，六个面均承担接口或安装功能。顶面阀孔呈矩阵排列，既满足阀件螺钉安装，又预留扳手空间；侧面大法兰靠近主通道，可降低管路连接阻力；端部和边角保留实体厚度，适合吊装、压紧和固定。安装时阀块底面可通过螺栓固定在油箱顶盖、泵站机架或阀组支架上，周围需留出阀件拆装高度、压力表接头空间以及管路法兰操作距离。若用于挤压机主机附近，还要考虑热辐射、检修通道和管路热膨胀，不宜将块体紧贴运动部件或高温坯料区域。

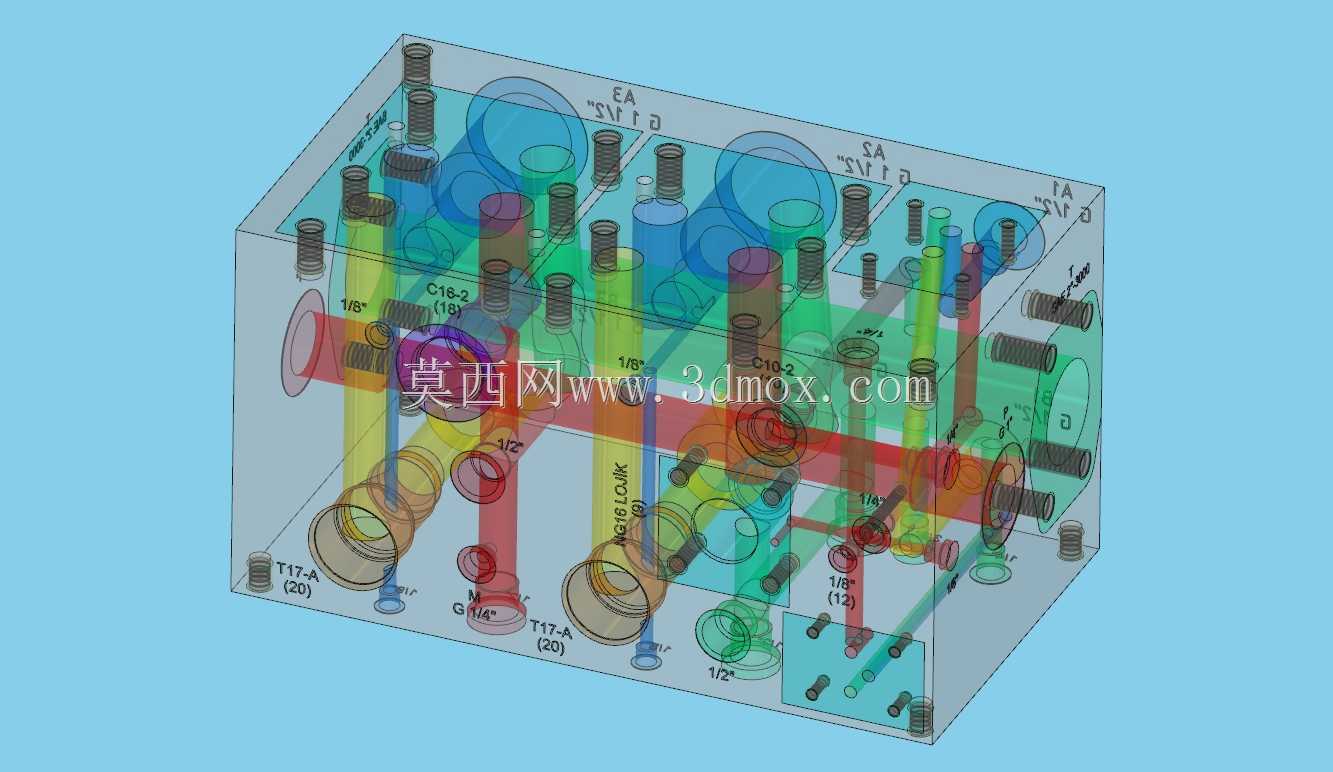

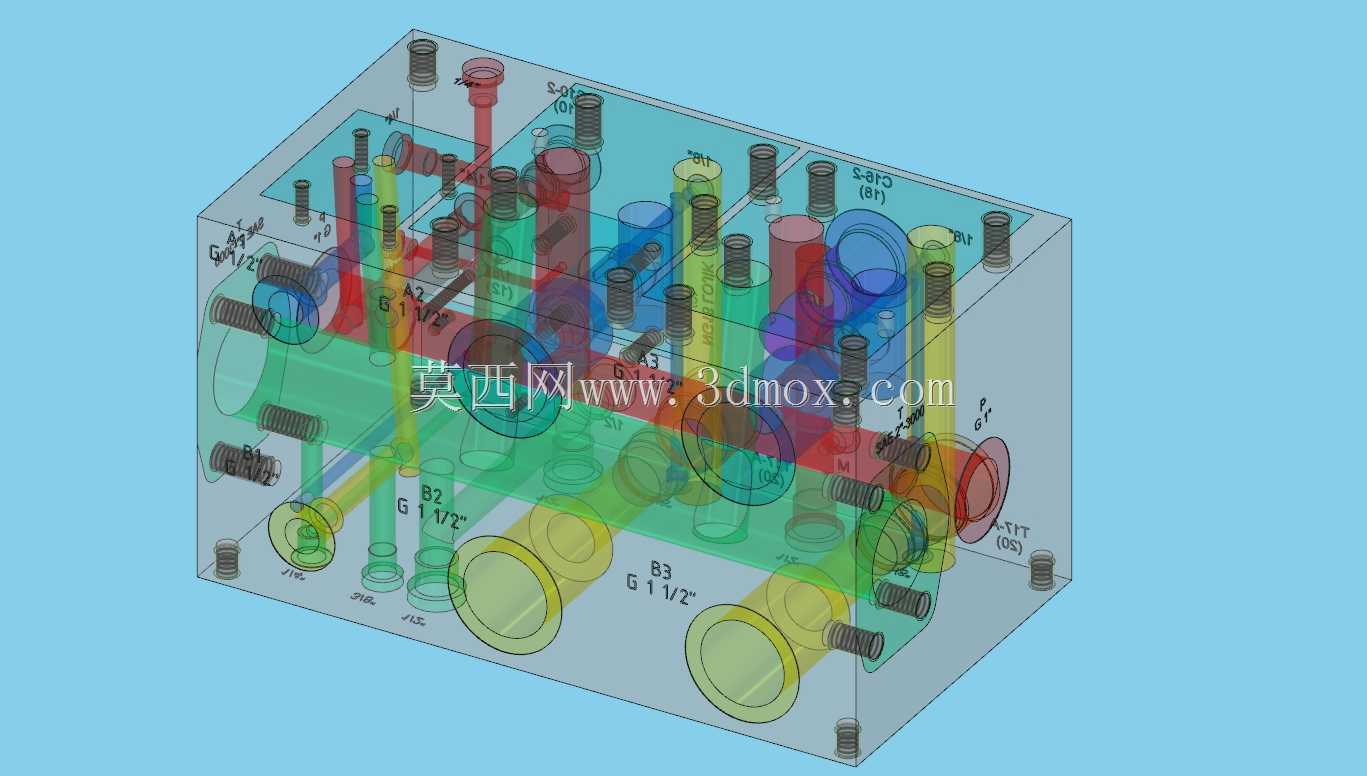

　　三维建模过程中，内部油路是校核重点。表面孔位看似规则，但底孔深度、相交孔位置和堵头密封长度直接决定流道是否正确连通。建模时应先建立主压力油道、回油道和控制油道骨架，再逐层布置阀件安装孔，最后检查孔与孔之间的安全壁厚、盲孔残留和工艺孔封堵。对外接口采用颜色区分，有助于在方案评审、装配指导和现场接线接管时快速识别压力等级与回路功能，也能避免检修时将泄油口、测压口和高压工作口误接。

　　在实际应用中，这种集成块可作为挤压成型设备液压站的核心连接载体，把泵源来油分配至主缸、侧缸、锁紧缸或顶出缸，并通过阀件组合实现压力调节、方向切换、速度控制和安全保压。相比管式连接，它的外露管路更少，整机外观整洁，压力冲击引起的接头泄漏风险更低；对于多台同规格挤压设备，还可将经过验证的孔系固化为标准阀块，缩短设计与制造周期。结构设计人员在选型或复刻时，应结合液压缸数量、泵流量、系统压力、阀件品牌孔型和维护空间共同复核，而不能只按外轮廓尺寸替换。
