集成式液压油路锁定阀块三维结构

　　这类集成式油路块在中小型液压站、工装夹紧回路、机床液压夹具以及自动化执行机构里十分常见，核心作用是把原本分散在管路中的单向阀、节流阀、溢流阀、逻辑阀和测压接口收拢到同一个钢制块体内部，靠预制孔道完成油液连通，外部仅保留进出油口、阀件安装面和紧固螺孔。现场使用时，它不再依赖大量外接钢管、弯头和接头，能显著减少管路泄漏点，也让阀组排布更紧凑，尤其适合安装空间局促、执行元件动作需要保压或互锁的工位。

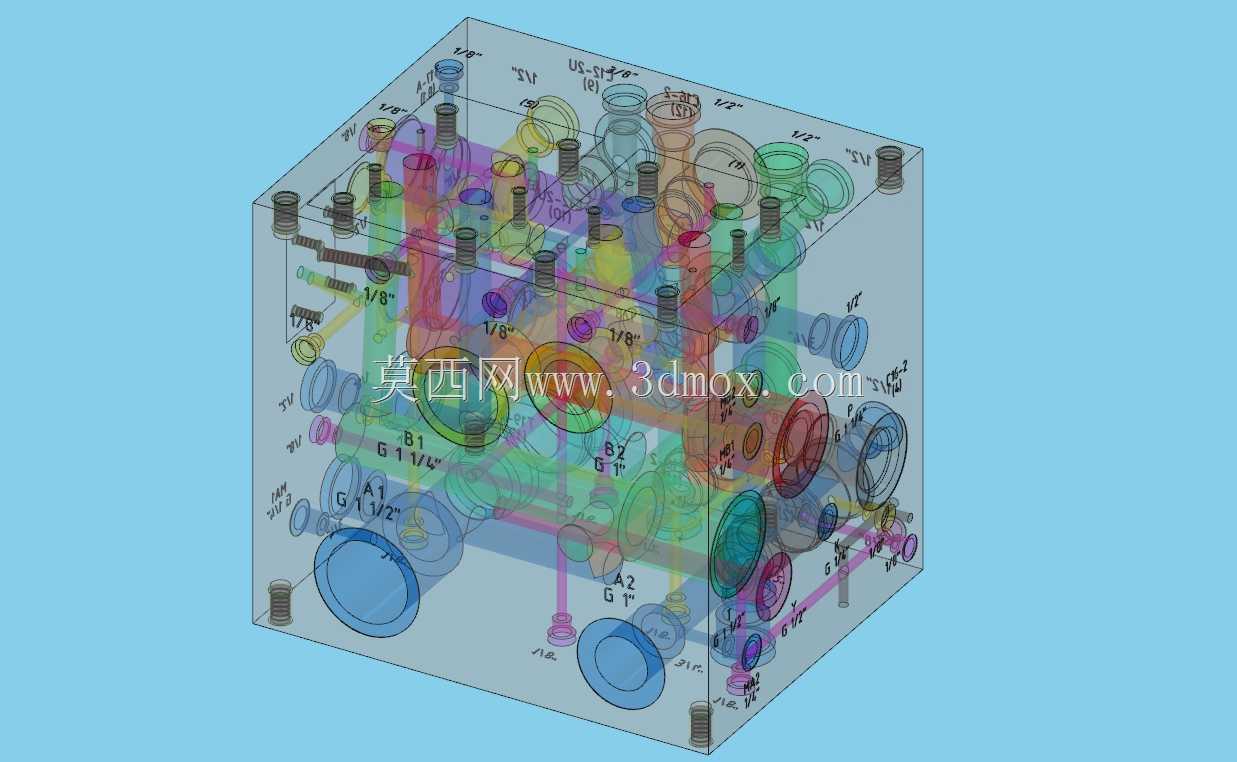

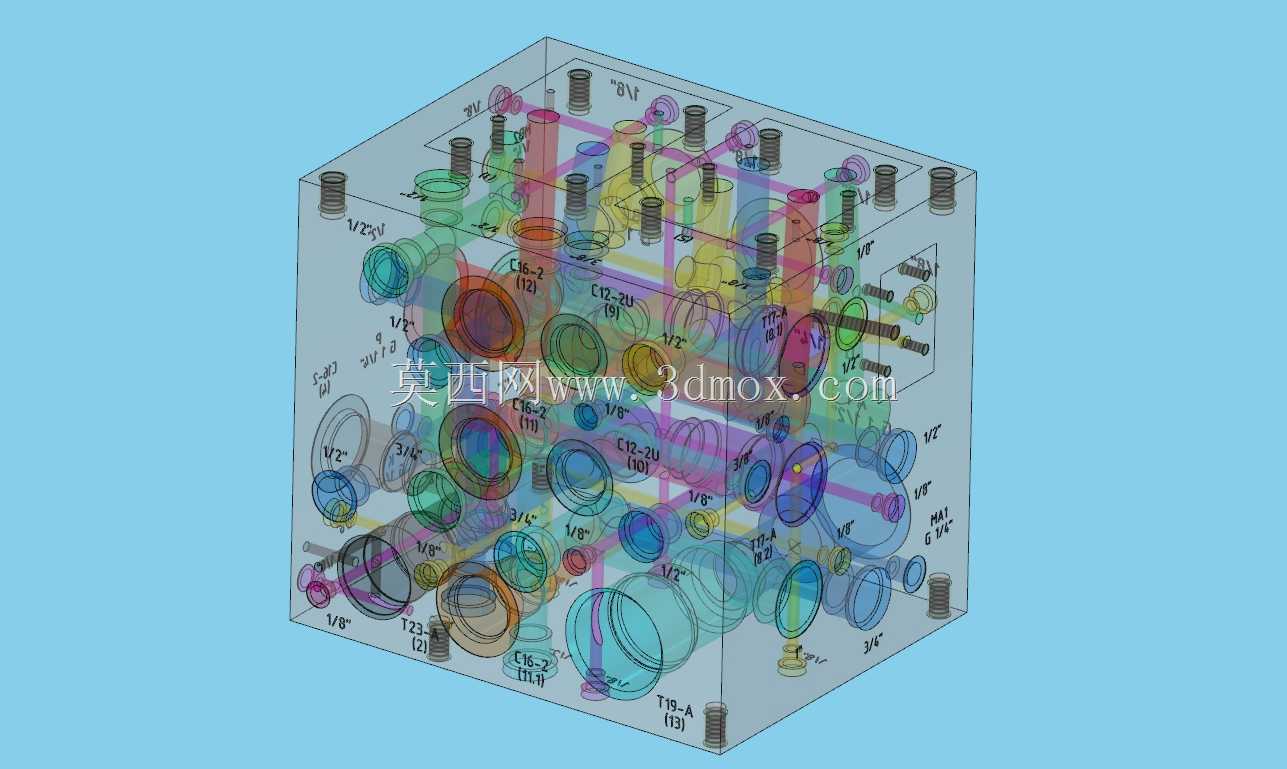

　　从结构上看，块体采用近似立方体的实体布局，六个面都参与孔道布置：顶面和侧面加工有标准阀安装面，用于插装阀、叠加阀或螺塞；不同深度的横向、纵向和斜向油孔在实体内部交叉，形成进油、回油、控制油和泄油通道。孔道交汇处需要控制相贯位置和最小壁厚，避免高压工况下出现应力集中或互通窜油。外露的螺纹孔一部分用于阀件固定，一部分用于工艺堵头，封堵深孔加工后留下的刀路出口；侧面分布的大小不等圆孔则对应工作油口、测压口和备用口。

　　锁定功能通常围绕保压回路展开。当执行元件到达指定位置后，压力油通过内部通道作用于液控单向阀或逻辑阀，封闭油缸一腔的油液，使负载在泵源卸荷或管路波动时仍能保持位置。设计这类孔道时，不能只把二维液压原理图“搬进”方块，还要结合流道长度、转弯次数、孔径突变和阀件安装方向综合判断。过长或急剧弯折的通道会增加压损，孔径过小则在大流量下发热、噪声明显；而控制油路若与主油路距离过近，又可能在高压冲击时产生误动作。

　　建模过程中，阀块外形基准应先于孔系建立。通常以底面作为安装贴合面，预留与支架或泵站面板连接的沉孔；再以三个正交平面为坐标基准，逐一定义各阀件的安装坐标、油口高度和插装深度。深孔加工特征要体现真实工艺限制：枪钻或深孔钻多为直线进给，因此内部转弯往往通过正交孔道相交实现，而不是随意绘制弯曲管路。斜孔虽然可以缩短通道、改善流向，但会增加装夹和检验成本，只有在布局受限时才采用。

　　安装边界方面，立方体外形便于在三维装配中校核周围空间，但实际不能只按块体轮廓预留位置。阀件插入深度、电磁阀插头插拔距离、调节螺钉操作空间、压力表接头朝向以及管路扳手空间都要纳入干涉检查。块体底面与安装面之间应保证平面度，高压工况下还可设置密封圈或研磨贴合面；紧固螺钉的规格和深度需与阀块材料强度匹配，避免螺孔边缘到油道壁厚不足。

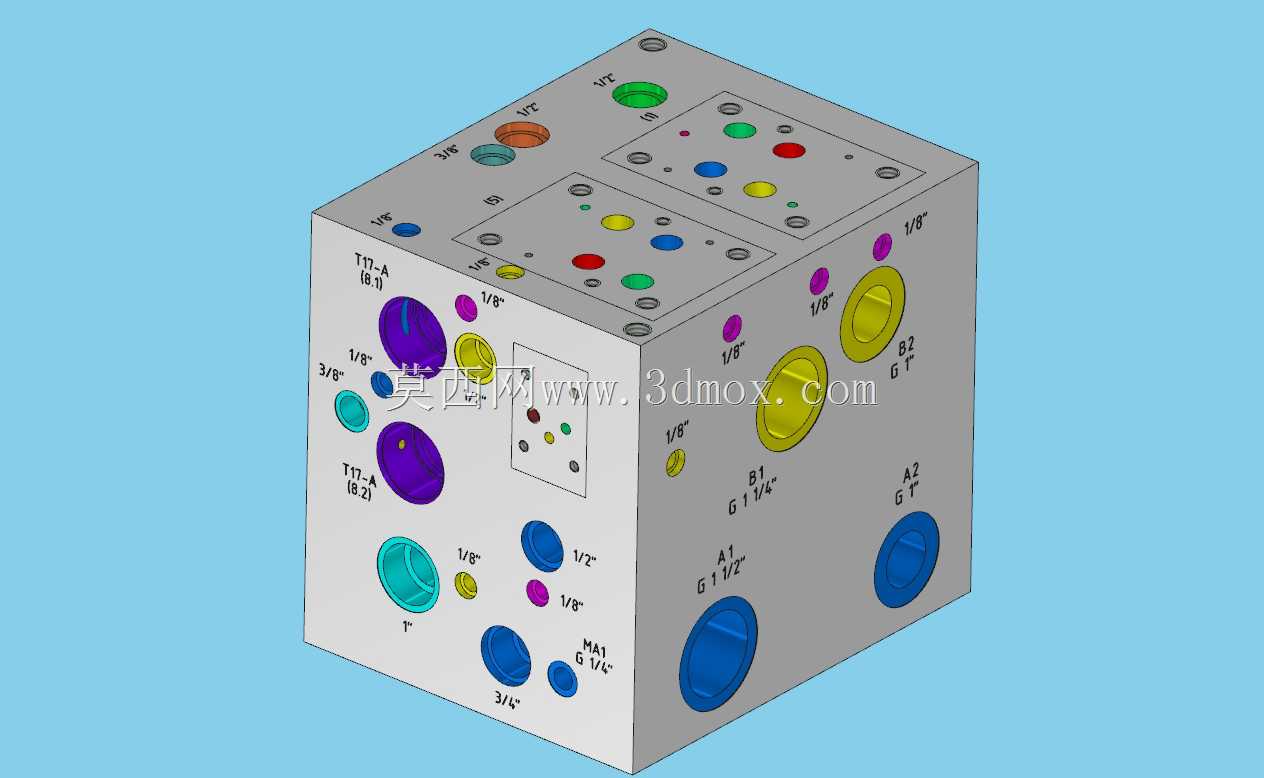

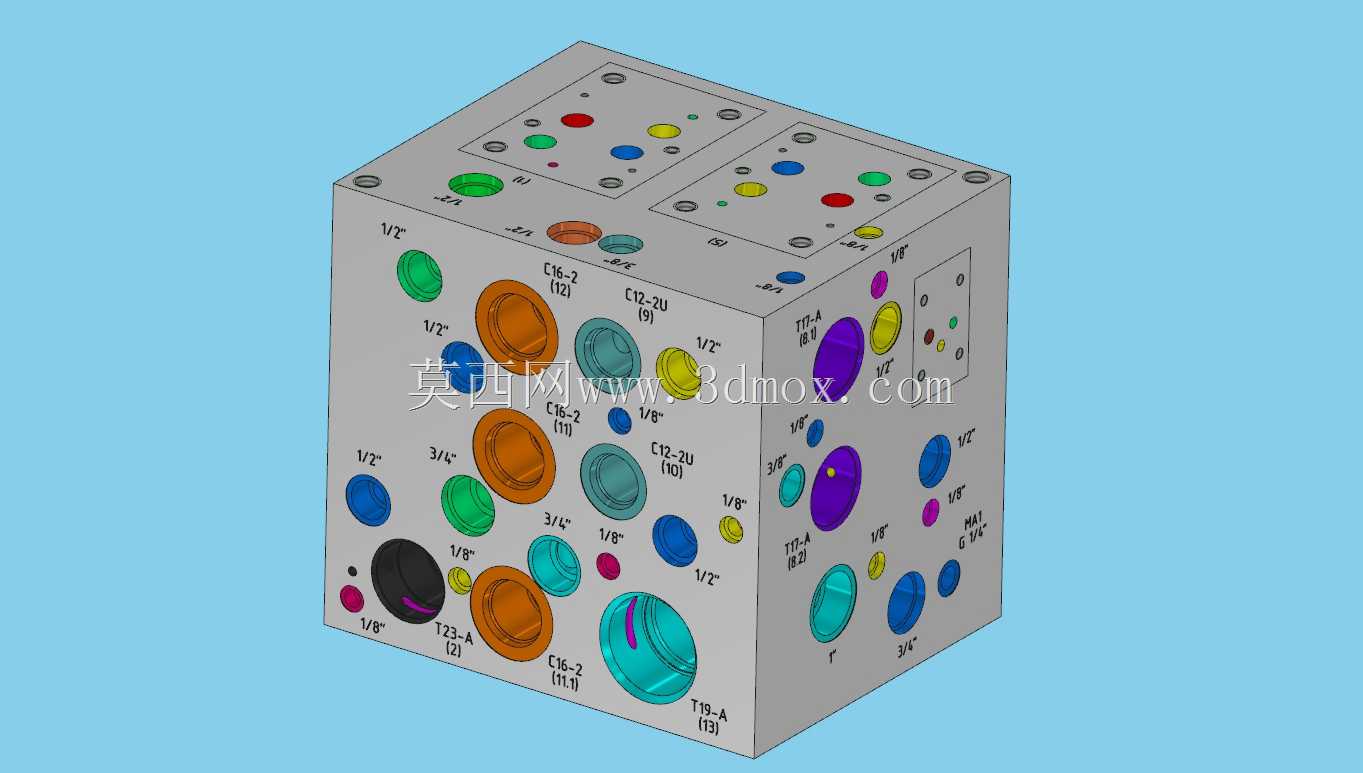

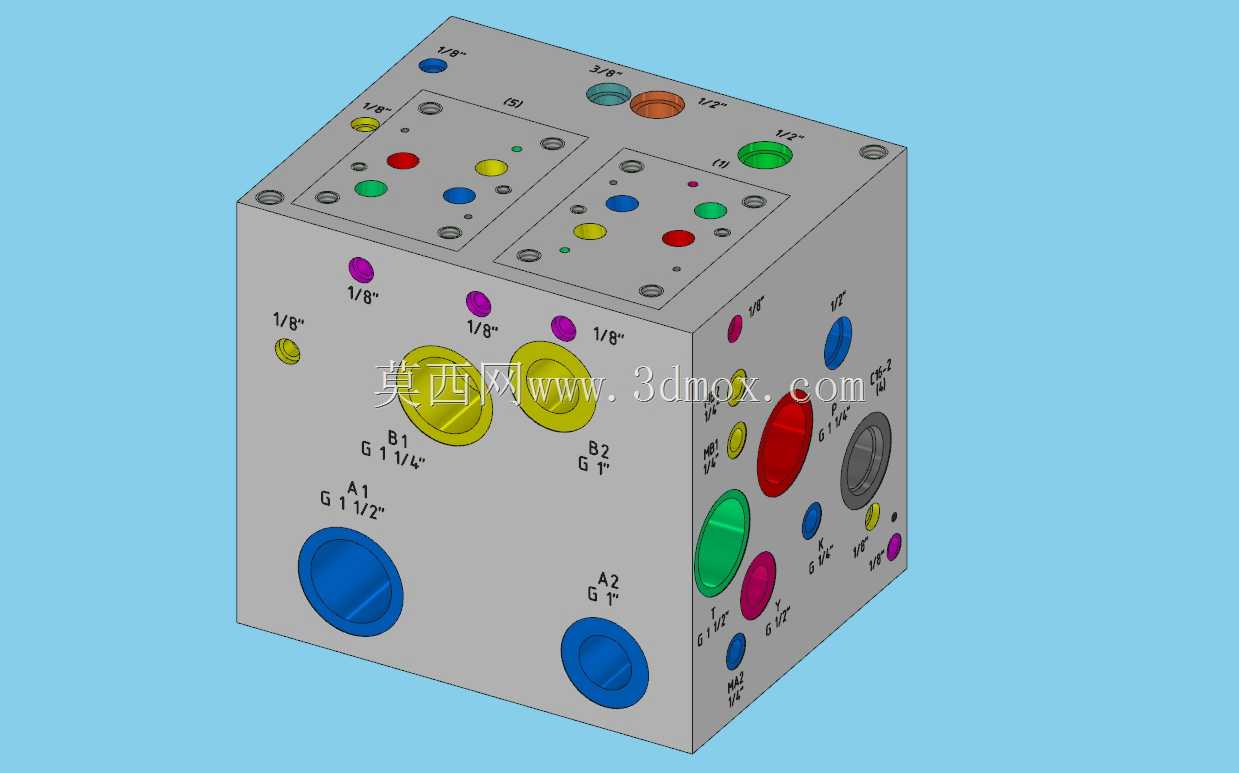

　　油口标识在装配和维护中同样关键。模型表面可见的P、T、A、B以及控制油口标记，能够帮助现场人员区分压力油、回油和执行元件接口，减少反向接管风险。孔道附近的编号也对应阀件清单和加工工序，便于数控加工、去毛刺、清洗和试压检验逐孔核对。对于需要批量生产的阀块，内部交叉孔边缘的毛刺清理尤其重要，残留切屑一旦进入液压系统，可能造成阀芯卡滞或密封损伤。

　　从选型角度看，这种阀块适用于中高压、小到中等流量的固定逻辑回路。设计时需根据执行元件数量确定工作油口，根据泵的流量校核主通道截面积，根据保压时间选择密封形式和阀件泄漏等级，再根据设备检修条件决定测压点与备用口的位置。整体结构把液压原理、加工工艺、装配维护和安装空间约束集中在一个零件上，是液压系统集成化设计中非常典型的三维建模对象。
