集成式液压阀块歧管总成结构设计

　　这套集成式液压歧管阀块总成，是工业液压系统里把分散阀件收拢到单一油路基体上的核心集成部件，常见于注塑机锁模回路、机床液压工装、冶金设备辅助动作、工程机械主控阀组以及自动化压装设备的动力分配单元。现场做液压站布置时，原先用大量钢管、胶管、过渡接头把单个溢流阀、换向阀、单向阀串接起来的方案，管路接头泄漏点多、沿程压力损失大、占用安装空间零散，后期排查故障还要顺着几十根管路逐段拆检，维护效率很低。采用集成阀块的设计思路，就是把所有通流孔道直接在锻钢或者铝合金块体内部钻削成型，各个阀件通过端面密封直接贴合安装在阀块的各个安装面上，外部仅保留进出油口、执行器接口和必要的测压接头，整组回路的结构紧凑度能提升六成以上。

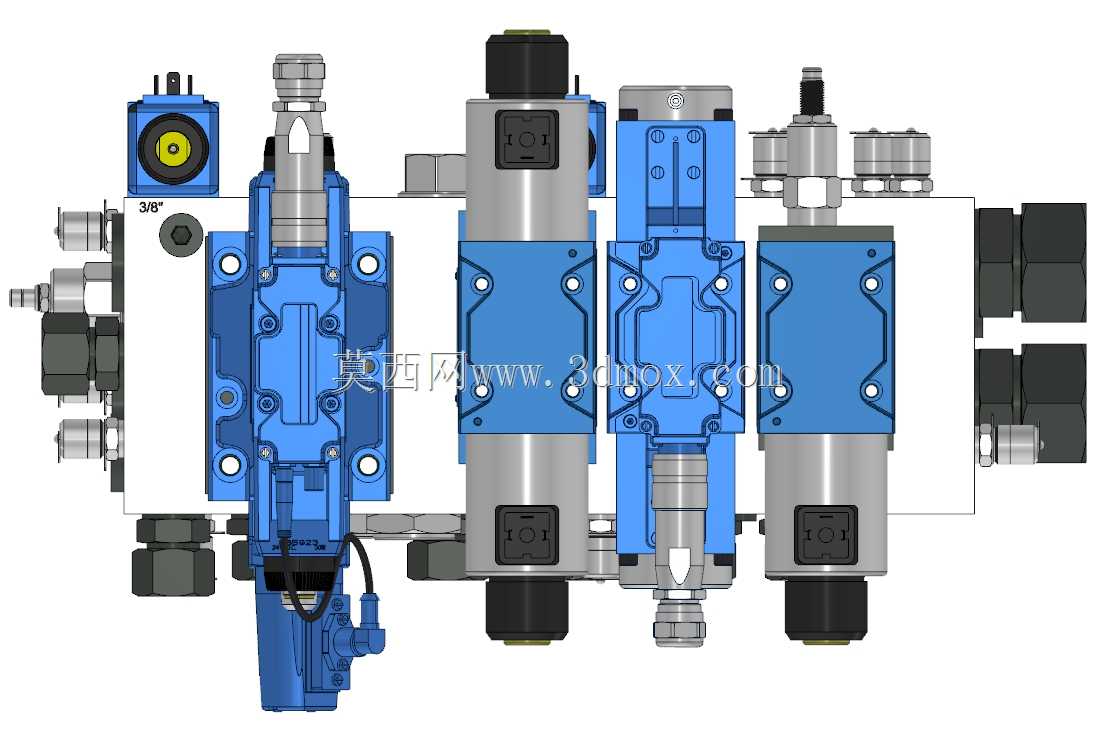

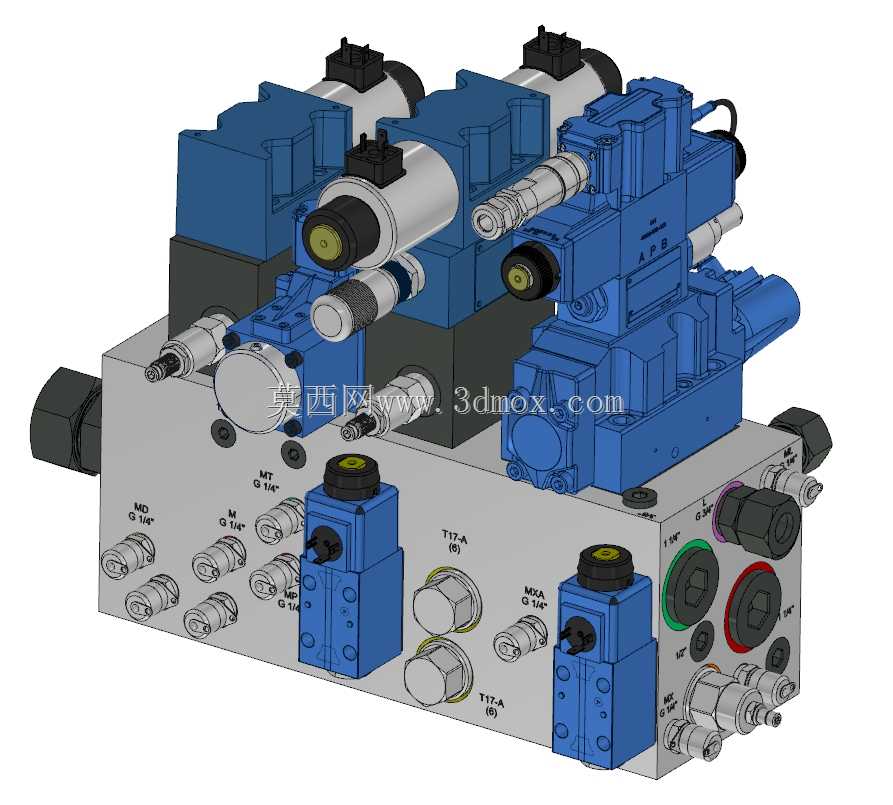

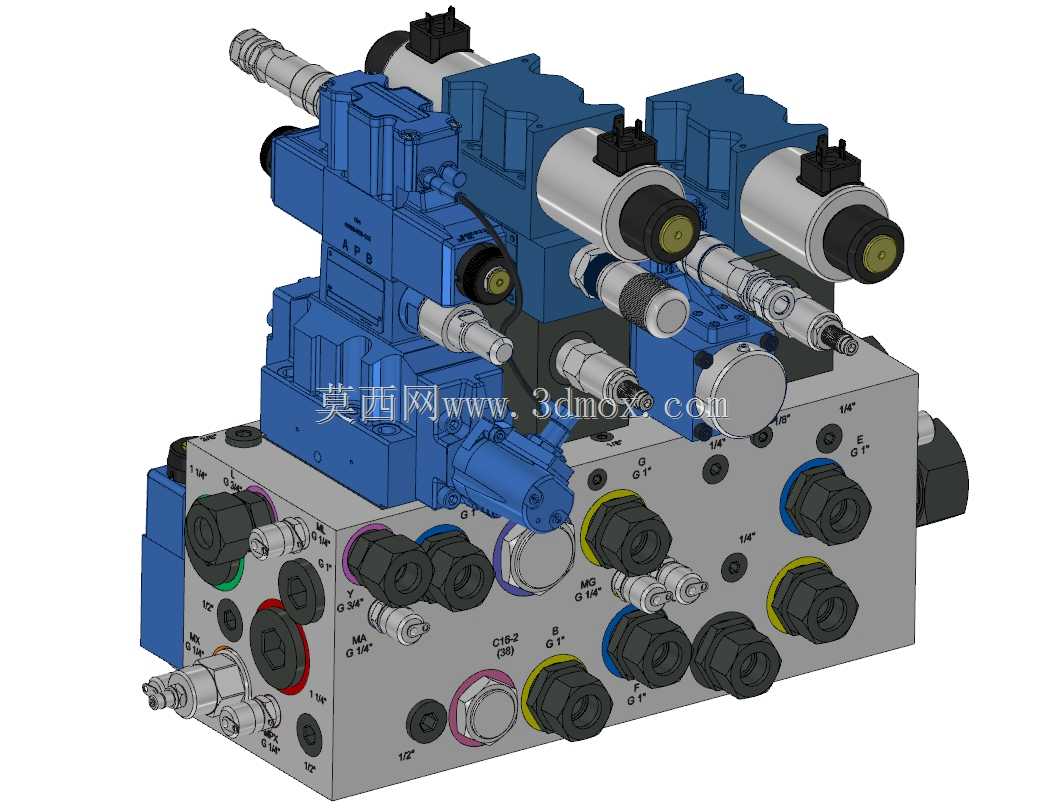

　　从结构布局来看，阀块本体为六面规整的矩形金属基体，顶面和侧面预留了符合标准阀件安装孔位的螺纹底孔与定位销孔，不同通径的电磁换向阀、叠加式溢流阀、压力补偿阀、单向节流阀按照油路逻辑依次排布：大流量主换向阀布置在靠近主进油口的侧端面，缩短高压油的通流路径，降低沿程压降；小流量的控制类阀件布置在阀块上部空余平面，方便接线和手动应急操作；阀块端部布置的大口径螺纹油口用于对接液压泵供油、油箱回油以及外接液压缸、液压马达的执行管路，顶部零散布置的小型油口多为测压口、排气口或者备用控制油口。

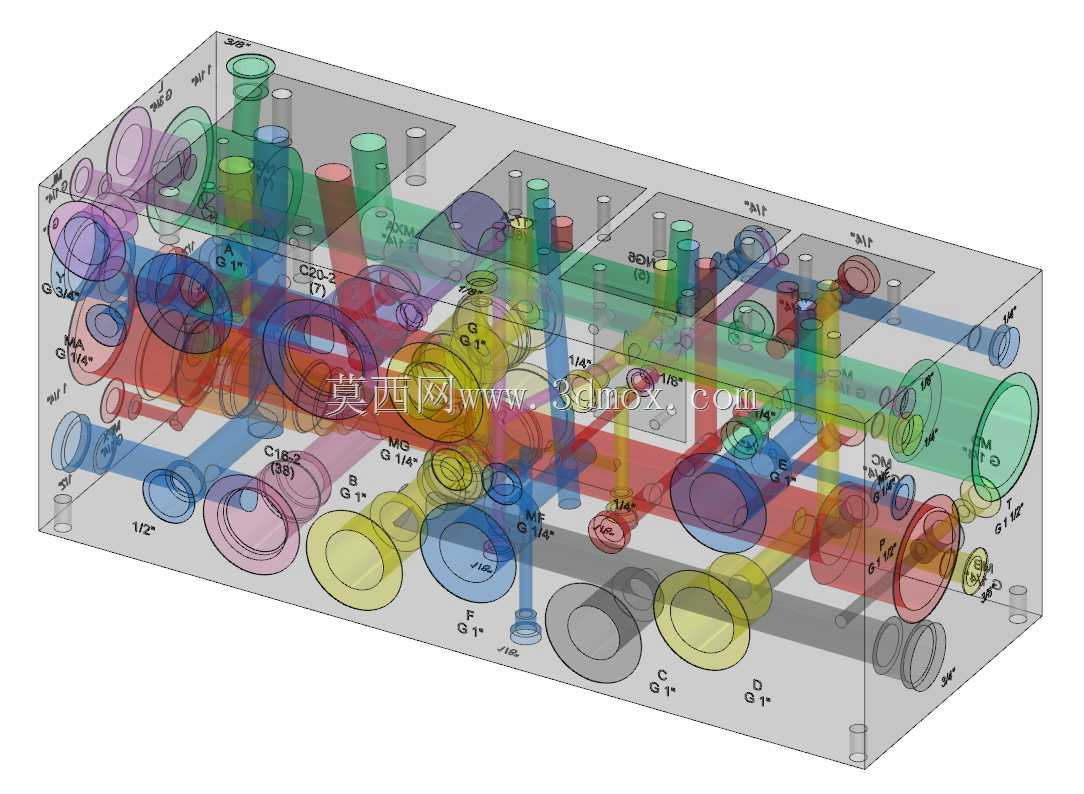

　　建模过程中首先要梳理整个液压回路的通流逻辑，明确P口进油、T口回油、A/B口接执行器的油路走向，内部孔道设计时要避免不同压力等级的油道交叉钻穿，高压主油道的孔径按照系统额定流量匹配流速，通常把管内流速控制在每秒四到六米区间，回油道流速控制在每秒两米以内，防止流速过高产生发热和气蚀。相邻阀件的安装密封槽深度、O型圈压缩量都要严格对应密封件标准，孔口倒角去除毛刺，避免组装时割伤密封圈导致内泄。阀块的外形边界尺寸需要提前和整机安装空间校核，底部预留的安装沉孔用于把整个阀组固定在液压站阀架或者设备机身立面上，接线插头的摆动空间、阀件手动按钮的操作空间、后期拆卸阀件螺栓的扳手空间都要在布局阶段留出余量，不能出现阀件贴临其他管线导致无法拆装的问题。

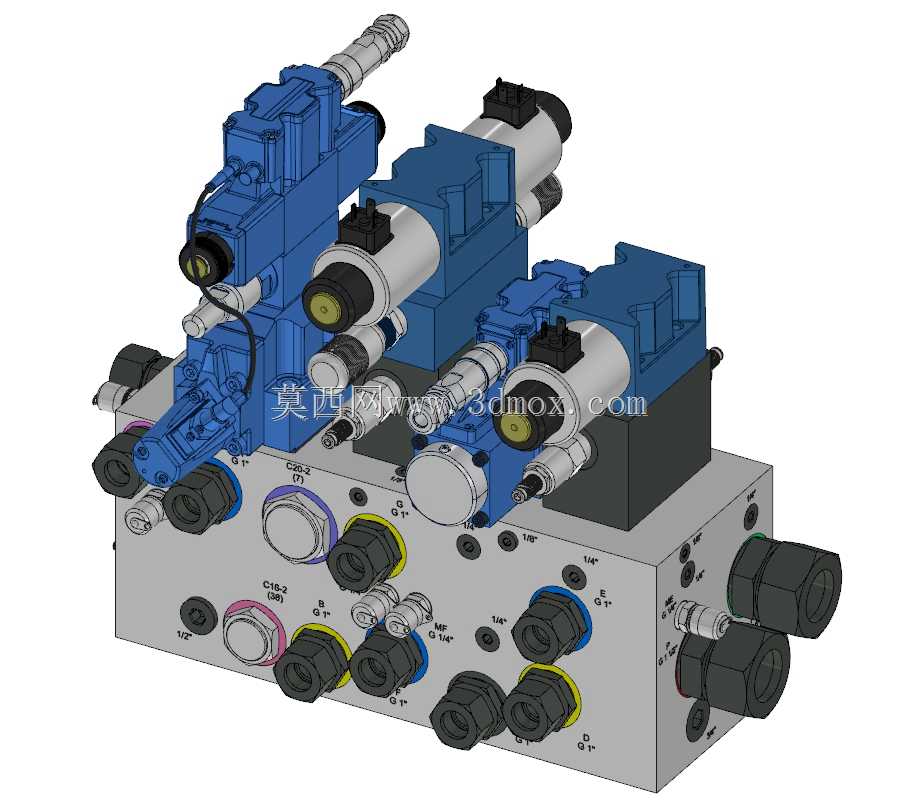

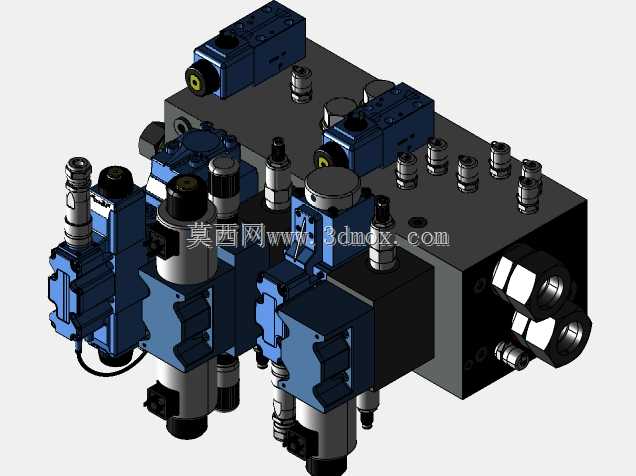

　　实际工况下，这类集成歧管可以同时承担压力调节、方向切换、流量调速、负载保压多重功能，内部流道没有外露管路，抗振动能力远优于管路拼接方案，在设备长期运行时接头渗漏的概率大幅降低。设计时还要注意不同阀件的发热传导，高压溢流阀周边避免布置对温度敏感的电气元件，必要时在阀块局部预留测温点或者冷却流道接口，保证系统连续工作时油液温度控制在允许范围。整套三维结构完整还原了阀块本体、全部叠加阀、电磁换向阀、密封接口、紧固螺塞和外接油口的装配关系，能够直接用于液压站布局干涉检查、管路走向规划以及阀组选型校核。
