集成式前后液压油路控制阀块

　　在中小型液压站、机床夹紧回路以及非标自动化液压工装的布局里，分散式管式连接往往带来管路冗长、接头泄漏点多、现场装配占空间大的问题。这款前后液压块采用方块式集成油路设计，把多个换向、节流、单向、调压及测压接口集中在同一实体块体内部，通过纵横交错的内部孔道完成油液连通，外部仅保留阀件安装面、管路接口和紧固定位结构，适合作为液压系统中承上启下的油路分配与控制核心。

　　从实际用途看，该阀块主要服务于需要多执行元件协同动作的液压回路。块体不同方位布置有工作油口、压力油口、回油口和泄油口，内部通道按照流向关系进行分层交叉，能够在有限体积内实现进油、回油、保压、卸荷、方向切换等多种油路逻辑。现场使用时，电磁阀、叠加阀、堵头、管接头和压力检测元件直接安装在对应端面，减少了外接弯管和过渡接头数量，也降低了振动工况下接头松动、渗油的概率。对于夹紧机构、定位油缸、液压顶紧装置等动作顺序较固定的设备，这种集成块能让管路布置更紧凑，维修排查时也更容易按端面接口判断回路关系。

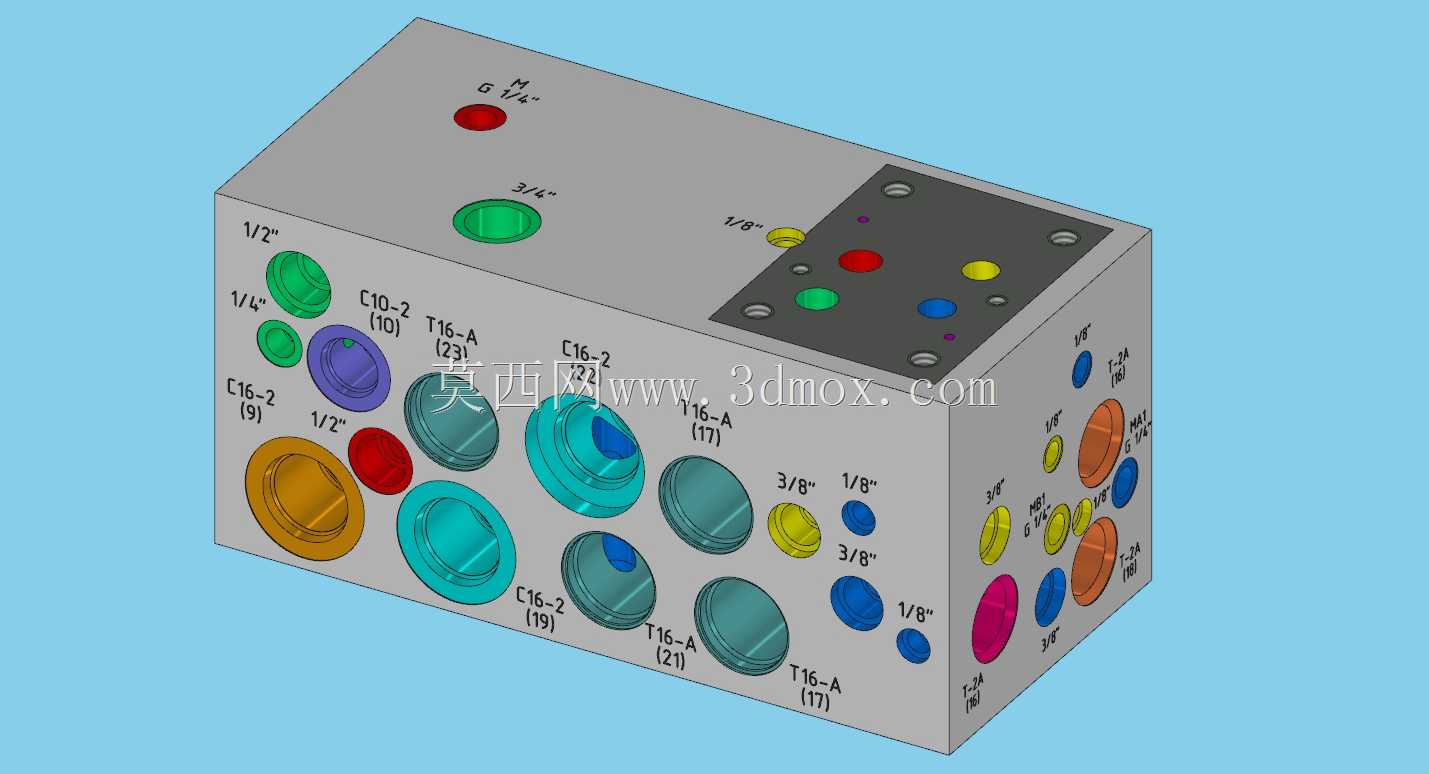

　　设计思路上，块体并非简单钻孔堆叠，而是围绕油路层级、壁厚安全和加工可达性进行平衡。模型中可以看到多组不同直径的横向、纵向和竖向孔道相互贯通，部分深孔末端采用工艺螺堵封堵，形成封闭流道；交叉孔位置避开主安装螺纹孔和密封圈区域，防止孔壁过薄造成应力集中或渗漏。端面各油口周围预留了标准阀件安装面，螺栓孔位置与阀片规格相匹配，密封槽区域保持平整，保证O形圈或组合密封在压紧后能够可靠贴合。对于流道转折处，设计中尽量控制锐角突变，使压力损失和局部湍流保持在可接受范围。

　　外形与安装边界方面，整体采用近似长方体钢块结构，六个面均可根据回路需要布置接口或安装阀件。长宽高方向在建模时均保留了明确的实体边界，底面可作为与机架、油箱顶板或支架连接的基准面，侧面和顶面则用于阀组叠加与管路接入。布置设备空间时，需要在块体周围预留电磁阀插头插拔距离、管接头扳手空间以及压力表或传感器的安装位置；若阀块靠近运动部件，还应保证外接软管最小弯曲半径不被干涉。块体边角和孔口在模型中体现出清晰的加工特征，便于后续出工程图时标注孔深、螺纹规格、端面粗糙度和密封要求。

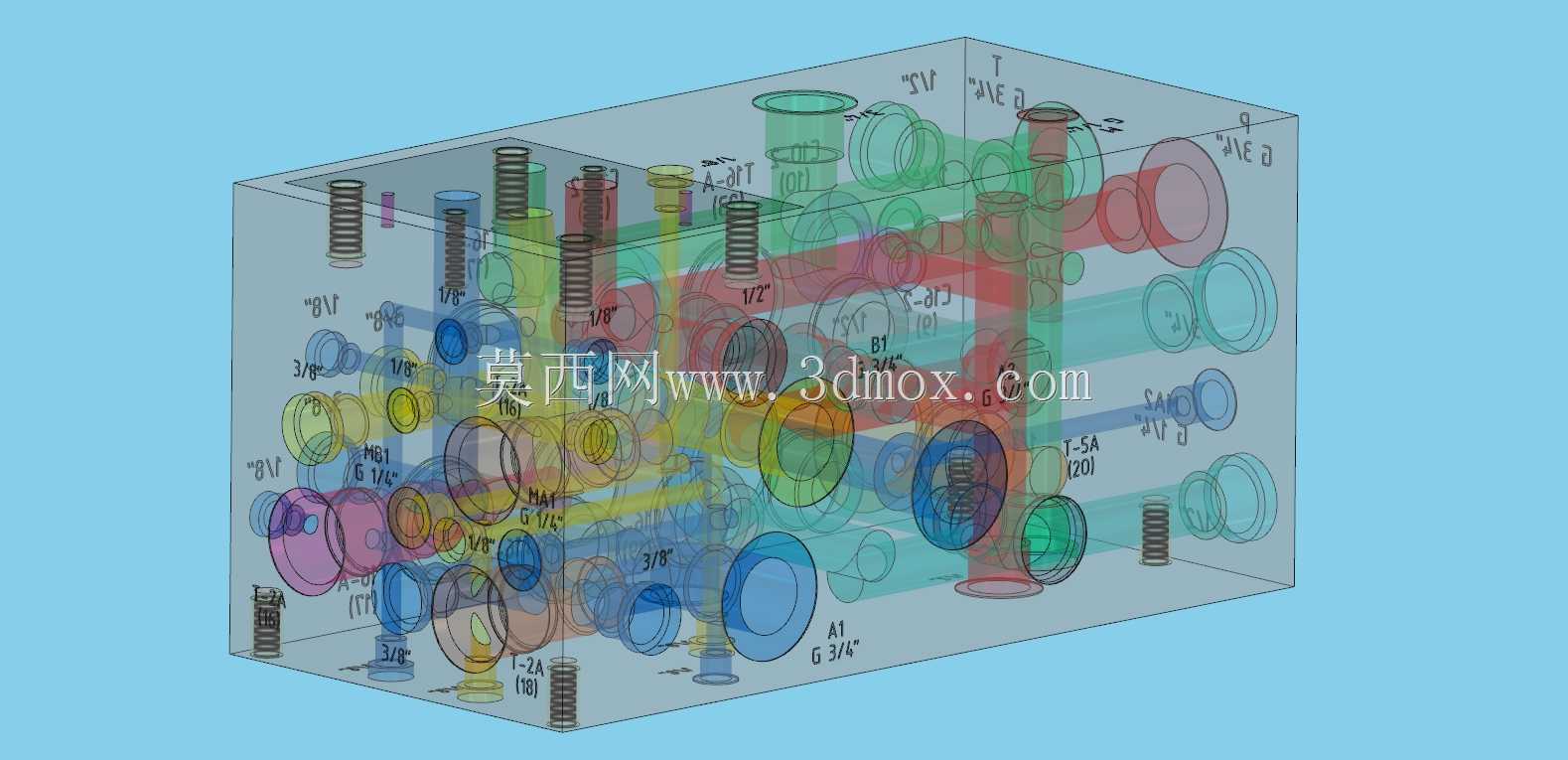

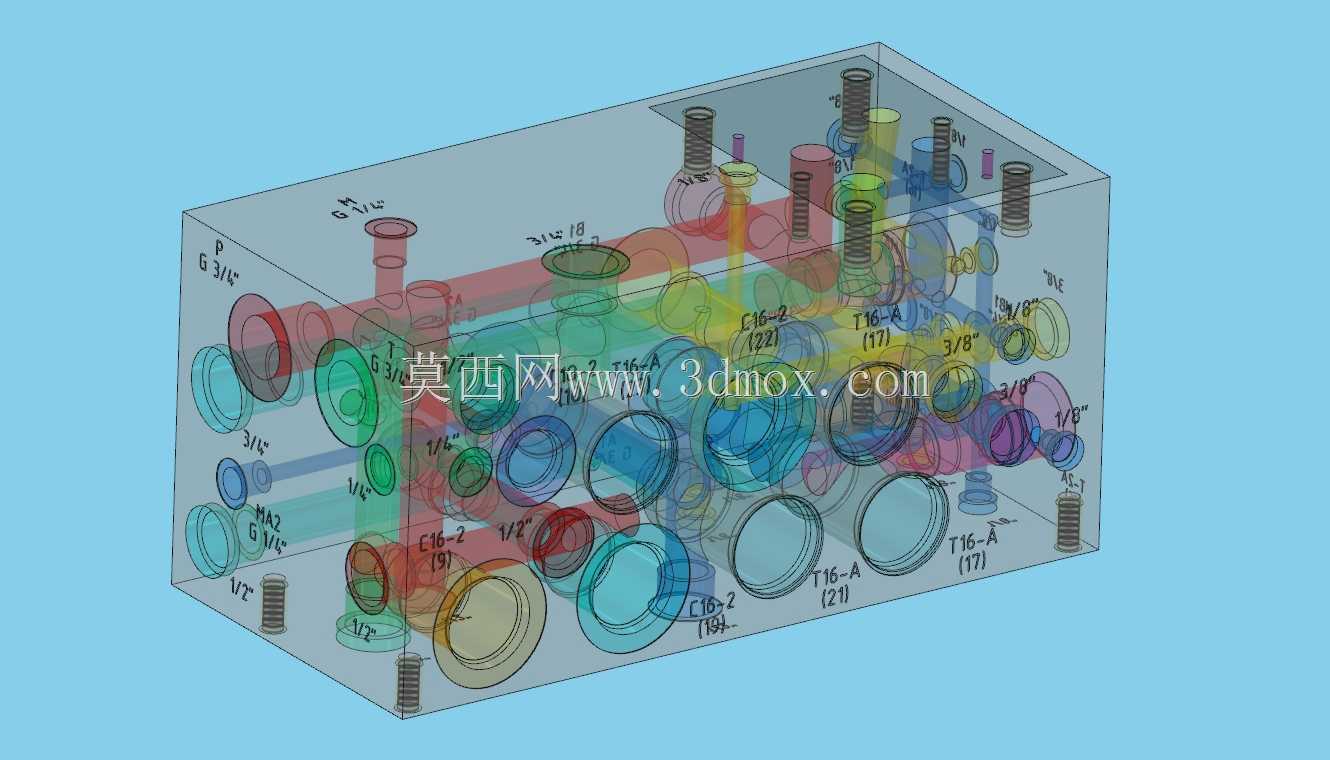

　　从三维建模角度看，该作品完整呈现了集成液压块最核心的结构关系：透明视图下可直接观察内部流道走向、弹簧腔、阀孔阶梯段以及各端口之间的连通逻辑。不同颜色区分的孔系有助于设计者检查油路是否误通、漏堵或存在工艺孔无法加工的问题。阶梯孔包含阀件插入段、密封配合段和流道交汇段，孔径变化处承担定位、通流和密封功能；细小深孔则多为控制油道、泄油通道或测压通道。建模时需要特别关注正交孔相贯后的残余壁厚，以及螺纹底孔与高压油道之间的安全距离，这些细节直接决定阀块在额定压力下的可靠性。

　　在工程应用中，这类阀块通常安装在液压站油箱上方、设备底座内部或执行机构附近。靠近执行元件布置时，可缩短高压软管长度，提高夹紧响应速度；集中安装在油箱顶部时，则便于维护人员统一操作电磁阀和观察压力点。块体自身刚性较高，内部油道受壳体保护，相比外露管路更能适应车间粉尘、切削液和频繁振动环境。设计复核阶段，可依据模型进行流道干涉检查、阀件装配模拟、维修空间验证和安装孔位核对，再结合工艺要求确定深孔钻加工顺序、堵头密封形式以及表面去毛刺处理范围。

　　整体来看，该结构把液压系统中原本分散的连接关系压缩到一个规则块体内，既体现了集成油路在空间利用上的优势，也保留了标准液压阀件组合的灵活性。对于从事液压站设计、专用设备改造和工装夹具开发的工程人员，这类模型可用于理解阀块内部孔道布局、端面接口分配以及安装边界约束，在后续选型和细化设计时能够更直观地平衡通流能力、加工工艺与装配维护需求。
