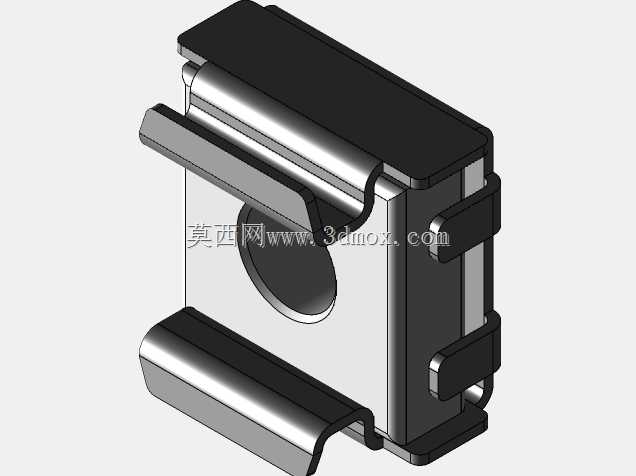

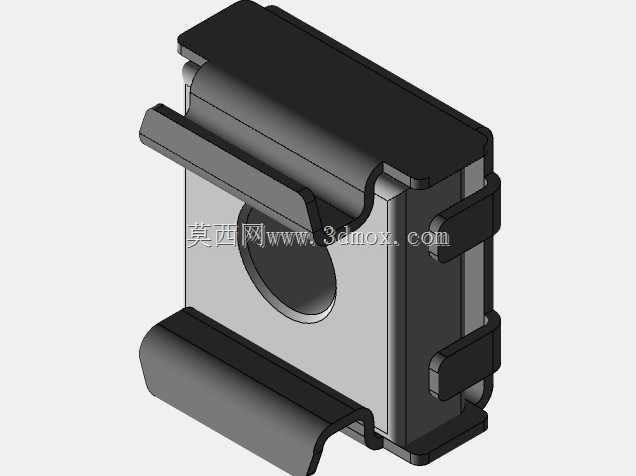

M6规格卡装带壳方螺母紧固组件

　　这套卡装式带壳方螺母组件，最初是为通讯机柜、机架式钣金装配场景开发的紧固方案，在19英寸标准机柜、通讯设备插箱、钣金机箱的层板与立柱连接工位中使用频率极高。常规机柜装配时，钣金立柱预先冲制好对应规格的方孔，现场布线、装配件调整过程中不需要提前在孔位内预装焊死螺母，作业人员只需将该组件外侧的弹性卡扣对准钣金方孔推入，卡扣两侧的弹片即可卡在钣金背面完成预固定，螺母本体被包裹在冲压成型的金属壳体内，不会在装配过程中脱落、移位，后续穿入螺钉锁紧时，螺母不会跟转，大幅降低了机柜现场装配、后期运维改配的作业难度。

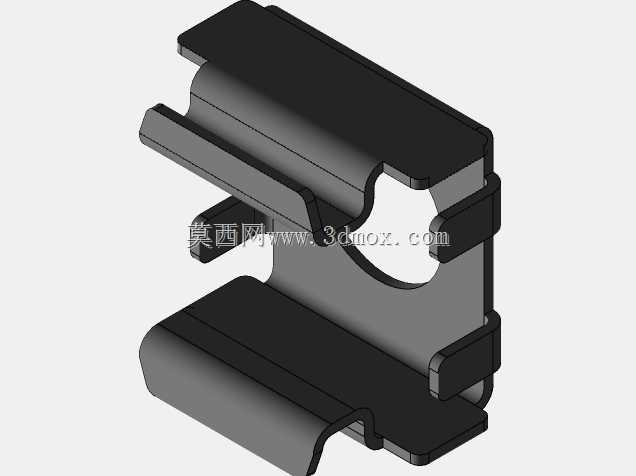

　　从结构设计逻辑来看，该组件没有采用一体加工的实心螺母结构，而是拆分为弹性卡爪外壳与内嵌方形螺母两个核心部分：外壳采用薄金属板冲压折弯成型，上下两端延伸出带弧度的弹性卡舌，两侧预留导向翻边，推入钣金方孔时，卡舌受孔壁挤压向内收拢，完全穿过方孔后弹片回弹，卡在钣金背面实现轴向限位；外壳中部的容纳腔尺寸略大于内嵌方螺母的外轮廓，方螺母在腔体内保留了微小的径向浮动余量，这个浮动量是该结构最核心的设计巧思——机柜钣金冲压加工时，不同批次的孔位会存在小幅位置公差，多颗螺钉对接装配时，孔位同轴度误差很容易导致螺钉无法顺利旋入，浮动的螺母可以在小范围内自适应调整对位位置，补偿钣金加工、装配累积的位置偏差，避免硬对位造成的螺纹错牙、螺钉拧偏问题。

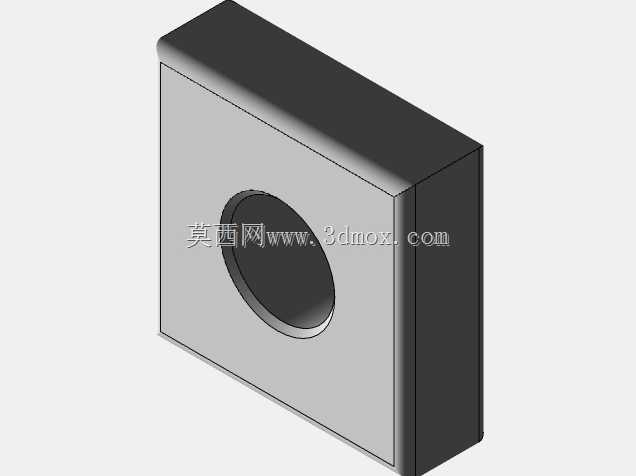

　　组件的螺纹规格为M6，是通讯机柜、工业钣金设备中最通用的紧固螺纹规格，常规适配板厚在1到2毫米之间的冷轧钢板、铝板机柜立柱，外壳的卡扣跨距完全匹配标准机柜方孔的开孔尺寸，推入后外壳与钣金表面贴合，不会出现凸出卡滞、干涉相邻插箱安装的问题。内嵌方螺母的螺纹段长度满足常规M6螺钉的啮合深度要求，锁紧后螺纹啮合牙数足够提供可靠的夹紧力，满足机柜内设备挂载、层板承重的紧固需求，外壳两侧的折弯挡边将方螺母完全限位在壳体内，既限制螺母的周向转动，又不会完全锁死螺母的微调空间，在反复拆装、多次维护的场景下，卡扣的弹性不会出现明显疲劳衰减，组件可以反复拆卸更换位置，不需要像压铆螺母那样一次性固定死，在通讯基站设备扩容、机柜内配件调整的场景下，运维人员不需要额外工具就能快速调整螺母安装位置，适配不同尺寸设备的安装孔距。

　　建模过程中需要重点把控几处配合边界：首先是弹性卡舌的折弯角度与回弹间隙，卡舌末端的导向斜面要做顺滑过渡，推入方孔时的阻力控制在徒手即可按压到位的区间，同时卡舌回弹后的倒扣量要足够，避免组件受拉扯时从孔位脱出；其次是内嵌方螺母与外壳腔体的配合间隙，间隙过大会导致螺母在腔体内晃动量过大，螺钉旋入时容易偏斜，间隙过小则会完全锁死螺母，失去浮动补偿孔位误差的作用；外壳上下两处弧形弹臂的轮廓要避让开钣金方孔的边缘，安装后弹臂紧贴钣金表面，既提供预紧的摩擦力，又不会在钣金表面留下压痕。这类紧固组件替代了传统的压铆螺母、焊接螺母方案，不需要在钣金加工阶段提前完成压铆、焊接工序，钣金件可以统一冲孔后通用化备货，装配阶段再根据实际需求灵活布置螺母位置，大幅降低了钣金件的定制备货成本，在通讯设备、工业控制柜、服务器机架这类需要频繁调整装配点位的产品中，已经成为标准化的通用紧固配件。
