气动驱动二通内螺纹球阀总成结构

　　这套总成把角行程气动执行机构与两片式内螺纹二通球阀整合在一起，主要面向压缩空气、净水、轻油、低压蒸汽冷凝水以及常规中性流体的自动通断控制。现场使用时，执行器通过压缩空气驱动输出轴旋转90度，带动阀杆使球芯在阀座之间完成全开或全关动作；相比手动球阀，它不需要操作人员到管路旁扳动手柄，可接入电磁阀、限位开关和PLC回路，在设备远程启停、工艺管线联锁、灌装工位切换、水处理反洗支路切断等场景中减少人工操作。

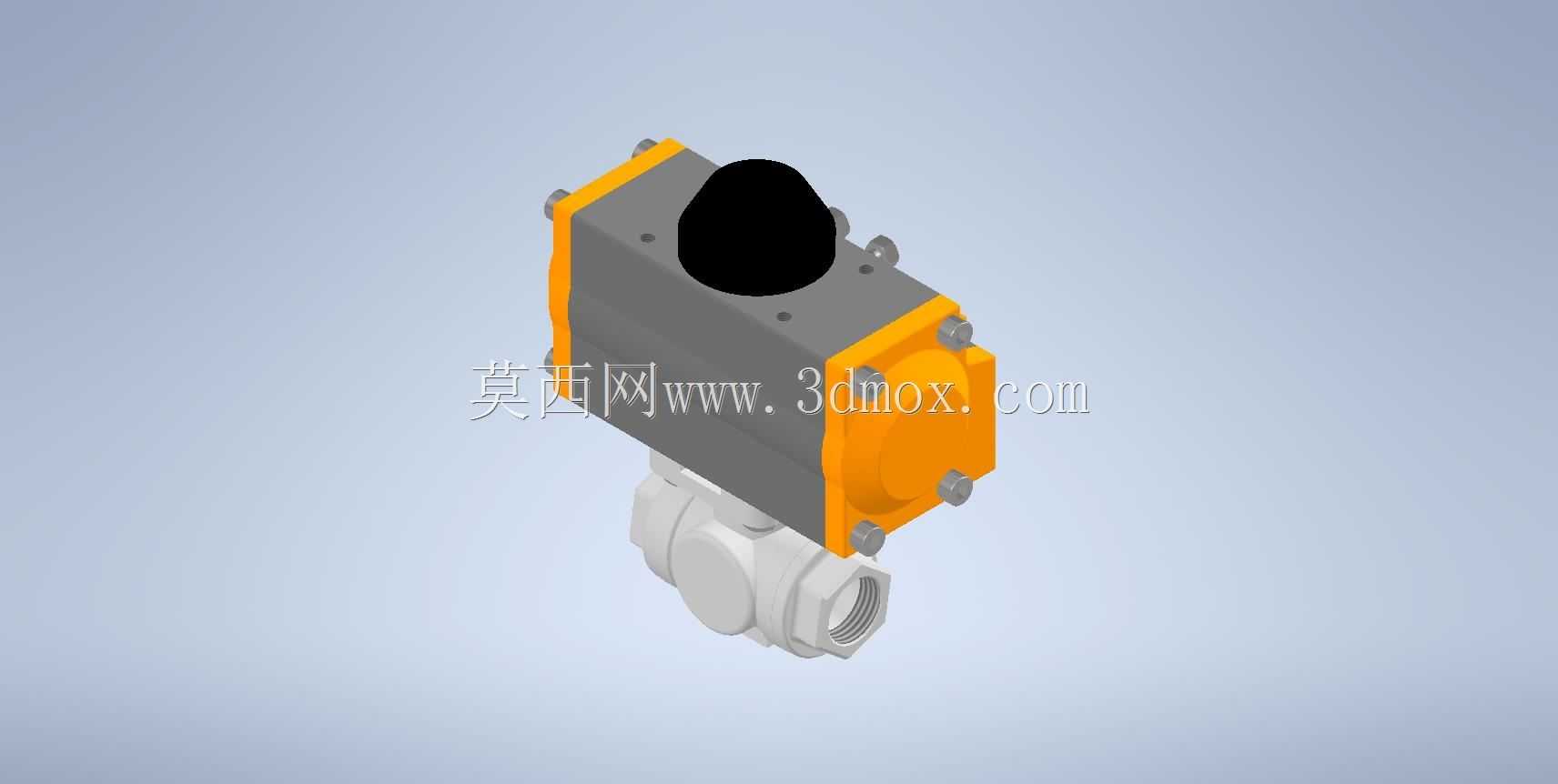

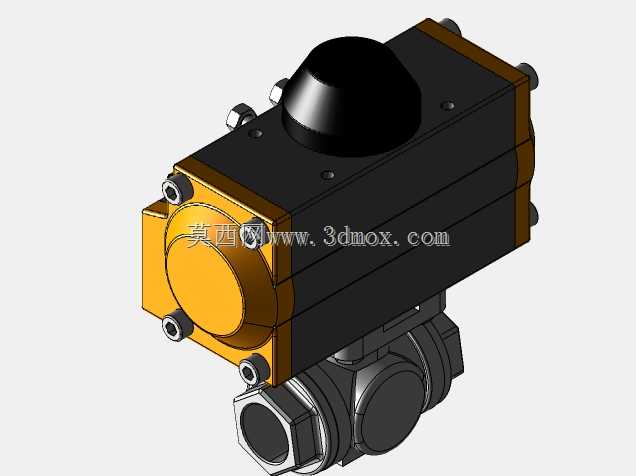

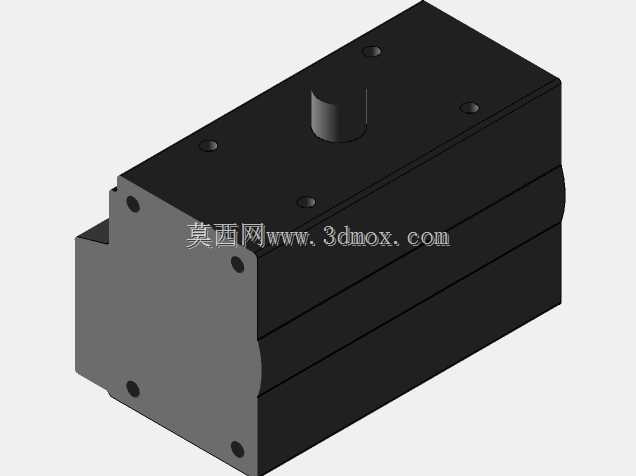

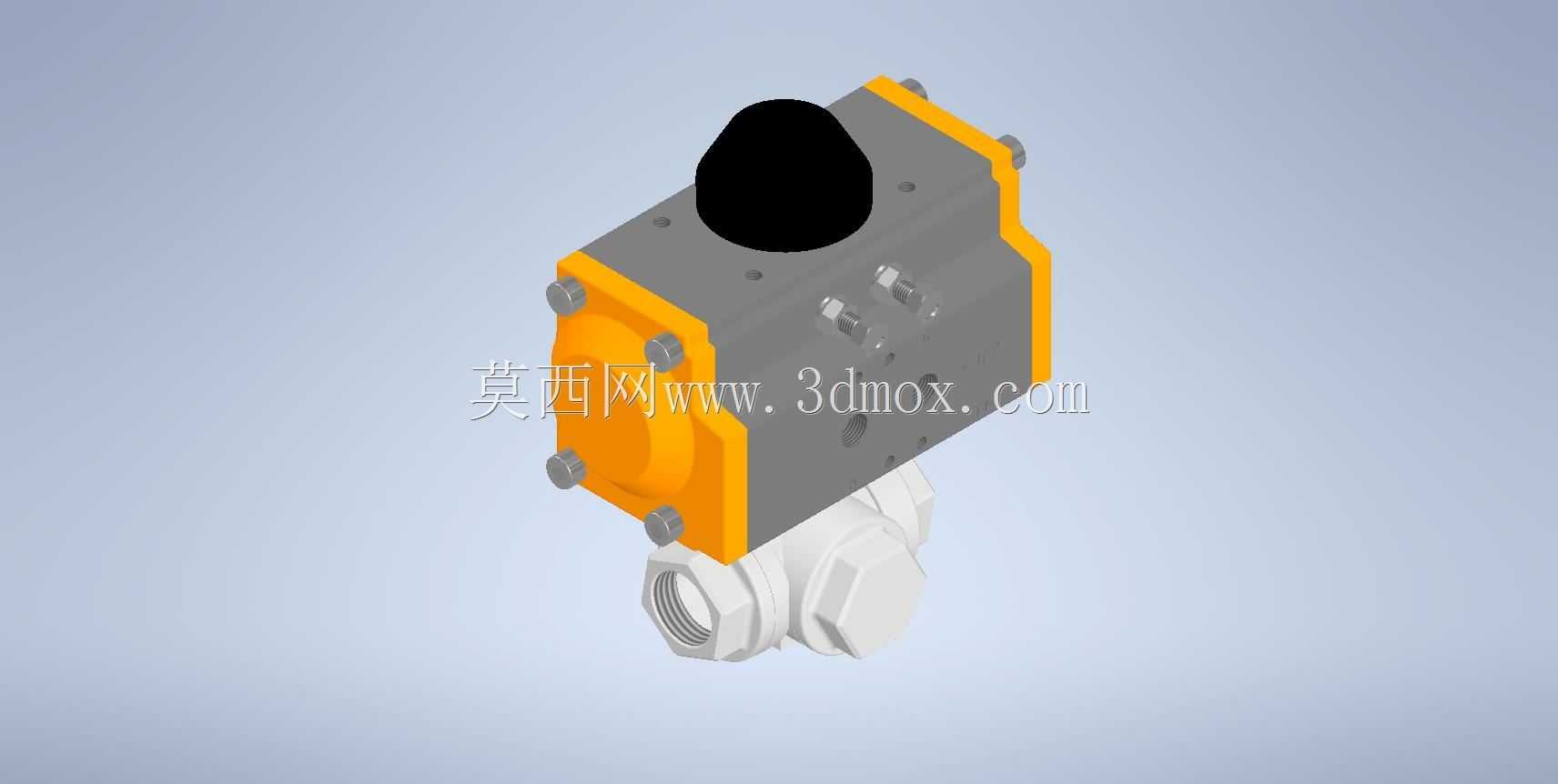

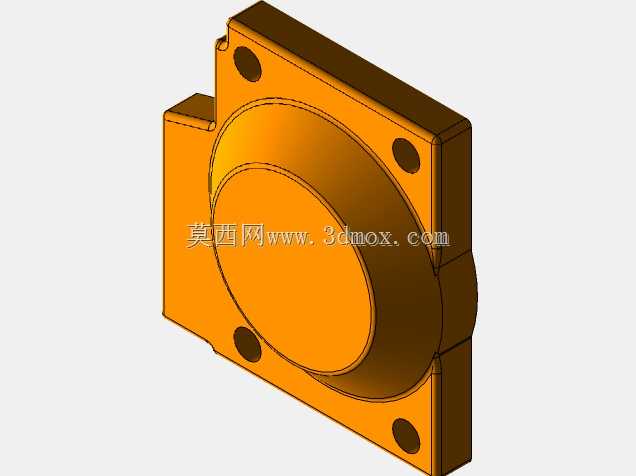

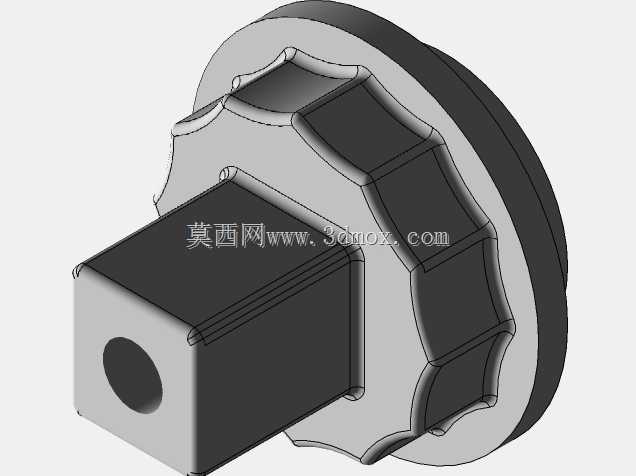

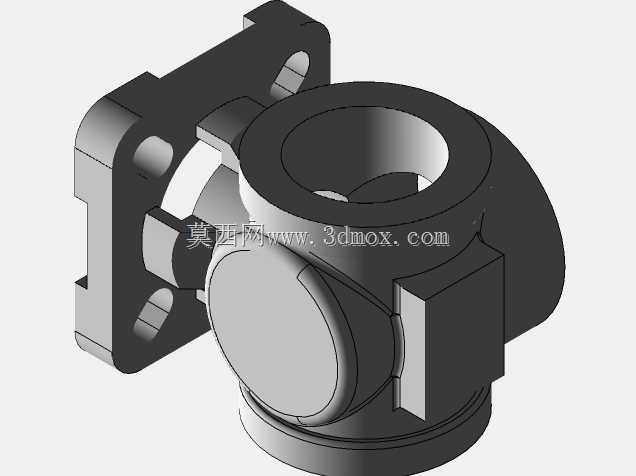

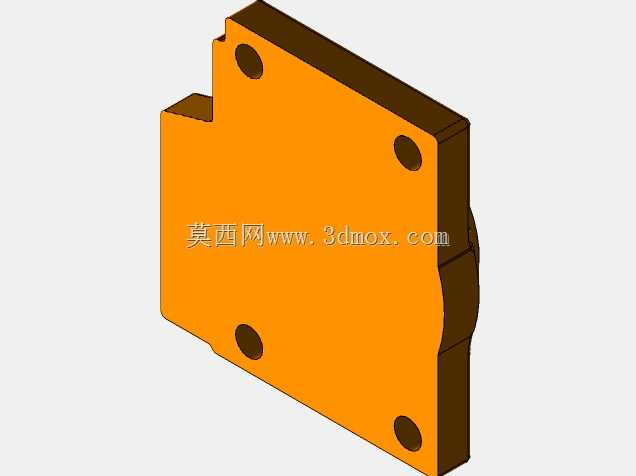

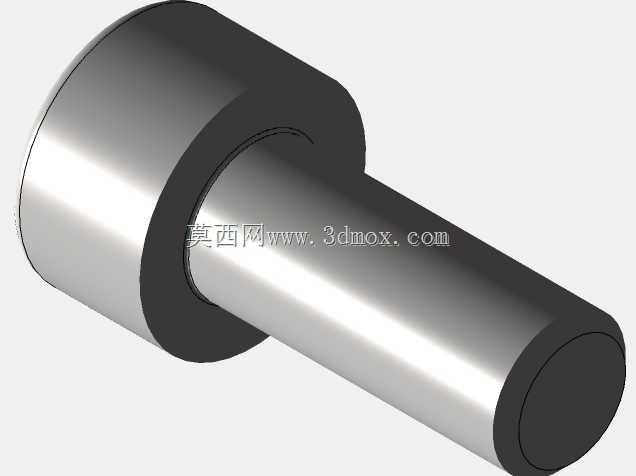

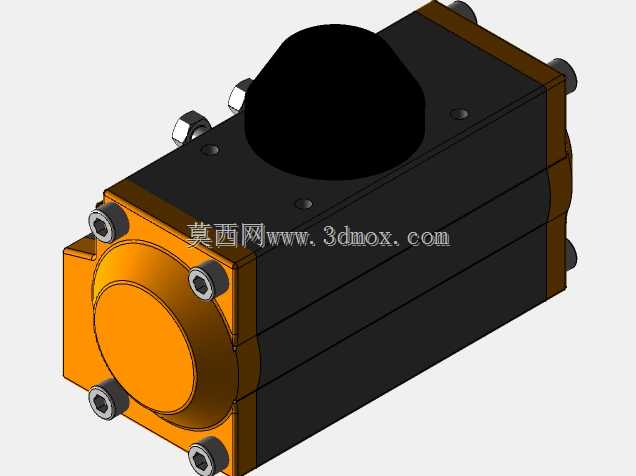

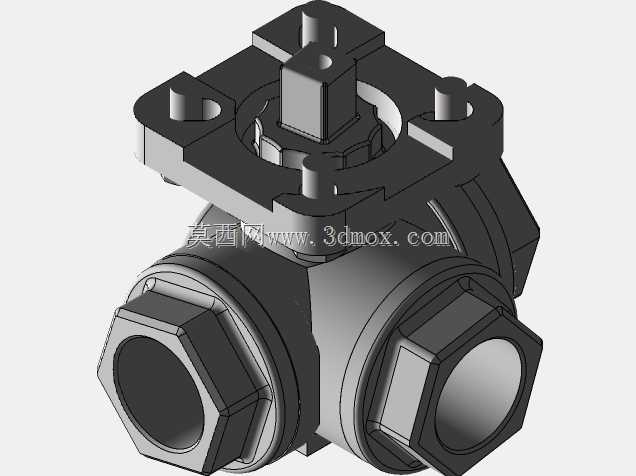

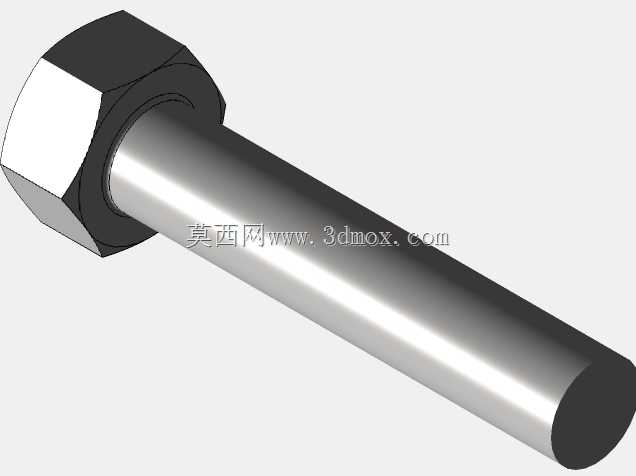

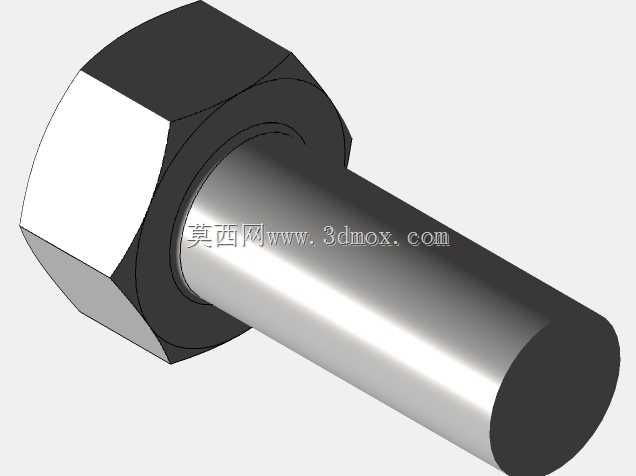

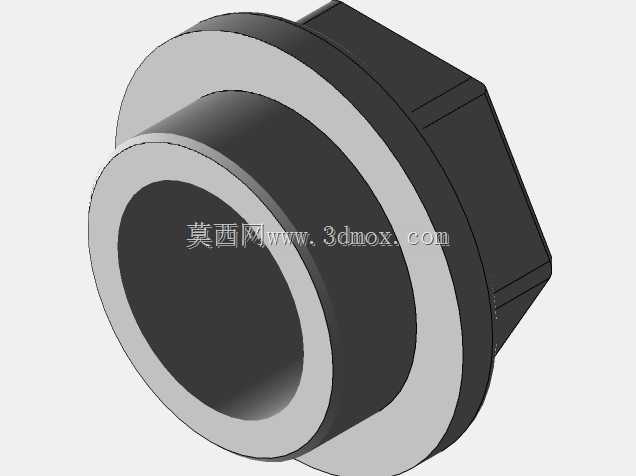

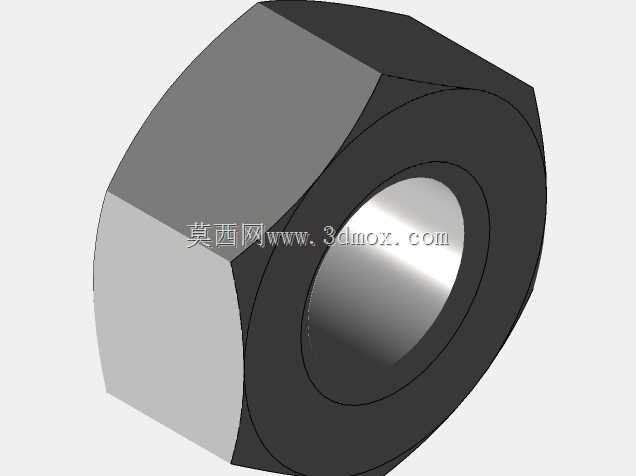

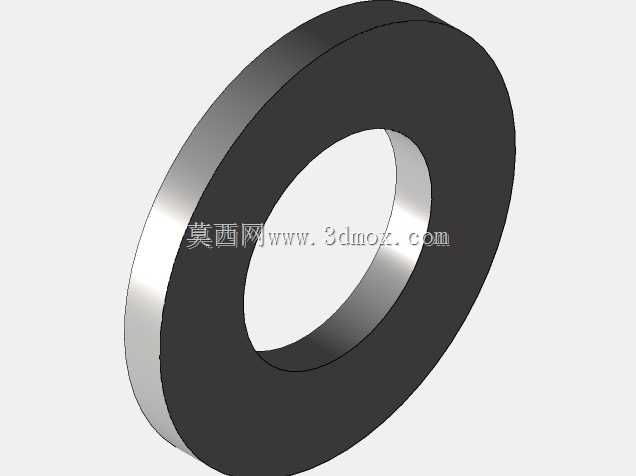

　　结构布置上，执行器位于阀体上方，输出轴与阀杆同轴连接，侧向端盖用紧固件压紧，内部活塞齿条把气缸直线运动转换为齿轮轴的角行程。阀体下部采用内螺纹接口，适合直接拧入现有镀锌管、不锈钢管或软管转接接头，在紧凑型撬装设备、水处理机柜、小型液压站和冷却循环管路中占用空间较小。模型保留了执行器壳体、端盖、顶部气路/指示部位、连接支架、阀杆、阀体、球芯通道和螺纹端口等关键外形，能够用于设备布局校核、管线干涉检查、操作维护空间预留以及气动控制方案沟通。

　　从安装边界看，选型时不能只核对阀门公称通径，还要同时考虑执行器的宽度、高度和端部突出量。阀体两侧螺纹接口需要留出扳手旋合空间，若管路贴近墙板或机架，螺纹端到执行器侧面的距离不足会导致安装困难。执行器顶部应保留气源接头、调节螺钉或限位反馈元件的装拆位置，正面和侧面不宜被线槽、横梁完全遮挡。阀杆轴线建议保持在便于观察阀位指示的方向，水平管道上竖直安装执行器较为常见；若空间受限需要侧向布置，应确认执行器自重、振动和排水方向不会影响气路元件寿命。

　　设计思路上，球阀部分依赖球芯通孔与流道对中实现低阻力流通，全开时介质沿直通通道流过，压损较小；全关时球芯球面与弹性阀座贴合，形成密封。执行器输出扭矩需要覆盖阀座摩擦、介质压差造成的球芯负载以及长期使用后的安全裕量，不能简单按阀体手动力矩选取。对于频繁动作的自动化线，还要关注气源压力波动、电磁阀流量、执行器单双作用形式以及失气状态要求：单作用弹簧复位在断气时可回到安全阀位，双作用结构则依靠两侧进气控制开关，扭矩输出更对称。

　　在三维建模和设备选型阶段，该总成可作为管路自控元件的空间参考。布置时先确定两接口中心高度和螺纹规格，再把执行器外轮廓纳入整机包络，检查门板开启、滤芯抽出、管路保温层和接线盒是否冲突。维护方面，阀杆填料、阀座磨损和执行器端盖密封都属于实际运行中需要考虑的部位，因此模型周围不应塞满其他构件。底部螺纹阀体重心较低，上部执行器轮廓较宽，支架过渡区承担扭矩反力，机架或管夹设计应避免仅靠细短螺纹承受全部侧向载荷。

　　对于工程图深化，可据此继续补充气源接口方位、电磁阀安装面、限位开关反馈、阀位指示标识、螺纹密封长度和接管扭矩等细节；对于方案评审，它能直观看出自动阀门相比手动阀门在高度、宽度和检修空间上的差异，避免管路完成后才发现执行器与护罩、桥架或相邻阀件干涉。
