M4规格带弹性保持架方形卡装螺母

　　这类带保持架的方形螺母，是工业铝型材框架、通讯机柜走线架、钣金机柜拼装、自动化设备护罩搭建场景里非常常用的预装紧固件，和普通焊接螺母、压铆螺母的使用逻辑完全不同，它不需要提前在型材槽口或者钣金折边处做攻丝、压铆工序，依靠外侧弹性保持架的卡扣结构，就能预先卡入标准工业铝型材的T型槽、钣金方孔或者C型安装轨的槽腔内，在未穿入锁紧螺栓之前，螺母本体不会从槽道里滑脱、掉落，哪怕装配过程中框架翻转、工位挪动，预装好的螺母也能保持在预设安装点位附近，大幅减少高空装配、封闭腔体内装配时反复对位、伸手掏取螺母的麻烦。

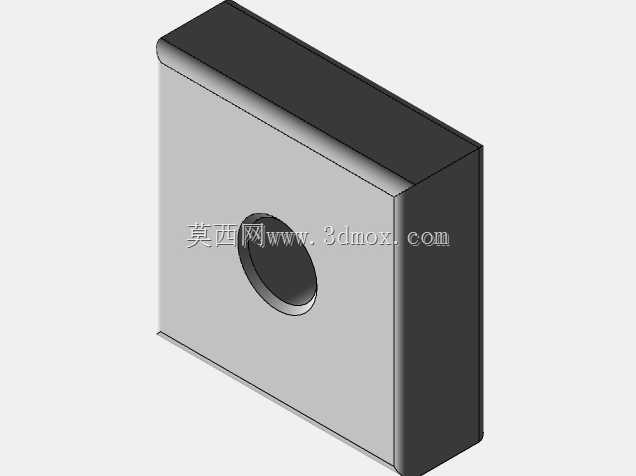

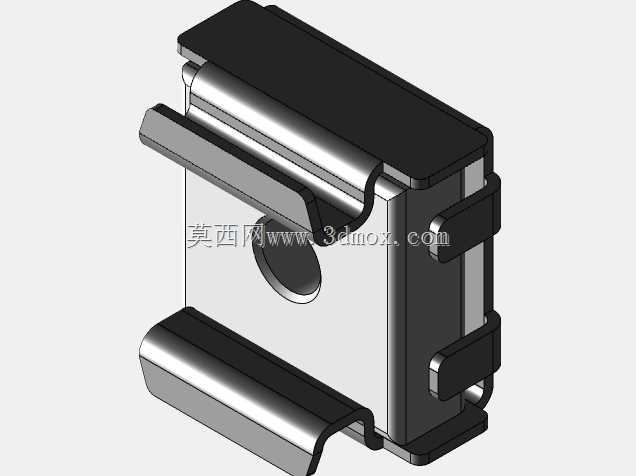

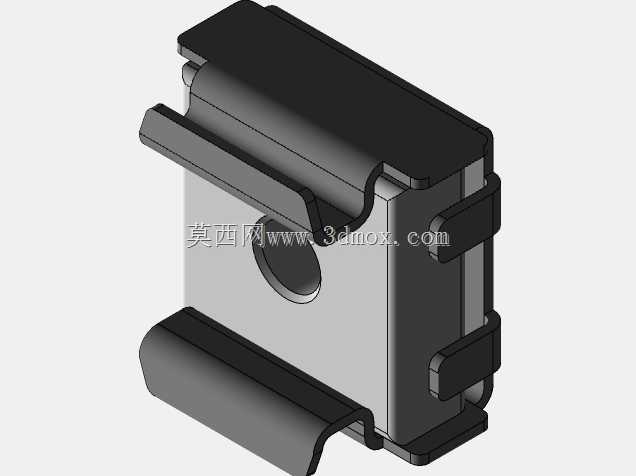

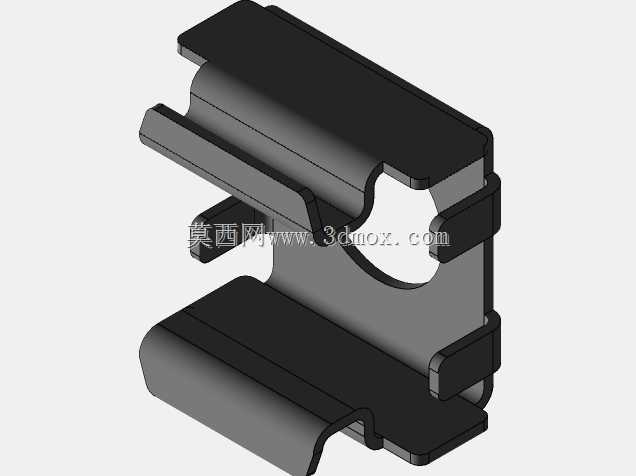

　　从结构设计逻辑来看，整套零件分为两个核心部分：中间的方形螺母本体采用标准M4内螺纹，螺纹精度适配常规4.8级、8.8级内六角或者十字盘头螺栓，方形的本体外形和铝型材槽腔的内部宽度做了间隙匹配，当螺栓拧入时，方形螺母的两个平行侧边会卡在槽腔的防转限位面上，不会跟着螺栓同步转动，保证拧紧过程中扭矩可以正常加载。外侧的弹性保持架采用冲压弹钢或者不锈钢折弯成型，上下两处外翻的弹性卡扣臂在自由状态下的外廓尺寸略大于槽道的开口宽度，装配时只需要顺着槽道方向把组件推入，卡扣臂受槽口边缘挤压发生弹性内收，完全进入槽腔后卡扣臂回弹张开，卡在槽道的内壁台阶上，既限制螺母整体从槽口向外脱出，又不会完全锁死螺母在槽道长度方向的滑动能力——作业人员可以根据实际安装孔位的偏差，在槽道允许的行程范围内微调螺母的轴向位置，补偿钣金折弯、型材切割、护罩开孔带来的位置累积误差，这一点在多零件拼接的通讯设备机架、生产线防护栏装配场景里实用性很强，很多时候现场开孔和预设点位出现1到3毫米的偏差，不需要重新扩孔或者返工，滑动调整螺母位置就能对准安装孔。

　　从安装边界和尺寸适配的角度，这款M4规格的卡装螺母，适配的是市面通用的20系列、30系列工业铝型材的槽宽6毫米标准T型槽，也适配厚度1.5到2.5毫米的钣金折弯C型轨，螺母本体的厚度控制在5毫米左右，推入槽腔后，螺母的螺纹端面和槽道底面的贴合间隙小于0.3毫米，螺栓锁紧后，保持架的弹性结构会提供持续的预紧张力，哪怕设备长期运行受到振动、温度循环变化，螺纹副也不容易出现松退，相比直接丢进槽道里的普通方形螺母，带保持架的结构完全避免了螺母在槽腔内倾斜、错位、卡滞的问题：普通无保持架方螺母在竖装的铝型材槽里，很容易因为重力滑到槽道底部，或者在穿螺栓时歪倒，导致螺纹孔和安装孔不对中，装配工人经常需要用磁铁或者细铁丝伸到槽里拨正螺母，而带保持架的组件推入后始终保持螺纹端面和槽口方向平行，穿螺栓时可以轻松对准螺纹入口，单颗紧固件的装配耗时能缩短六成以上。

　　在实际通讯设备装机场景里，这类螺母大量用在通讯基站的机架内部附件固定、走线架的设备安装条、服务器机柜的PDU电源固定、导轨式交换机的安装位调整场景，运维人员后期加装设备的时候，不需要把整根铝型材的端盖拆开往槽里塞螺母，只需要从槽道的任意开口位置把保持架螺母压入，滑动到需要的位置就能直接固定附件，后期改线、加装传感器、调整护罩位置的时候，松开螺栓就可以重新滑动螺母调整点位，不需要在型材上额外钻孔，不会破坏型材的表面防腐层。在自动化设备的外围护罩装配场景里，钣金框架的拼接位经常需要安装亚克力门板、传感器安装支架、走线线槽，使用这种带保持架的方螺母，所有预装工作都可以在型材下料完成后提前在地面工位完成，把对应数量的螺母提前卡入每一根型材的槽道里，整体框架拼装的时候直接锁螺栓即可，不需要在框架竖立之后再在高空或者狭窄空间里处理螺母，既降低了装配的安全风险，也让整个框架的紧固件点位一致性更好。

　　建模过程中需要重点注意几个配合细节：保持架的卡扣折弯处要做合理的圆角过渡，避免冲压成型时出现应力集中导致卡扣断裂，卡扣的回弹行程要控制在0.8到1.2毫米之间，弹力过小会导致螺母卡持力不足容易滑脱，弹力过大则会导致推入槽道的时候阻力太大，装配困难；螺母本体的方形边角要做小倒角，既方便在槽道内滑动，也避免刮伤铝型材槽内的阳极氧化层；螺纹孔的同轴度要和保持架的中心孔保持对齐，保证螺栓穿过保持架的让位孔后可以顺畅拧入螺纹，不会出现干涉。整个组件的外形轮廓没有突出槽道表面的结构，安装完成后保持架完全隐藏在槽腔内部，设备外侧没有凸起的零件，不会刮伤线缆或者装配人员的手部，非常适合布线密集、操作空间狭小的通讯设备内部使用。
