M5规格卡装式带壳方螺母紧固组件

　　在通信机柜、服务器机架、工业电气控制柜以及各类钣金框架设备的装配现场，紧固件的选型往往直接决定后期运维效率。M5带壳方螺母正是针对这类场景开发的卡装式紧固元件，它不需要在板材背面预先焊接螺母，也不依赖攻丝螺纹，而是依靠弹性外壳直接卡在预制方孔或长圆孔内，为面板、导轨、层板、走线架以及外挂附件提供可靠的M5内螺纹连接点。

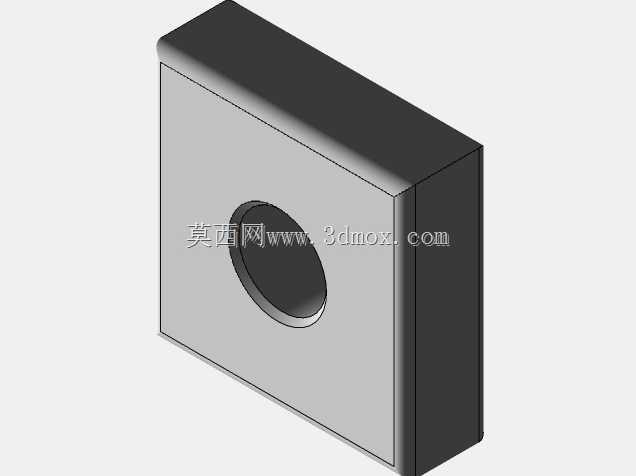

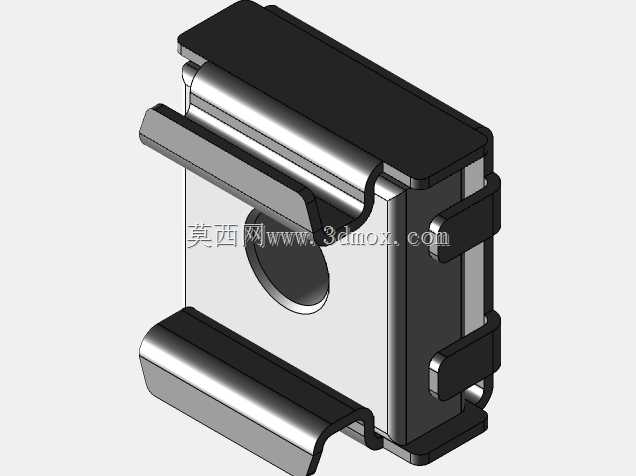

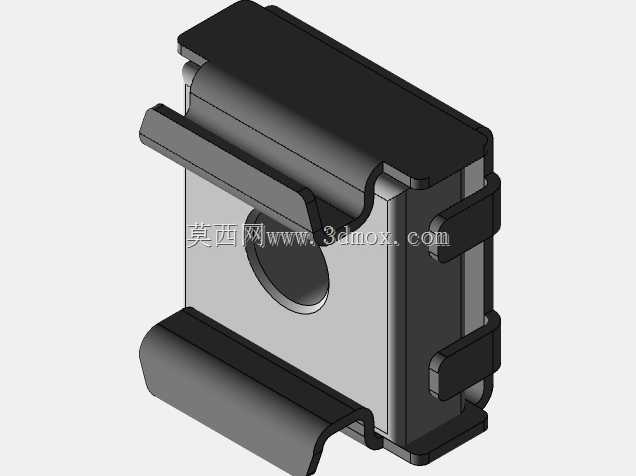

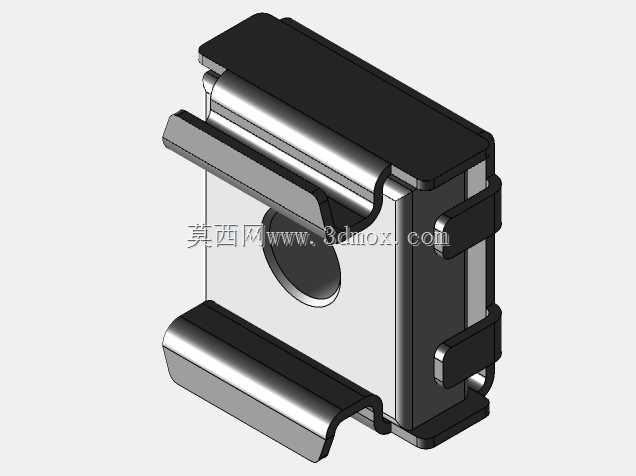

　　从实际使用方式看，该组件由方形螺母本体和冲压成型的弹性金属外壳组成。螺母本体居中布置，外壳两侧带有弹性卡爪和导向翻边，装配时将组件沿钣金孔位推入，卡爪越过孔边后自动回弹，形成轴向限位；正面的M5螺纹孔与安装孔同轴，穿过螺钉即可完成夹紧。由于螺母在外壳内保留了一定浮动量，它能够补偿钣金孔位的加工偏差，降低多孔位对齐难度，这在批量机柜装配中尤其重要。

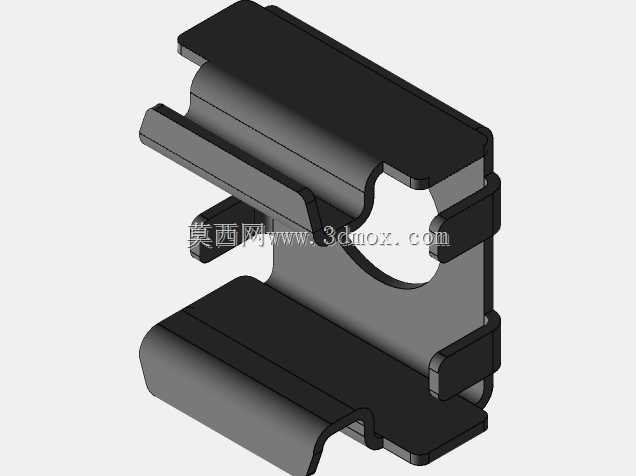

　　结构设计上，外壳承担定位、防脱和导向功能，方形螺母承担承载功能。外壳上下延伸的弹性臂在卡入后贴合板背，正面挡边压在板孔外侧，使组件在未装螺钉时也不会从孔中脱落；侧向卡扣则限制螺母本体旋转，保证拧入螺钉时内螺纹不会随动。螺母端面与外壳之间的间隙形成浮动补偿，当配对件孔位存在轻微偏移时，螺纹中心可在小范围内自适应调整，避免螺钉强行装配造成的错牙或钣金孔变形。

　　外形与安装边界需要结合机架板材条件确认。该规格对应M5螺纹，适配常见机柜立柱厚度范围，钣金开孔通常采用方形孔或带让位的矩形孔，孔边到折弯壁之间应预留卡爪展开空间。三维建模时，外壳的折弯圆角、卡爪斜入角和背部弹臂高度都应完整表达，否则在数字样机中容易出现干涉误判。螺母本体厚度决定螺纹有效啮合长度，外壳外轮廓则决定安装孔周边的最小平面边界；若邻近位置布置线束、线槽或接地铜排，需要避开弹性臂下压区域。

　　这类紧固件广泛用于19英寸机架、网络机柜、配电屏、自动化设备框架、钣金机箱和轨道交通电气柜。设备出厂前，外壳可预先卡装在立柱孔位上，现场维护时只需拧入或松开螺钉，便能完成交换机、PDU、挡板、导轨、门板支架等附件的拆装，避免了拉铆螺母不可逆、焊接螺母定位差以及薄板攻丝易滑牙的问题。

　　从受力角度看，M5螺纹适合机柜内部中等载荷连接，如固定安装板、轻型导轨、线缆管理件和面板支架。承载能力不仅取决于螺母材质，还与板材厚度、孔位精度、螺钉强度及拧紧方式有关。工程应用中应控制螺钉旋入长度，既要保证足够啮合圈数，又不能因过长而顶伤背部线束或相邻模块；在有振动的设备上，可配合弹垫、齿形垫圈或螺纹锁固措施，维持夹持力稳定。

　　建模处理时，建议将外壳、螺母本体作为子装配关系表达，保留卡爪与板厚的装配位置，而不是简单建成单一实体。外壳弹片属于薄壁冲压件，折弯半径和料厚对真实卡入力影响明显；方螺母外廓与壳体内腔之间应体现微动间隙，螺纹孔可按详细牙型或简化装饰螺纹分别处理，用于结构评审时重点检查孔位同轴、安装工具空间和背部避让。

　　在整机布局阶段，这类卡式螺母的价值还体现在柔性装配上。机柜立柱通常预加工连续孔系，现场可根据设备高度选择任意孔位安装螺母，无需重新机加工。对于需要频繁调整安装位置的层板、导轨和附件，这种可拆可换的连接方式能显著减少改型成本；即使个别螺纹损坏，也可拆除外壳更换新组件，维护难度远低于固定式压铆或焊接螺纹。

　　设计校核时应关注三个边界：一是卡爪相对板孔的插入方向，必须保证弹臂能够顺利越过孔边并完全张开；二是螺钉头或垫圈的压紧范围，应覆盖外壳正面承力区，避免局部压偏；三是相邻折弯边、翻边孔和加强筋不能阻挡螺母浮动。把这些细节在三维阶段落实，后续钣金加工、装配和维护环节才能获得稳定、可重复的紧固效果。
