气动驱动二分之一英寸三通螺纹球阀

　　这套三通球阀把上部气动执行机构与下部螺纹阀体整合为一体，常见于水处理撬装、化工配料、压缩空气分支、小型液压站及自动化流体切换工位。现场管路需要在两路进口之间择一供给，或者把单路介质分流到两个下游支路时，靠阀芯内部L形或T形通道的转角变化完成流向改变，不必像两通阀那样并联多只阀门、额外铺设旁通管，管路布局更紧凑，泄漏点也随之减少。

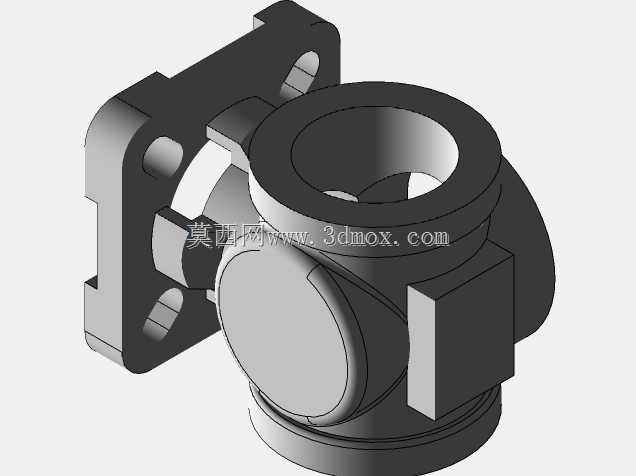

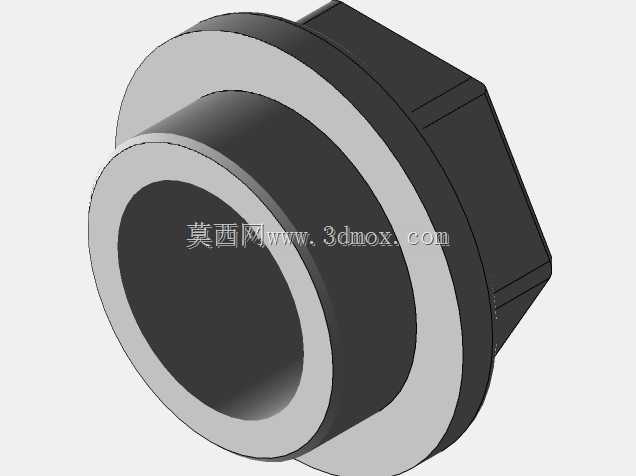

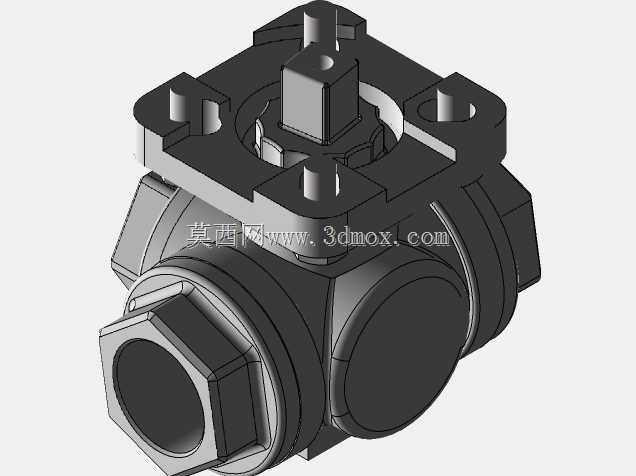

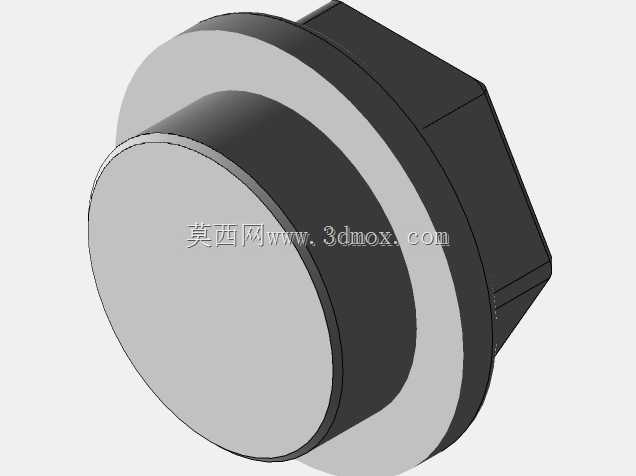

　　从结构拆分来看，下部阀体采用内螺纹接口，三个端口沿阀体呈合适角度布置，端口公称通径对应1/2英寸规格，适合小口径支管、试验台管路和设备内部流体回路。阀体外形保留六角加强段，装配时可用管钳直接夹持，避免拧紧过程中力矩作用到执行器连接支架。阀芯与密封座藏在阀体中腔，通道转折处做圆滑过渡，可降低介质在换向位置的局部阻力；螺纹端部留有足够旋合长度，与常规管螺纹接头配合后能够形成稳定密封。

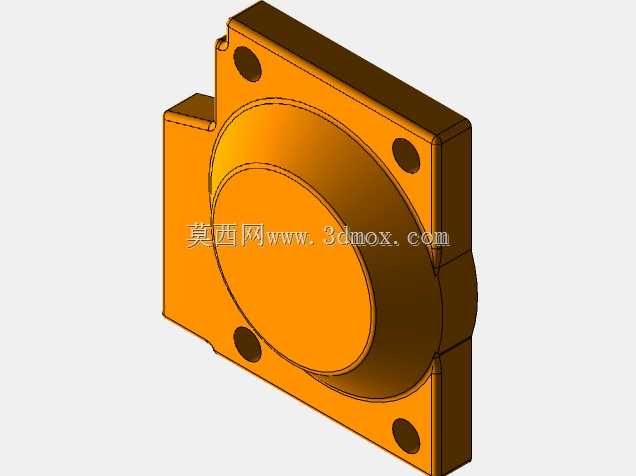

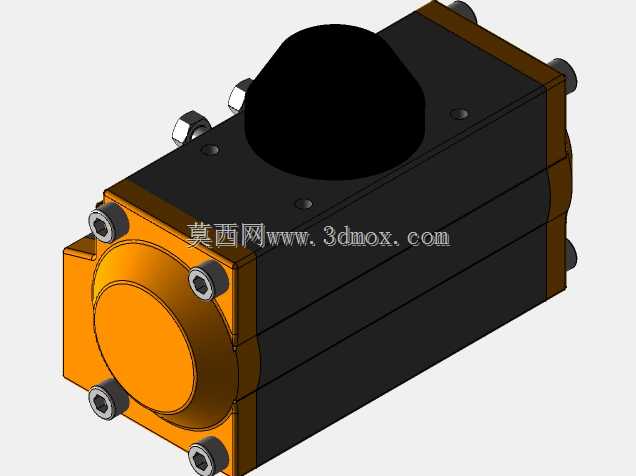

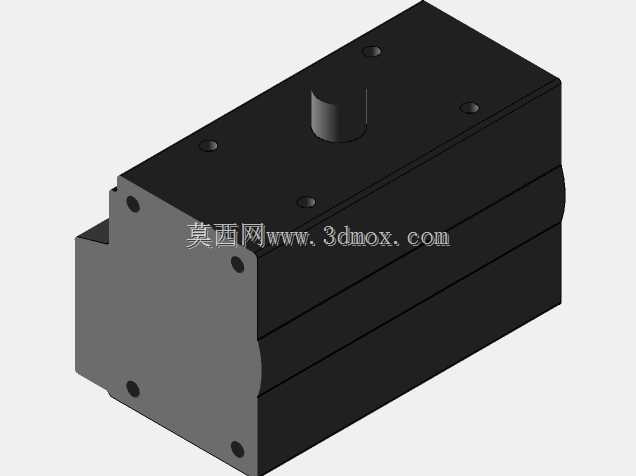

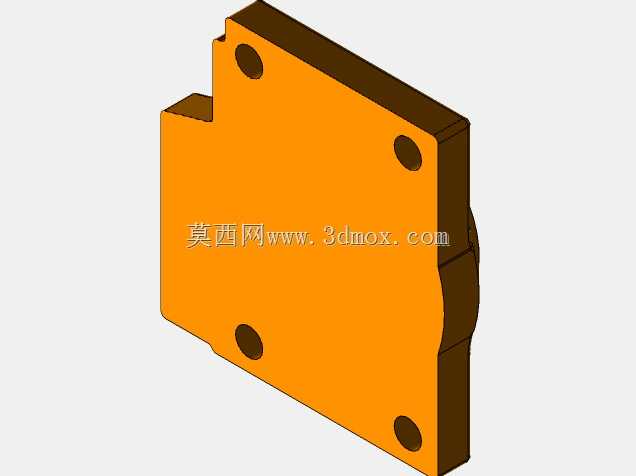

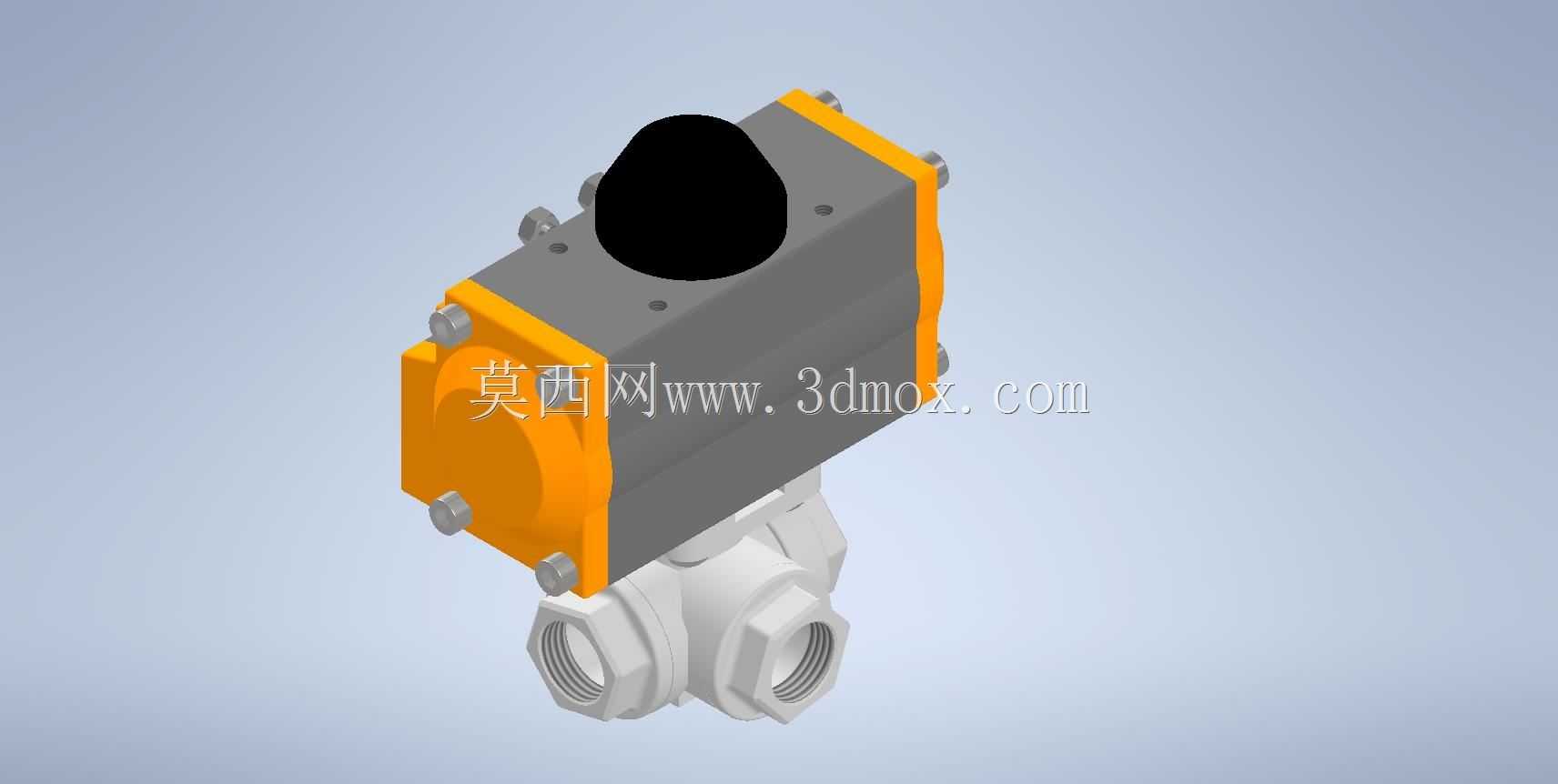

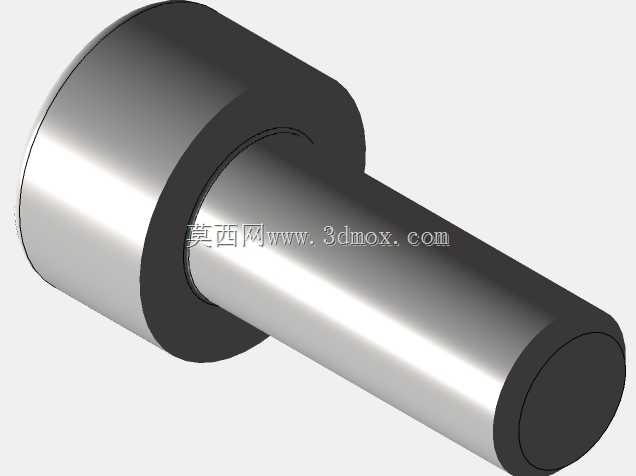

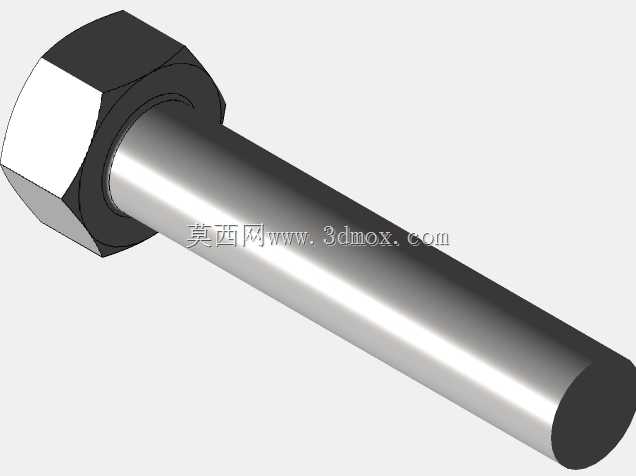

　　上部气动执行器采用齿轮齿条式驱动思路，压缩空气进入气缸后推动活塞，经齿条带动中心齿轮轴旋转，输出轴再通过阀杆连接球阀阀芯。执行器壳体两侧端盖用多颗螺栓压紧，端盖与壳体之间形成密封腔；壳体侧面的橙色端块既承担气缸端盖功能，也在视觉上区分动力部件。顶部黑色指示帽随输出轴同步转动，巡检人员站在设备旁即可直接判断阀门处于哪一路导通状态，不必拆卸护罩或额外加装反馈装置。执行器与阀体之间设置连接支架，阀杆穿过支架中心，既保证同轴度，又让气动部件远离阀体底部可能积存的液体。

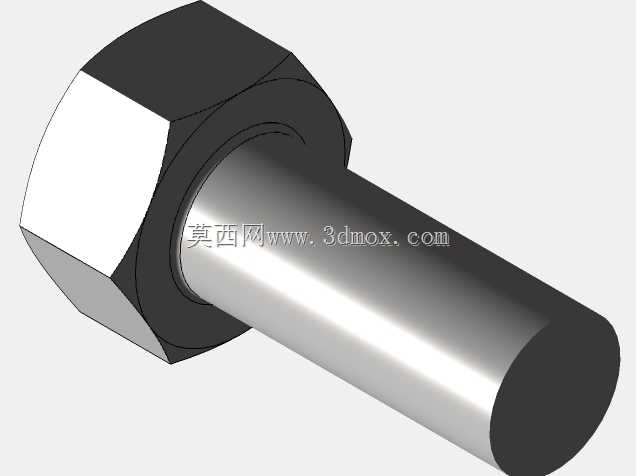

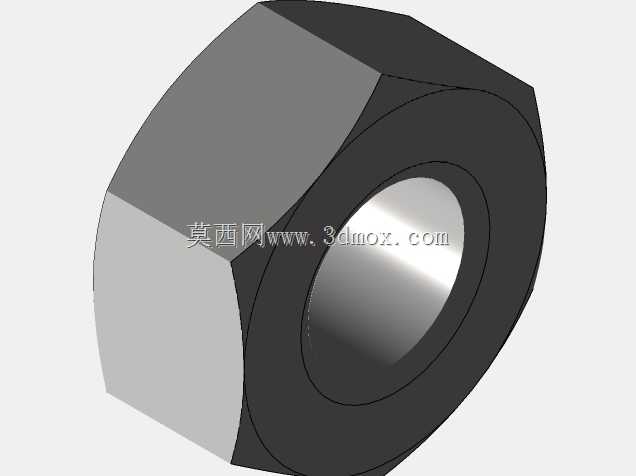

　　建模时需要重点控制几个装配边界。首先是执行器宽度、端盖螺栓外圆与阀体螺纹外径之间的空间关系，阀体拧入管道时，扳手摆动范围不能与执行器端盖干涉；其次是执行器顶部到阀体底部接口中心线的高度，在密集阀岛或控制柜内排布时，要预留气管接头、电磁阀和限位开关的安装空间；第三是三个螺纹端口的方位，模型中端口轴线相对关系应与实物一致，方便管路设计人员直接取用中心距和接管坐标。气动执行器的螺钉位置、端盖厚度、输出轴高度以及阀体六角面尺寸都属于选型时经常核对的结构要素。

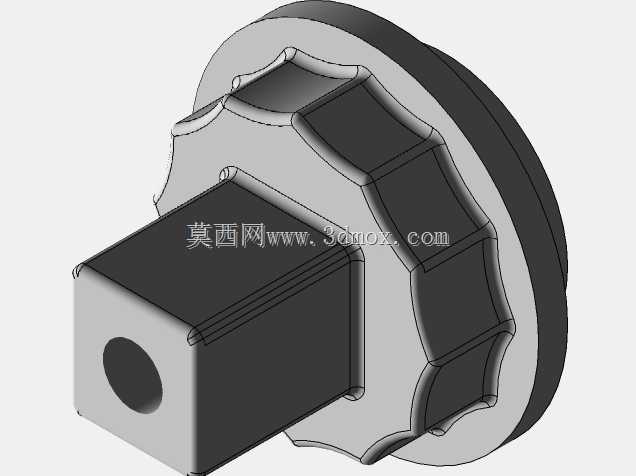

　　在实际控制逻辑中，这类阀门通常配五通电磁阀使用，双作用形式靠两侧气口交替进气实现开位和关位保持，单作用形式则可在失气时依靠弹簧复位到安全流向。对于配料系统，三通球阀可在主料与清洗水之间切换，减少残液交叉；对于水处理设备，它可引导滤罐产水或反洗排水走向不同管路；对于空压机回路，它能把储气罐输出引导至不同工作支路。由于阀芯旋转角度通常为90度，执行器内部行程、机械止动位置和阀杆扁方配合必须一致，否则会出现通道未完全对正、流通能力下降的问题。

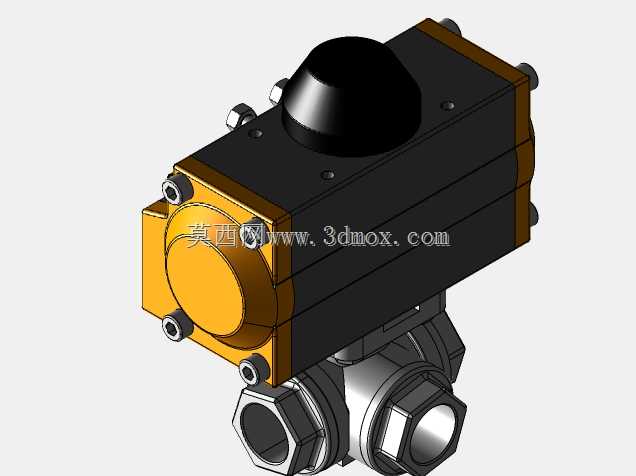

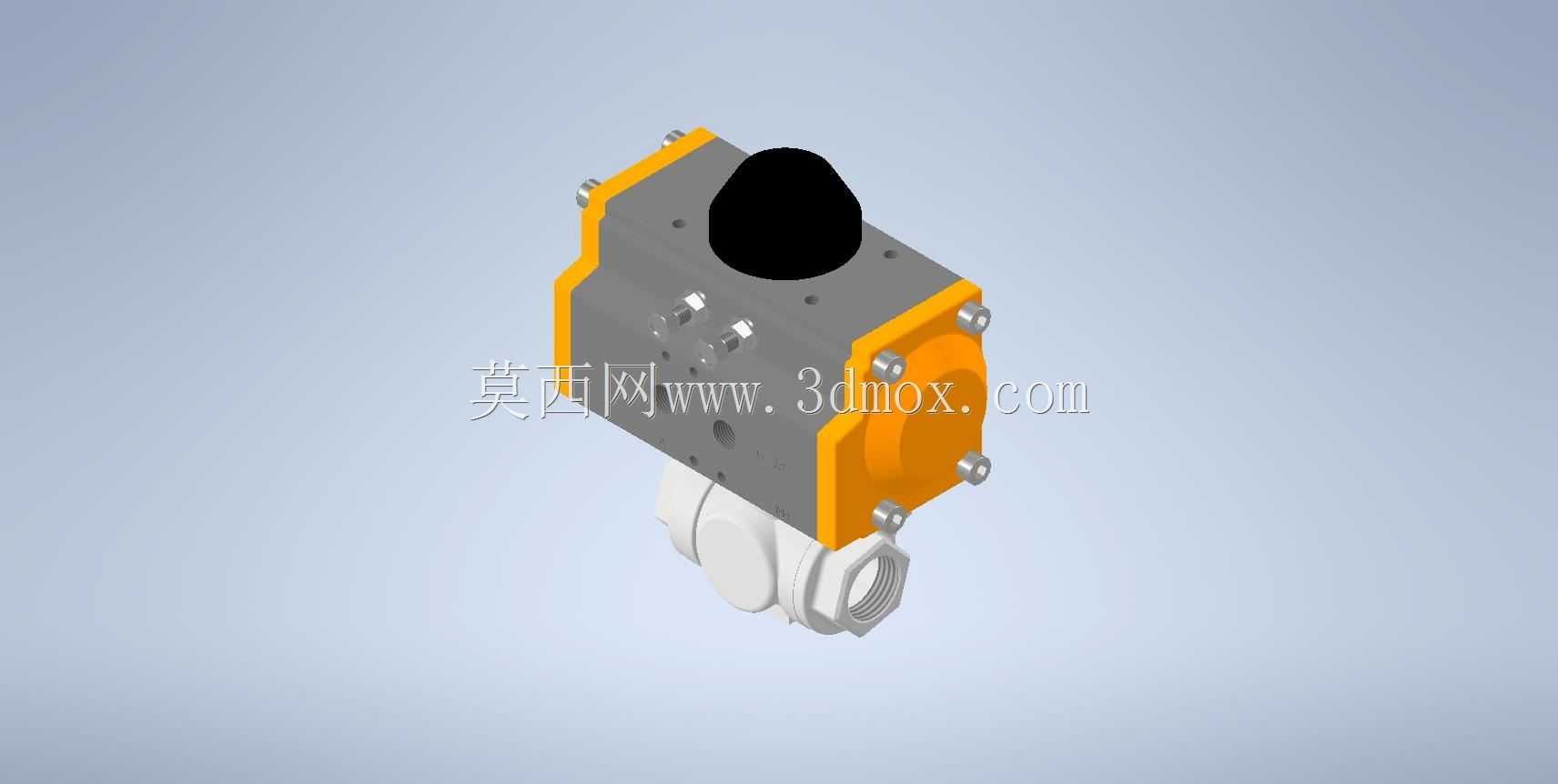

　　模型外观上把灰黑执行器壳体、橙色气缸端盖、白色阀体和黑色顶部指示帽区分开，便于在总装中识别部件层级。阀体下部的加强筋和承插式外形围绕中腔对称布置，既提高承压刚性，也让模具成型时壁厚变化更均匀。执行器侧面的安装螺钉按实际圆周位置分布，端盖边缘留出密封压合面；底部阀杆与阀体连接区采用缩颈过渡，使驱动力集中在阀芯轴线，减少侧向弯矩。

　　进行三维布置时，可先以三个螺纹端口中心建立管路基准，再沿阀杆轴线向上检查执行器轮廓。管道支吊架不宜直接压在执行器壳体上，阀门重量和管路热应力应由阀体或支架承担。若现场需要加装磁性开关、位置反馈器或手动应急操作头，顶部指示帽周围应保留拆装空间；若环境温度较低或介质有结晶风险，阀体中腔到执行器之间的连接段还可作为隔热或伴热检查区。整体结构兼顾小口径管路的快速换向需求与自动化机组的紧凑安装要求，适合在流体设备方案设计、阀组校核和装配干涉检查中作为数字化样机使用。
