台式手动螺杆夹紧台虎钳结构

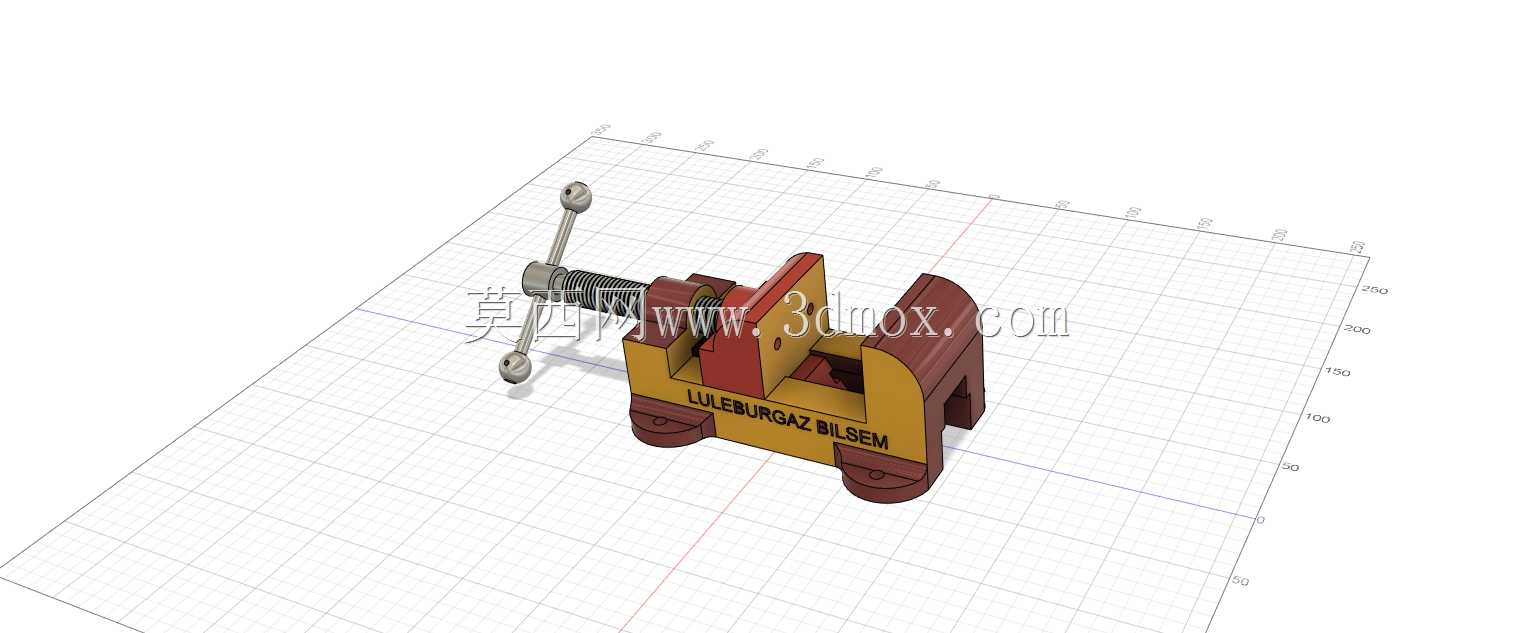

　　该三维结构呈现的是一种小型台式手动夹紧虎钳，主要用于钳工修配、教学实训、小型零件钻孔、锉削、装配定位以及轻型机加工序中的工件固定。模型将钳体、活动钳口、固定钳口、丝杠、操作杆、底座和安装支脚等部件完整表达，能够清楚看到螺纹传动、钳口导向、夹持面受力以及底部固定方式之间的配合关系。

　　从实际使用场景看，这类虎钳通常放置在工作台面或教学实训桌上，通过底部结构与台面连接，承担小尺寸金属件、塑料件、木质样件的夹持任务。工件放入两钳口之间后，转动横向丝杠，活动钳口沿钳体导向区域平稳移动，逐步缩小钳口间距，最终将工件压紧在固定钳口侧。丝杠端部的长杆操作件提供较大的力臂，操作人员不需要复杂动力源，即可获得可靠的夹紧力，适合单件修配、手工加工和实验室环境使用。

　　结构设计上，固定钳体与底座形成主要承载框架，承担夹紧反力和工作台支撑反力；活动钳口通过丝杠牵引实现直线进给，钳口部位设置较高的立面，以增加与工件的接触高度。钳口夹持面采用近似平直的接触形式，适合夹持规则块状零件；对于异形件，也可在实际产品中更换带齿纹、软质垫条或专用钳口板。模型中丝杠贯穿钳体并与活动部件形成传动关系，操作杆横穿丝杠外端，转动时利用螺纹副将旋转运动转换为轴向移动，这种方案结构简单、制造成本低、自锁性较好，在手动夹具中应用广泛。

　　外形布局方面，虎钳整体呈低矮紧凑的箱式形态，长度方向主要由钳体和丝杠行程决定，宽度方向受底座及支脚限制，高度方向则由钳口立板和底部支撑共同确定。安装边界需要重点关注底座 footprint、钳口开启范围、丝杠外伸长度以及操作杆回转空间。布置在工作台时，不仅要保证虎钳底部固定孔或支撑脚落在可承载区域，还应在丝杠操作侧预留手部和操作杆摆动空间，避免操作杆与台面上的其他工装、量具或挡板发生干涉。

　　从受力路径分析，夹紧时工件对两钳口产生反向撑开作用，固定钳口将载荷传递至钳体主框架，活动钳口则通过丝杠螺母副把载荷传至丝杠和前端支撑区域。底座需要抵抗夹紧过程中可能产生的倾覆趋势，因此底部支脚的跨距、连接位置和台面刚度都会影响夹持稳定性。若用于钻孔或轻型铣削场景，除了钳口夹紧力外，还应考虑切削力方向，尽量让主要加工载荷朝向固定钳口和底座刚性较强的区域，减少活动侧承受交变载荷。

　　建模时可按照实际装配关系拆分零件：底座与固定钳体可作为一体铸造或焊接框架处理，活动钳口单独建立滑动体，丝杠建立外螺纹及端部光轴，操作杆按圆柱杆件装配，钳口板可根据工艺需求设置为可更换件。导向面需要保留合理间隙，既表现活动钳口的运动方向，也避免三维装配中出现面体重叠。螺纹部分在展示模型中可采用简化牙型或外观纹理，在工程详图中则需明确梯形螺纹或普通传动螺纹的规格、配合公差和润滑方式。

　　该结构的设计思路偏向实用型手动工装：以最少的零件实现稳定夹持，以丝杠增力机构降低操作强度，以低矮重心和宽支撑面提高台面上的稳定性。对于结构设计人员而言，该模型可用于讲解夹具受力、螺纹传动、装配间隙和工作台安装边界；对于教学和设备演示场景，它能够直观展示手动虎钳从旋转操作到直线夹紧的完整动作链，也可作为轻型钳工台、实训工位和小型维修工位的配套夹具参考。
