直列四缸发动机曲柄活塞连杆总成

项目分类:通用机械零部件 发布时间:2022-06-09 ID:654384
  • 直列四缸发动机曲柄活塞连杆总成

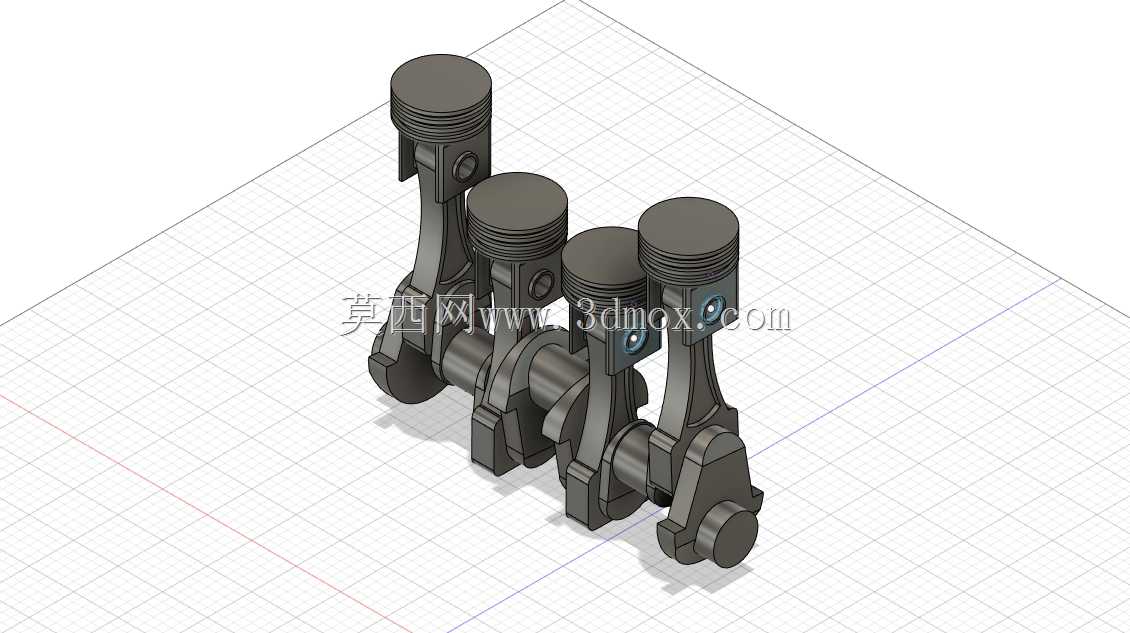

  这套直列四缸曲柄活塞连杆机构,是往复式内燃机最核心的运动转换单元,整套装配体完整还原了曲轴、四组活塞、连杆、连杆轴瓦配合以及活塞销的装配关系,在乘用车汽油机、小型柴油机、工程机械动力单元以及教学演示台架中都属于核心承载部件。从实际装机场景来看,该机构布置在发动机缸体内部,活塞在气缸套内做往复直线运动,通过连杆把燃烧做功产生的推力传递给曲轴曲柄销,再由曲轴把直线运动转化为旋转扭矩向外输出,驱动变速箱或者工作负载。

  建模阶段首先要锁定的是整机布置边界,四缸直列方案的缸心距是所有零件定位的基准,相邻两个气缸的中心距直接决定了曲轴各曲拐之间的轴向间隔,也限制了连杆大头在运动过程中是否会和相邻缸的连杆、缸体裙部发生干涉。图中四组曲拐按照常见的四缸机发火相位布置,一四缸曲拐同向、二三缸曲拐同向且两组相位相差180度,这种布置可以保证曲轴转动时往复惯性力一阶、二阶分量尽可能平衡,减少整机振动。活塞部分的外形按照典型汽油机活塞结构搭建,顶部为燃烧室成型面,头部预留了三道环槽位置,分别对应两道气环和一道油环,气环负责密封燃烧室内的高压燃气,油环则刮除缸壁多余润滑油避免机油窜入燃烧室;活塞销座位于活塞内腔中部,活塞销穿过销座和连杆小头孔,把活塞和连杆铰接在一起,工作时活塞销既可以在销座内浮动,也可以和连杆小头固定,对应不同的强化等级设计方案。

  连杆作为传递力的中间构件,杆身采用工字形截面,这种截面在相同重量下抗弯截面模量最大,既可以承受做功冲程瞬间的高压冲击载荷,也能控制往复运动部分的总质量,降低惯性力。连杆大头为剖分式结构,和连杆盖通过螺栓锁紧,包裹住曲轴曲柄销,轴瓦安装在大头内孔和曲柄销之间,运转时建立压力油膜避免金属直接摩擦;连杆小头压入衬套,和活塞销配合形成铰接副。曲轴部分集成了主轴颈、曲柄销、曲柄臂以及前后端输出结构,主轴颈支撑在缸体主轴承座上,曲柄臂把主轴颈和偏心布置的曲柄销连接起来,曲拐的偏心距离就是曲柄半径,曲柄半径的两倍恰好等于活塞的行程,这个参数和缸径共同决定了单缸排量,四缸累加后就是整机总排量。

  设计校核过程中需要反复验证运动包络:曲轴旋转整周时,连杆大头随曲柄销做圆周运动,连杆杆身做平面摆动,活塞在上止点和下止点之间往复,要逐一检查活塞在下止点时连杆大头是否碰撞缸体曲轴箱内壁,活塞在上止点时活塞顶部是否和气门、气缸盖发生碰撞,同时还要核算连杆在最大摆角位置和气缸套下口的间隙。轴向尺寸上,曲轴前端要预留皮带轮、正时齿轮或者减振器的安装位,后端要匹配飞轮和曲轴后油封的安装法兰,各缸连杆大头之间要留有足够的轴向间隙,避免热膨胀后出现摩擦卡滞。润滑路径也在结构中有所体现,曲轴主轴颈内部钻有斜向油道,把主轴承处的压力机油输送到曲柄销位置,为连杆大头轴瓦持续供油,连杆杆身内部也可布置油道把机油引导到小头衬套处,保障活塞销的润滑冷却。整套机构的建模逻辑完全贴合实际发动机的装配顺序,先以曲轴主轴颈轴线为装配基准固定曲轴,再依次装入连杆大头、扣合连杆盖,随后从气缸上方装入活塞并穿入活塞销,最后整体落入缸体对应缸孔内,可直接用于运动仿真、干涉检查以及教学演示,清晰展示内燃机把热能转化为旋转机械能的核心工作过程。
