舵机驱动齿轮连杆式机械夹持爪

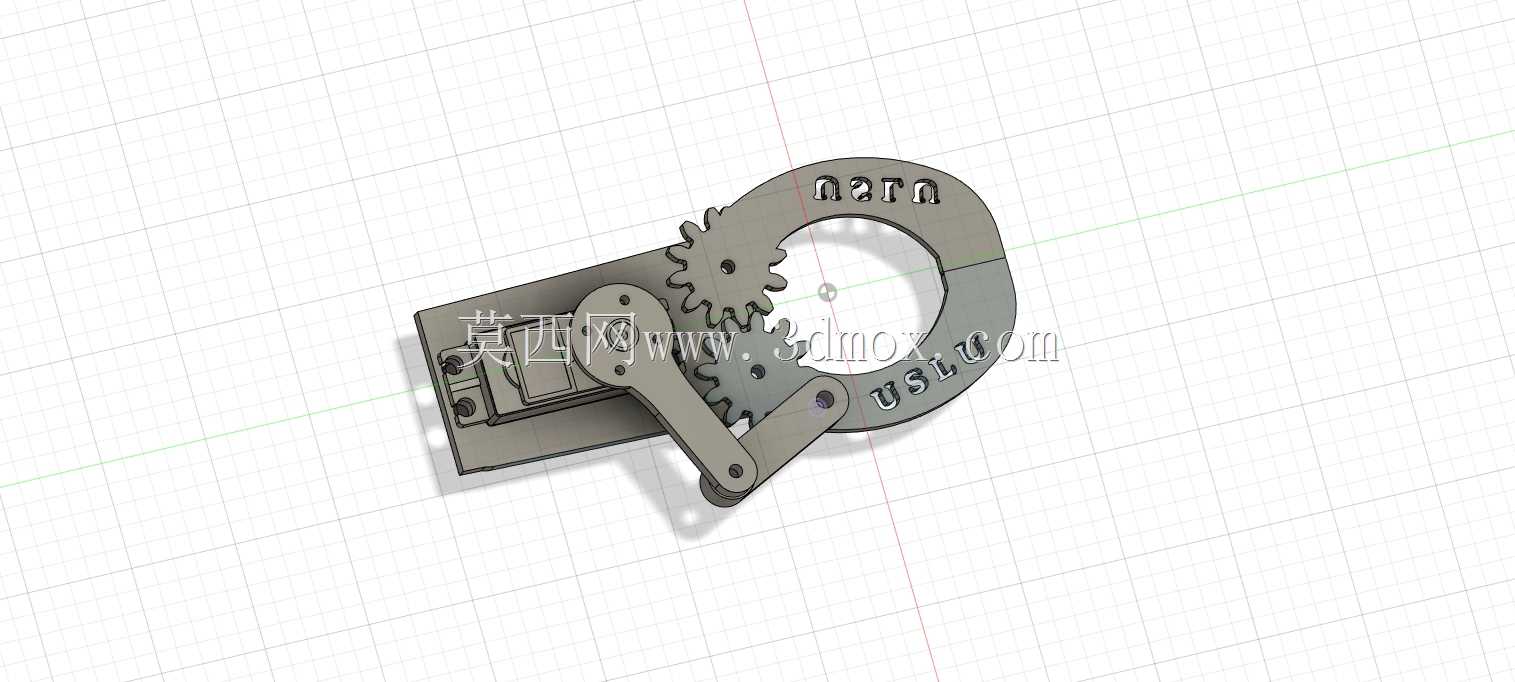

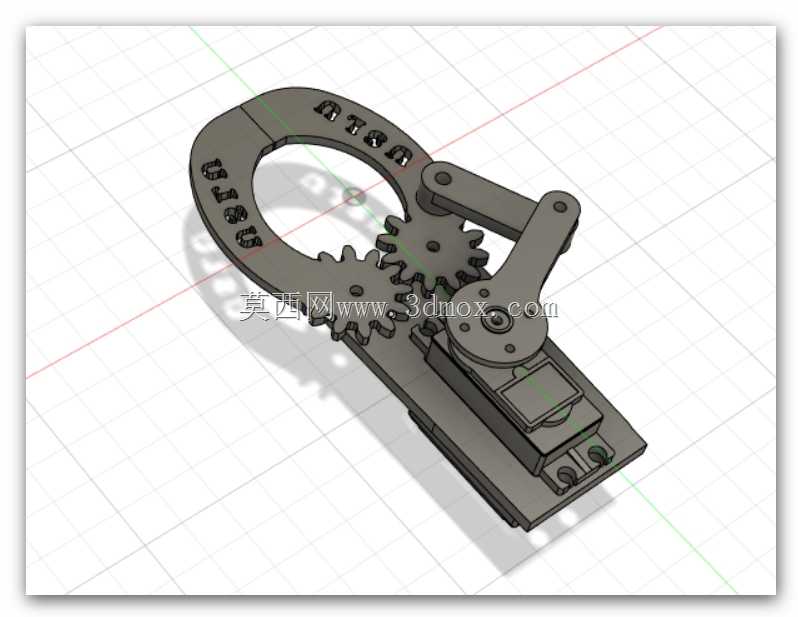

　　这套舵机驱动的夹持执行末端，在桌面级小型自动化工位、教学实训机械臂末端、轻载物料分拣工位里十分常用，整体采用舵机直驱加齿轮减速、连杆增力的传动布局，没有额外的气动管路或者液压供油单元，仅靠舵机输出的旋转扭矩就能完成夹爪的开合动作，部署门槛很低，在院校创客实训、小型3C零件转运、异形轻量工件上下料场景中适配性很强。从结构布局来看，整套夹爪分为三个核心部分：底部的舵机安装基座、中间的齿轮减速传动组、末端的半环形夹持抱爪。基座部分做了平整的安装贴合面，预留了对应标准MG995系列舵机的安装孔位，舵机嵌入基座的沉槽之后，侧面用紧固件锁附，舵机输出轴直接和主动小齿轮同轴连接，主动小齿轮和夹爪根部的扇形齿段啮合，舵机转动的时候，

　　小齿轮带动扇形齿绕固定转轴回转，同时两组平行连杆把舵机摆臂的动力同步传递到活动夹爪侧，让两侧夹持件始终保持对中开合，不会出现单侧偏摆、夹持错位的问题。传动设计上特意做了扭矩放大的考量，MG995舵机本身的输出扭矩在轻载执行器里属于偏大的规格，但是直接驱动夹爪的话，夹持力不足以稳定握持圆柱类工件，所以在舵机输出端增加一级小模数齿轮减速，把舵机的高转速低扭矩输出转化为夹爪侧的低转速大扭矩输出，再配合四杆连杆的力臂增益，最终在夹爪的弧形夹持面上可以输出足够的正压力，夹持直径适配范围内的圆柱工件、管状零件、小型杯状物件的时候，不会因为工件自重出现松脱。夹爪的工作端做成了大半圆的环抱式结构，和常见的两指平动夹爪不同，

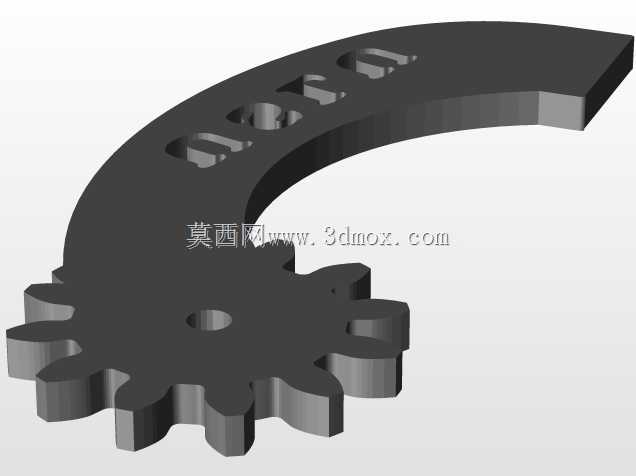

　　弧形抱爪的接触面是沿着工件外圆周包覆的，接触面积远大于两点接触的平夹爪，夹持圆形管件、轴类零件、圆柱壳体的时候，受力更均匀，不会在工件表面留下局部压痕，也不容易出现工件从夹爪两侧滑脱的情况，齿段和弧形爪体做成一体化的平板轮廓，所有板材类零件都可以直接用激光切割或者线切割从平板板材上加工成型，不需要复杂的五轴铣削工序，加工成本很低，组装的时候只需要把各层板件对齐转轴孔，穿入销轴和紧固件就能完成整机组装，非常适合实训教学里让学生亲手完成加工、装配、调试全流程。安装边界方面，基座的底面是完整的平面，预留的安装孔位可以直接对接标准小型机械臂的末端法兰，也可以固定在直线滑台的移动滑块上，整体外轮廓的长宽尺寸控制在一百余毫米量级，

　　夹爪完全张开的时候，内圈的容纳直径可以适配常见的几十毫米直径圆柱工件，夹爪闭合到最小位置时也可以稳定夹持小直径轴件，整个机构的运动行程经过限位校核，舵机转动到两个极限位置时，齿轮不会出现顶齿、连杆不会走到死点，开合动作全程顺滑没有卡滞。设计过程中对运动干涉做了逐层校验：齿轮啮合的侧隙预留了合理的装配公差，连杆和齿轮、基座之间都留出了足够的运动间隙，销轴位置都做了同轴度约束，活动件在整个摆角范围内不会和固定基座发生剐蹭，夹爪内侧还预留了粘贴防滑硅胶垫的槽位，实际使用的时候贴上柔性防滑垫，既可以提升夹持摩擦力，也能避免硬接触刮伤工件表面。这类纯机械联动的夹持结构，相比气动夹爪不需要配置气源、电磁阀、调压阀，整套机构的布线只需要给舵机接控制线和电源线，在没有 compressed air 供气的桌面场景、移动机器人小车上都可以直接搭载，维护点只有几个转动销轴，长期运行只需要定期在转轴位置补少量润滑脂，故障率极低，非常适合作为轻载搬运、机器人实训、创意机械装置的执行末端使用。
