可旋转底座式重型机用台虎钳结构

　　这套台虎钳结构面向钳工修配、实训教学、小型机加工工位以及检测装配场景，核心作用是在锯削、锉削、钻孔攻丝、轻量打磨和部件拆装时提供稳定夹持。工件被放入固定钳口与活动钳口之间后，通过丝杠传动推动活动钳体平移，形成持续、可控的夹紧力；侧面的操纵杆用于底座锁紧或角度定位，使钳体在需要时能够绕竖直轴线回转，调整到便于操作的方位后再固定。

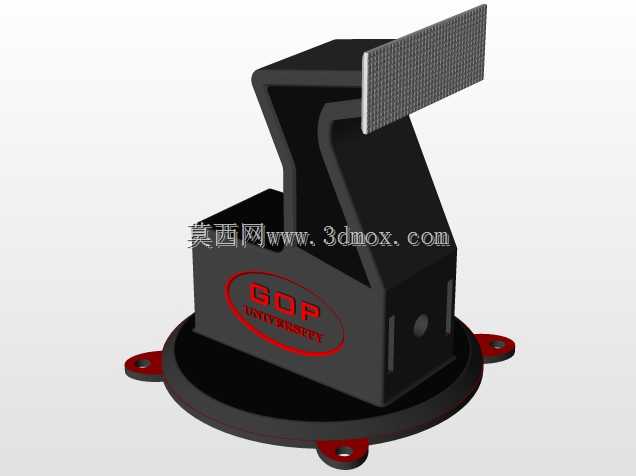

　　从实际工位布置看，虎钳通常安装在钳工台、实训桌或机床附属工作面上，底部圆盘承担主要承载与定位功能。底座外缘设置多个安装耳位，可通过螺栓穿过孔位与台面连接，安装边界需要同时考虑圆盘直径、耳位外伸尺寸以及台面厚度。选型时不能只看钳口宽度，还要核对底座占用面积、钳口开启范围、钳口高度和丝杠伸出长度，避免工件放入后与台面、操作者手臂或周边工具发生干涉。若用于钻孔工位，应保证钳体中心与钻头进给方向留有足够空间；若用于锉修和装配，则要关注钳口顶面到工作台面的高度，使手腕和肘部处于较自然的操作姿态。

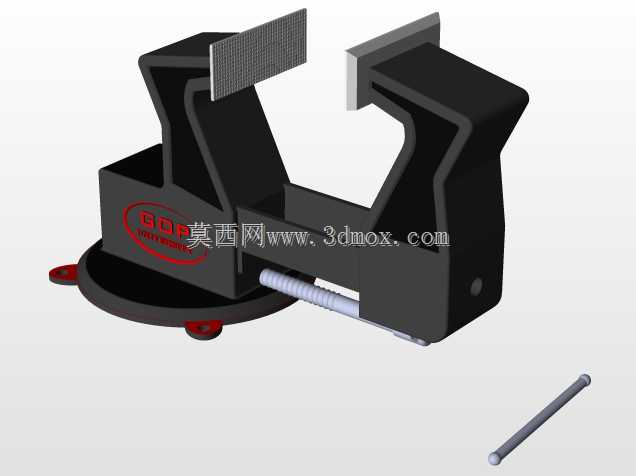

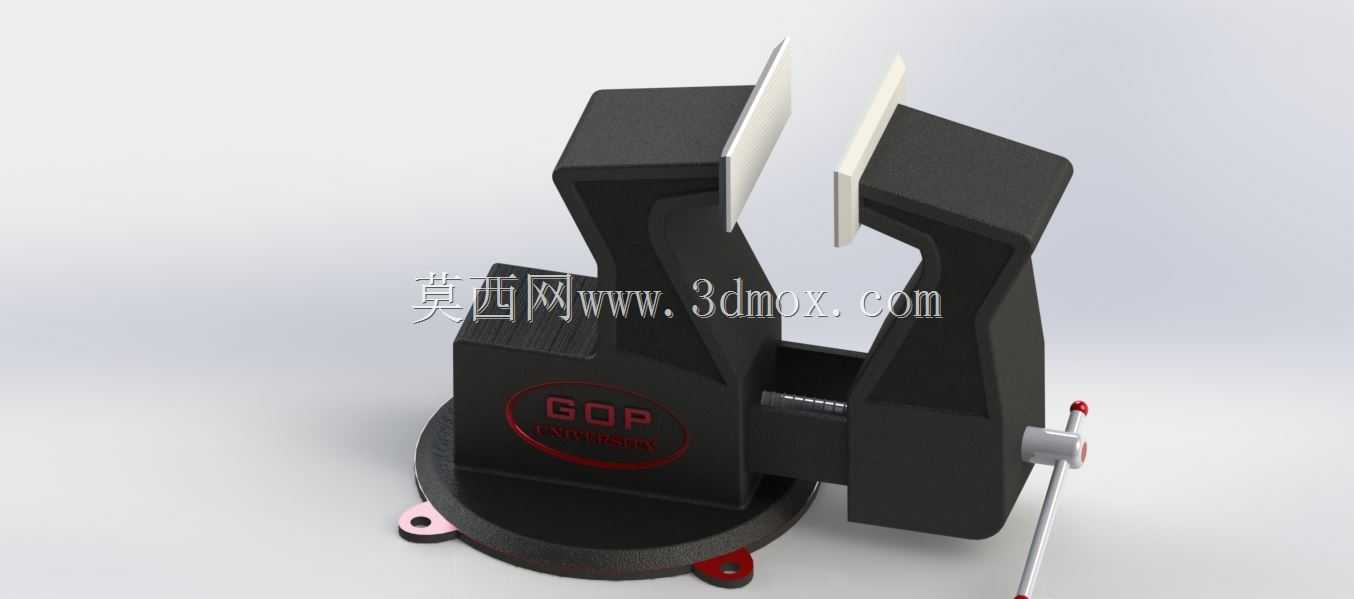

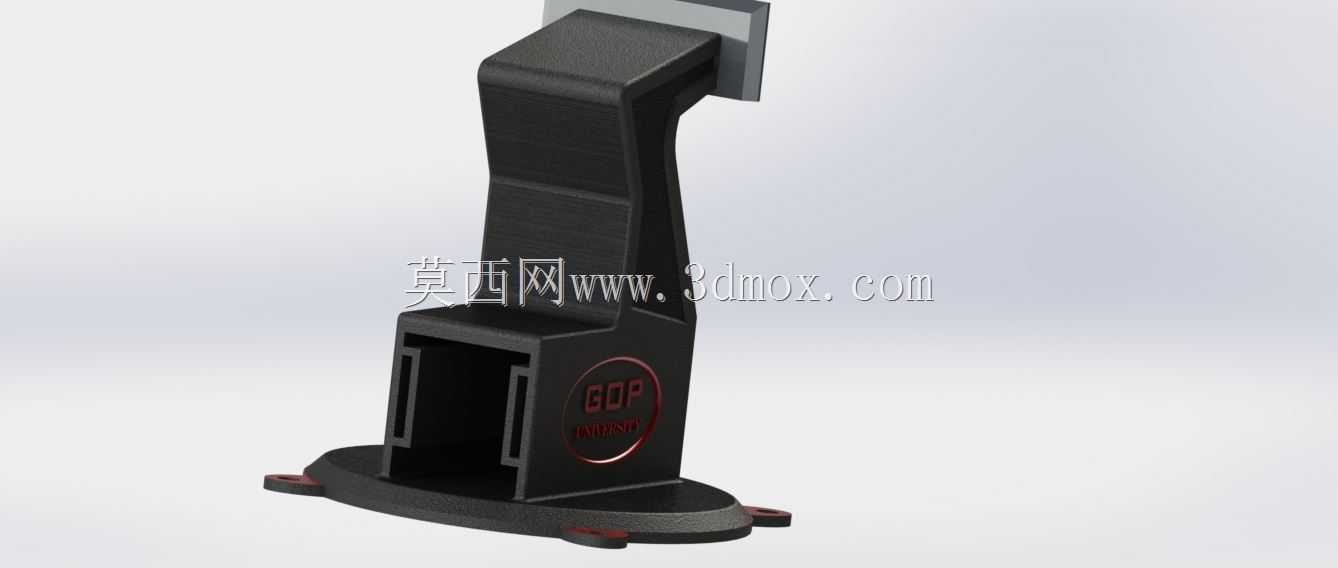

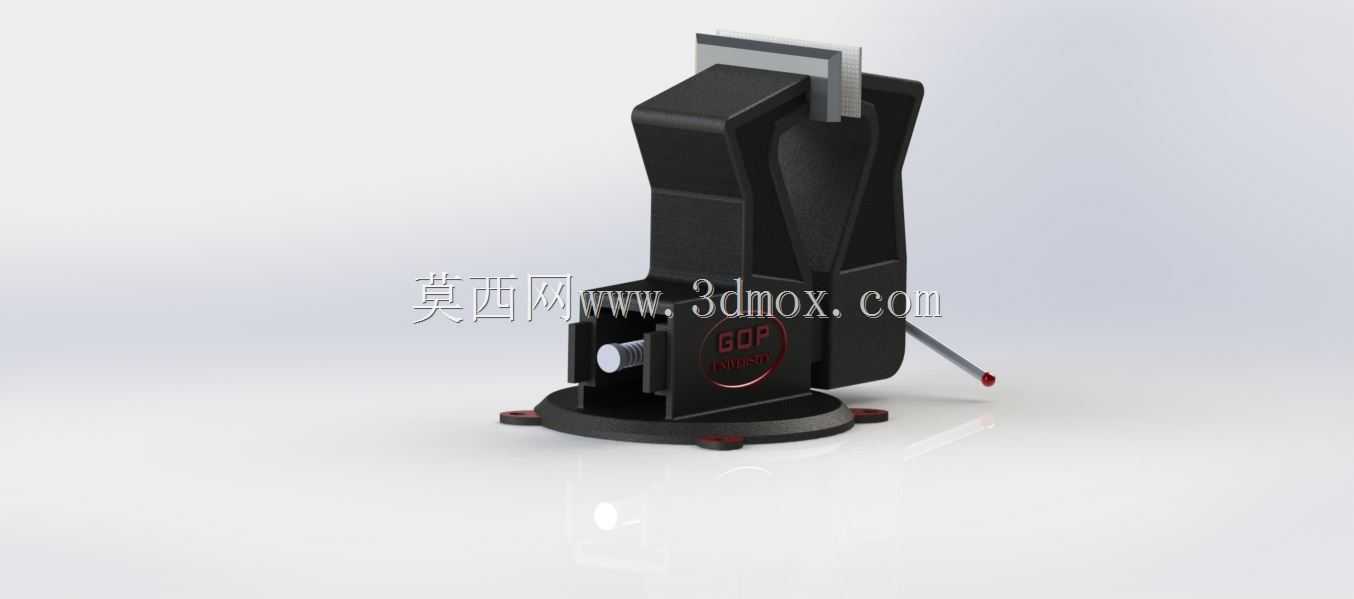

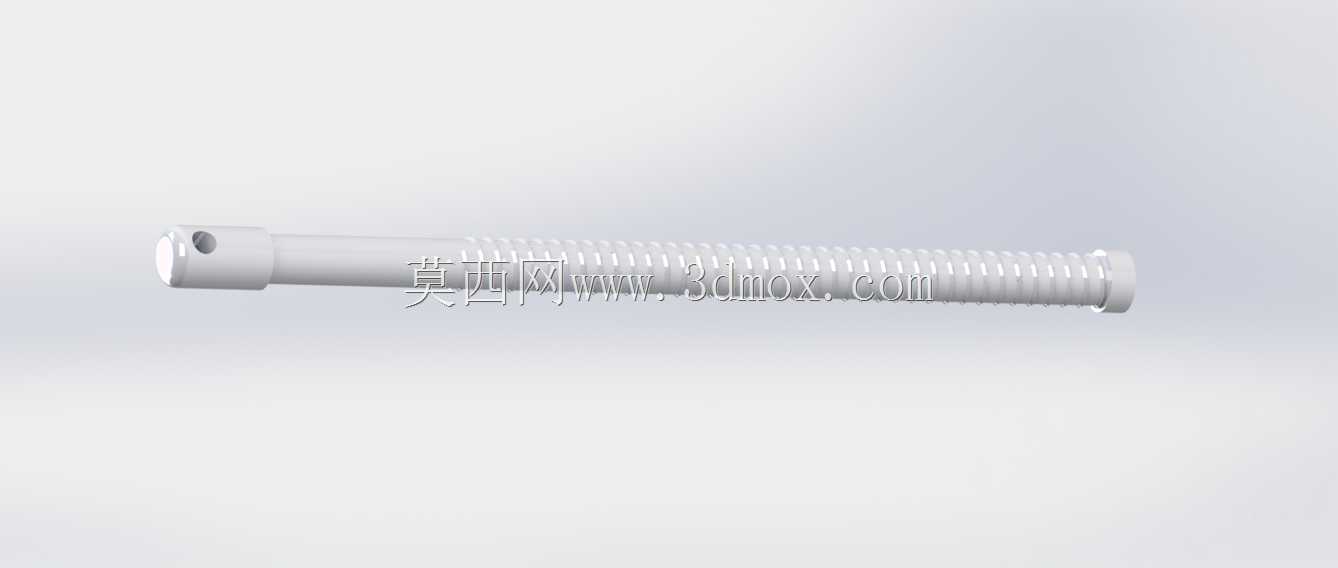

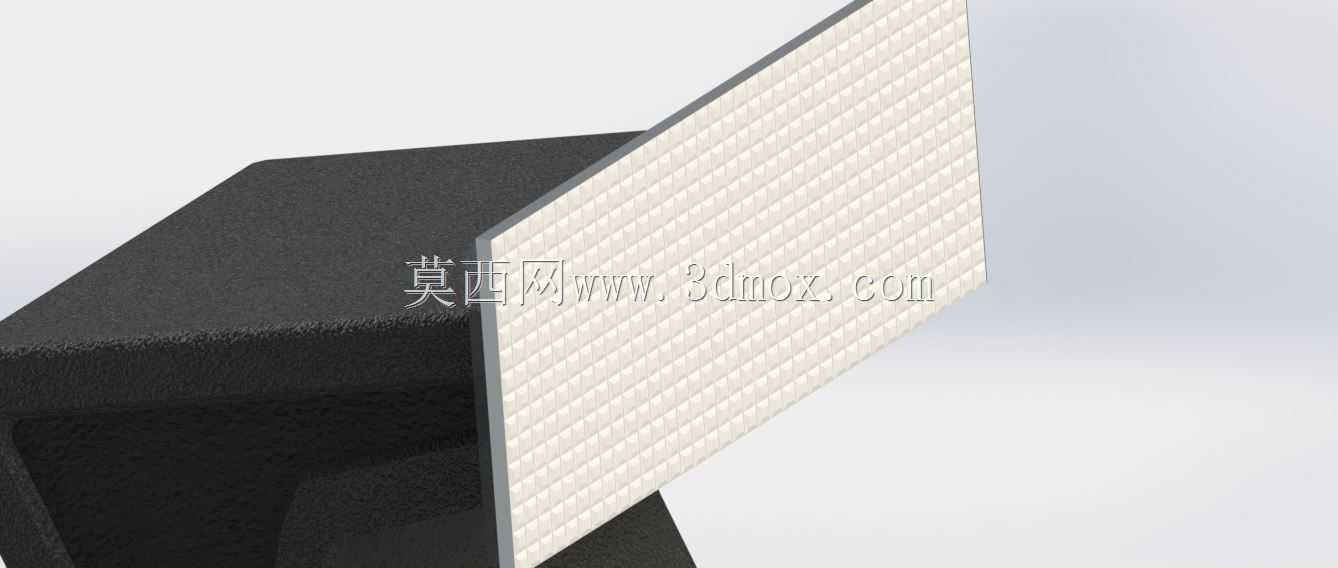

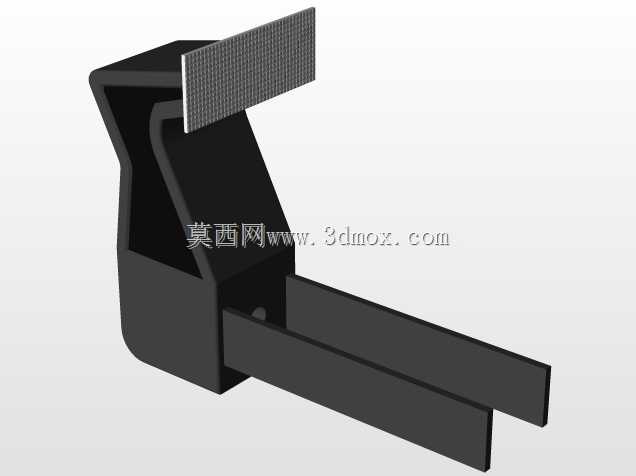

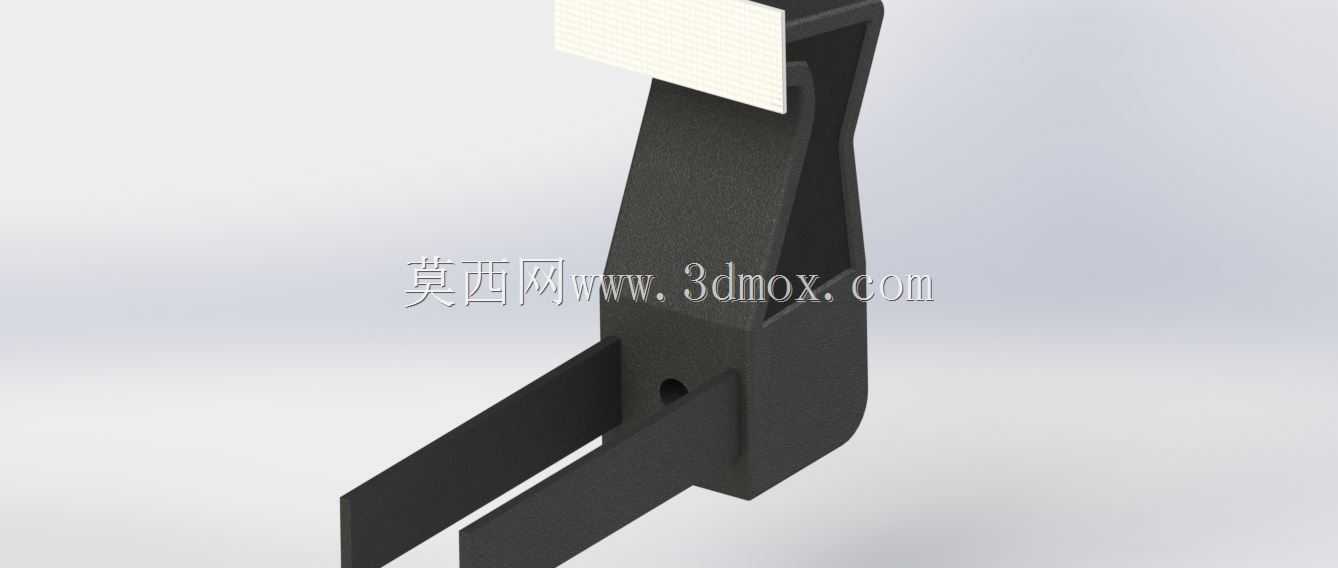

　　结构上，固定钳体与底座构成刚性支撑主体，活动钳体沿导向方向移动，丝杠将旋转运动转化为直线进给。钳口部位采用可更换的平直夹持面思路，适合夹持方形、矩形以及规则棒料；对于毛坯件、薄壁件或已加工表面，实际使用中还可配合软钳口、V形块或垫块，以减少压痕并提高定位稳定性。模型中钳体背部和侧面的加强形态，反映了高夹持力下对弯曲刚度和扭转刚度的关注；底座圆盘面积较大，有利于把夹紧反力分散到工作台面，降低局部应力集中。

　　设计思路围绕“稳、准、便”三个工程目标展开。稳，来自宽厚底座、低重心布置和可靠的台面固定方式；准，来自丝杠进给的连续可调性以及钳口平行度对工件定位的约束；便，则体现在可回转底座、明显的操作杆件和紧凑的整体轮廓上。回转功能并不意味着加工时可以松动使用，相反，在承受敲击、锯削或较大扭矩前，应将底座锁止，使载荷直接传递到工作台，而不是由回转配合面单独承受。

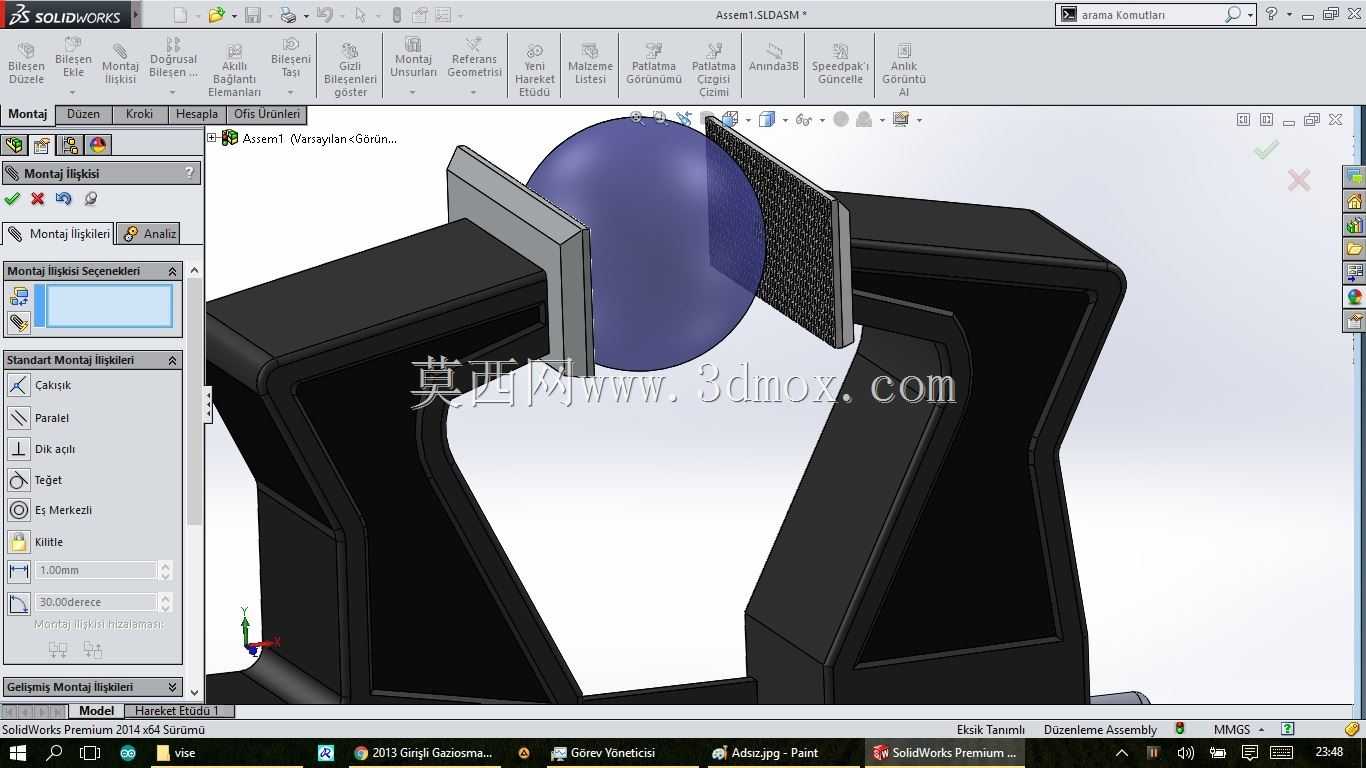

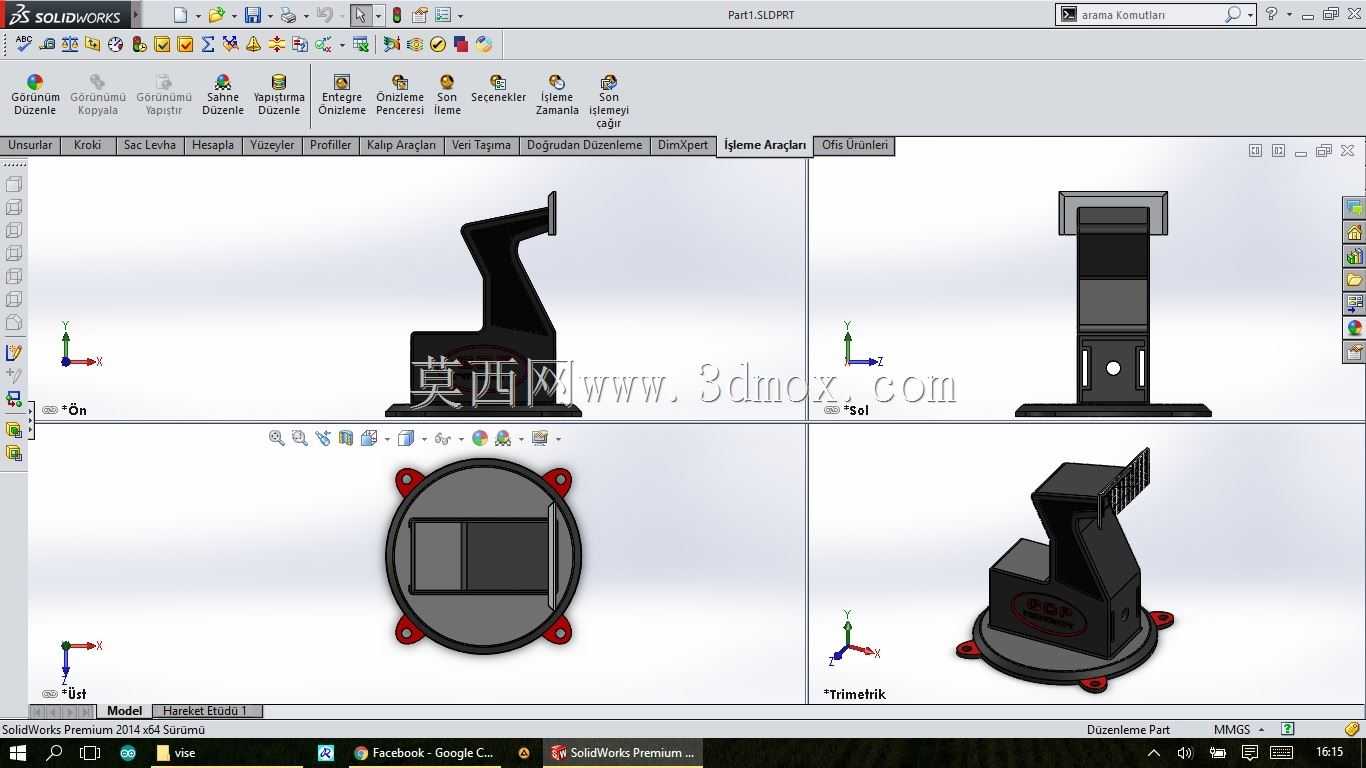

　　三维建模时需要重点处理几处配合关系：丝杠与活动钳体的螺纹传动及轴向限位，活动钳体相对于固定钳体的滑动导向，钳口板与钳体的安装定位，底座回转面与锁紧机构的同轴关系，以及底部安装孔的位置度。若后续要投入工程图或加工制造，应进一步明确钳口淬火区域、丝杠梯形螺纹参数、导向面配合公差、底座锁紧件行程和安装螺栓规格。对于教学或方案展示模型，当前结构能够清楚表达虎钳的工作原理、外部轮廓和主要装配关系；对于实物制作，则还需要补充材料、热处理、表面处理和受力校核。

　　在维修与装配场景中，这类夹具的价值不只在于夹紧，还在于把工件保持在固定姿态，使划线、找正、测量和手工修配能够重复进行。夹持长件时应让工件尽量靠近钳口并控制悬伸长度；夹持短件时要保证足够咬合深度，避免受力后弹出。底座上的红色限位或锁紧细节提示了操作点位，也使整体结构在视觉上更容易区分运动件、固定件和操纵件。整体造型兼顾了机械刚性与工位实用性，适合作为钳工装备设计、夹具原理演示和工装结构参考。
