数控车床用可转位刀架与三爪卡盘结构

项目分类:3D模型 发布时间:2021-09-27 ID:295505
  • 数控车床用可转位刀架与三爪卡盘结构
  • 数控车床用可转位刀架与三爪卡盘结构
  • 数控车床用可转位刀架与三爪卡盘结构
  • 数控车床用可转位刀架与三爪卡盘结构
  • 数控车床用可转位刀架与三爪卡盘结构
  • 数控车床用可转位刀架与三爪卡盘结构
  • 数控车床用可转位刀架与三爪卡盘结构
  • 数控车床用可转位刀架与三爪卡盘结构
  • 数控车床用可转位刀架与三爪卡盘结构
  • 数控车床用可转位刀架与三爪卡盘结构

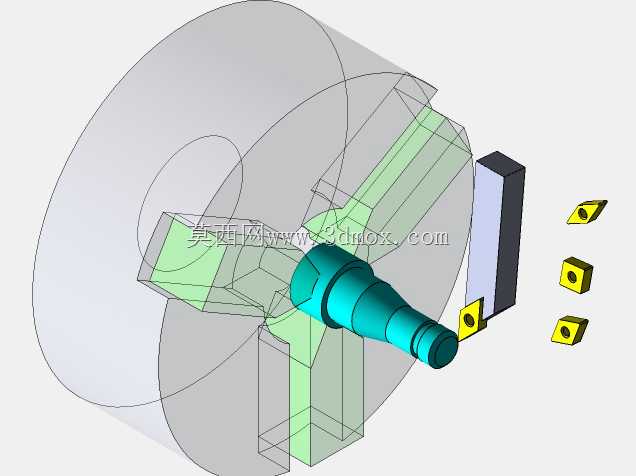

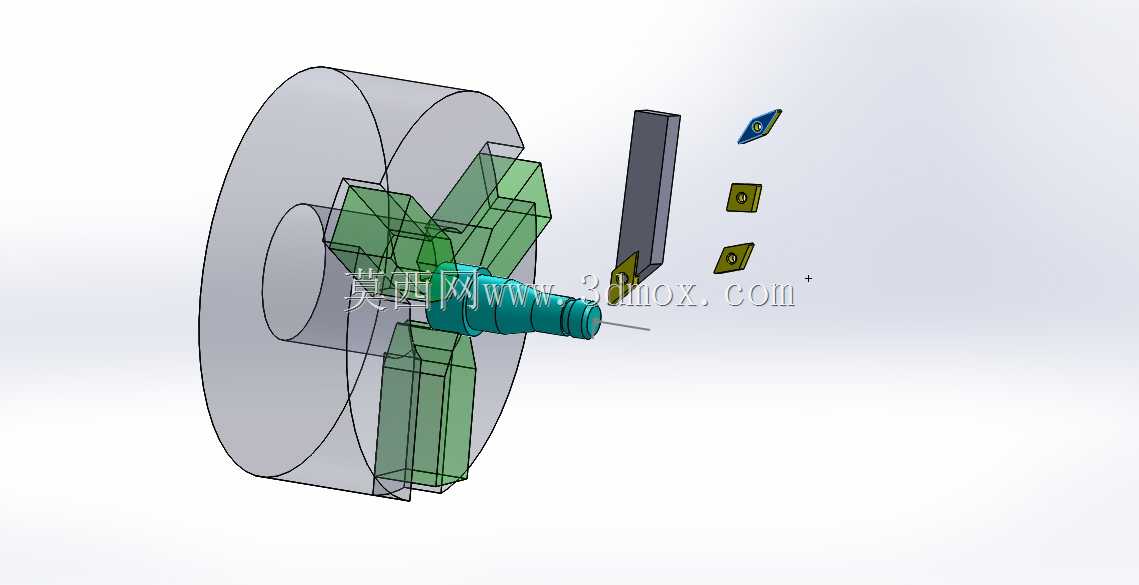

这套结构针对中小规格卧式数控车床的常规车削工序设计,覆盖外圆车削、端面车削、台阶切削、倒角等常见加工场景,适配盘类、短轴类零件的装夹与切削需求,是数控车床切削执行端的核心配套结构。卡盘采用三爪自定心结构,本体为盘式中空设计,可穿过长棒料进行连续送料加工,卡爪的行程范围适配直径20到200毫米的常规回转类工件,安装止口与端面定位基准匹配市面上多数6140、6136规格卧式车床的主轴端连接尺寸,安装时只需对齐主轴端的定位止口,锁紧连接螺栓即可完成装夹,重复定位精度可控制在0.02毫米以内,能满足常规IT7级精度的零件加工装夹要求。刀架部分采用立式四工位排布逻辑,每个刀位的装夹槽适配标准方柄车刀,刀槽的定位面经过平面度校验,装夹车刀时无需额外加装垫片即可保证刀尖高度与主轴中心高重合,减少操作人员的对刀耗时。本次配套的可转位刀片为菱形、方形两种常规规格,分别对应外圆仿形车削与端面重切削工况,刀片通过螺钉压紧在刀杆上,磨损后只需松开螺钉转位即可继续使用,无需重新刃磨刀具,能大幅缩短换刀辅助时间。设计过程中优先考虑了切削排屑空间,刀架与卡盘之间的最小安全距离预留了15毫米,避免高速切削时刀架与卡盘、工件发生碰撞,同时刀架的回转半径经过校核,在最大加工直径工况下也不会与车床防护门、床身导轨产生干涉。刀杆的悬伸长度控制在刀方截面尺寸的3倍以内,可有效降低切削过程中的振刀风险,提升加工表面质量。卡盘内部的传动丝杠采用梯形螺纹设计,具备自锁特性,切削过程中不会因为切削力的反向作用导致卡爪松动,夹紧力范围可通过卡盘扳手的扭矩调节,适配薄壁件到重型钢件的不同装夹需求,薄壁件装夹时可降低夹紧力避免工件变形,重切削时加大夹紧力防止工件飞出。整套结构的各部件连接接口均采用行业通用标准,替换备件时无需额外改装,可直接适配现有常规数控车床的安装位,适合机械加工车间做设备备件替换、职校数控实训教学演示、机床改造方案验证等场景使用,建模时还原了各部件的装配间隙与运动逻辑,可直接用于运动仿真、干涉检查、装配工艺编制等工作。
