螺旋式垂直轴风力涡轮叶片组件

　　这套螺旋式风轮结构属于垂直轴风力发电机组的核心捕风部件，整体采用达里厄型风轮的改良构型，叶片沿中心主轴做连续螺旋扭转布置，区别于传统水平轴三叶片风机的迎风朝向限制，垂直轴构型无需配置偏航对风机构，任意水平方向来流均可驱动风轮旋转做功，适配城市楼宇顶部、道路沿线、近地面湍流风场、分布式微电网站点等风向频繁变化的复杂安装场景。

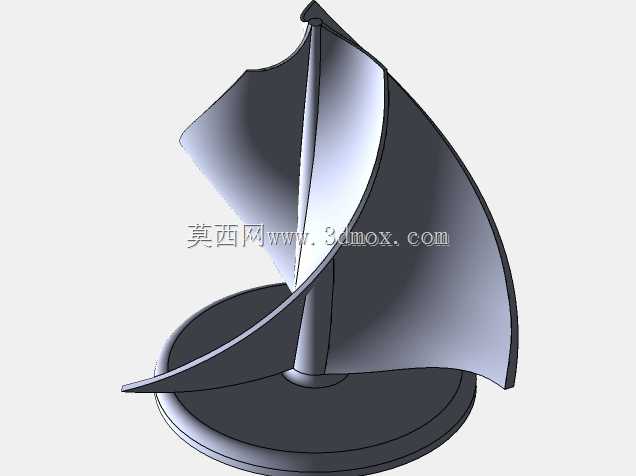

　　从结构功能层面拆解，整套组件包含底部圆形安装基座、中心承重主轴、两片连续螺旋扭转的曲面风叶三个核心部分。底部圆盘基座作为整机承载基础，盘面预留与下部发电机转轴、回转支撑配合的安装止口，基座直径略大于风叶旋转扫掠范围，既承担风轮自重与风载倾覆力矩的传递，也可在安装时作为水平校准基准，保证主轴与发电机输入轴的同轴度，避免旋转过程出现偏心振动。中心主轴沿基座中心垂直向上延伸，轴身与螺旋叶片的内侧边缘做一体化贴合固定，轴顶端设置叶尖收拢定位结构，将两片螺旋叶片的上端约束为闭合尖点，降低叶尖处的气流绕流损失，同时提升叶片悬臂端的结构刚性，避免高风速下叶片出现大幅颤振。

　　叶片的曲面设计是整套结构的核心，两片叶片以主轴为中心呈180度对称分布，曲面从基座盘面位置起始，沿轴向向上做接近180度的螺旋扭转，叶片型线采用对称翼型拉伸后沿螺旋路径扫掠成型，这种构型的优势在于：风轮旋转过程中，任意方位角下总有一片叶片处于迎风做功区间，扭矩输出的脉动幅度远小于直叶片垂直轴风轮，启动风速阈值更低，在3m/s左右的低风速区间即可获得足够启动力矩；同时螺旋曲面会对来流形成导流作用，将作用在叶片上的部分轴向风载转化为周向旋转推力，相比同扫风面积的直叶风轮，风能捕获效率在湍流风场中可提升15%以上。叶片的外缘做等厚度加厚处理，边缘圆角过渡，既降低风切变带来的气动噪声，也避免薄叶边在长期风沙冲刷下出现应力开裂。

　　从安装边界与尺寸适配角度看，该风轮属于小型分布式风电单元，扫风直径与整体高度比例接近1:1.2，结构紧凑，不需要水平轴风机那样的长悬臂叶片与高空对风机构，安装时仅需将底部基座与下方永磁发电机的法兰端面对接，锁紧圆周布置的紧固螺栓即可完成装配，维护过程中不需要调整叶片桨距角，整套转动部件无复杂变桨机构，运行故障率低。结构建模过程中，叶片曲面通过螺旋引导线配合翼型截面放样生成，曲面与主轴、基座的交接位置做融合圆角处理，消除几何锐角带来的应力集中，后续工程出图时可直接基于该三维模型提取叶片的型线坐标，用于钣金滚压成型或者复合材料铺丝模具的加工，基座与主轴的配合尺寸可直接对接标准小型风电发电机的轴端接口，适配户用离网供电、景观互补路灯、牧区小型供电站点等多种分布式风能利用场景。在近地面安装时，该螺旋构型的风轮转动视觉辨识度高，叶片旋转轨迹为连续圆柱面，不会像水平轴风机那样存在叶片甩出的安全隐患，更适合人员活动区域周边的低风速风能采集部署。
