剪叉式立体停车承载升降台结构

　　这套剪叉式停车升降承载结构主要面向地面空间受限的停车场景，可用于私人住宅庭院、小型商业网点、地下车库局部扩容以及简易立体车位改造。设备的核心作用是把乘用车辆沿近似竖直的方向抬升至指定高度，使同一投影面积内形成上下两层泊车空间；下层可停放常规车辆，上层平台升起后也能完成车辆停放，平台回落至地面时车辆可直接驶入，不需要额外修建长坡道，对既有场地的土建破坏较小。在老旧小区车位不足、商铺门前用地紧张、别墅车库需要双层利用等情况下，这类结构比多层循环式车库更简单，维护点也更少。

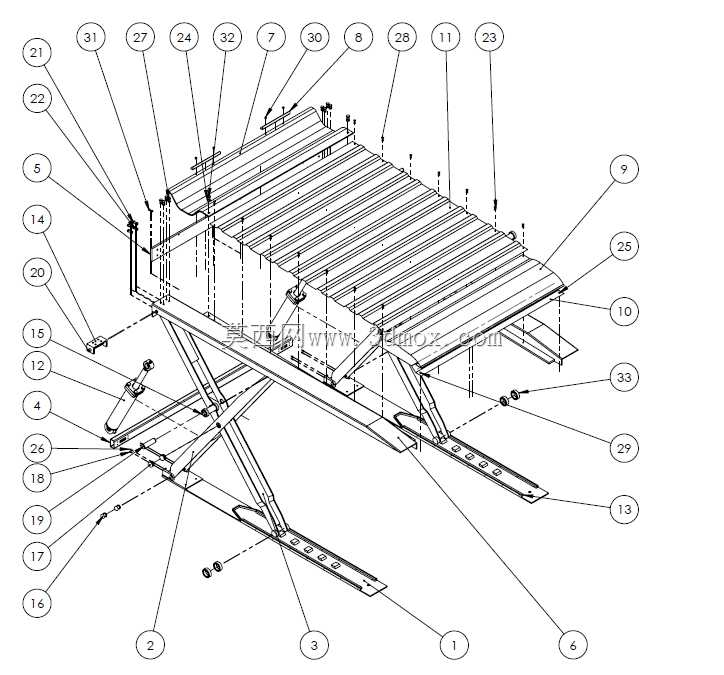

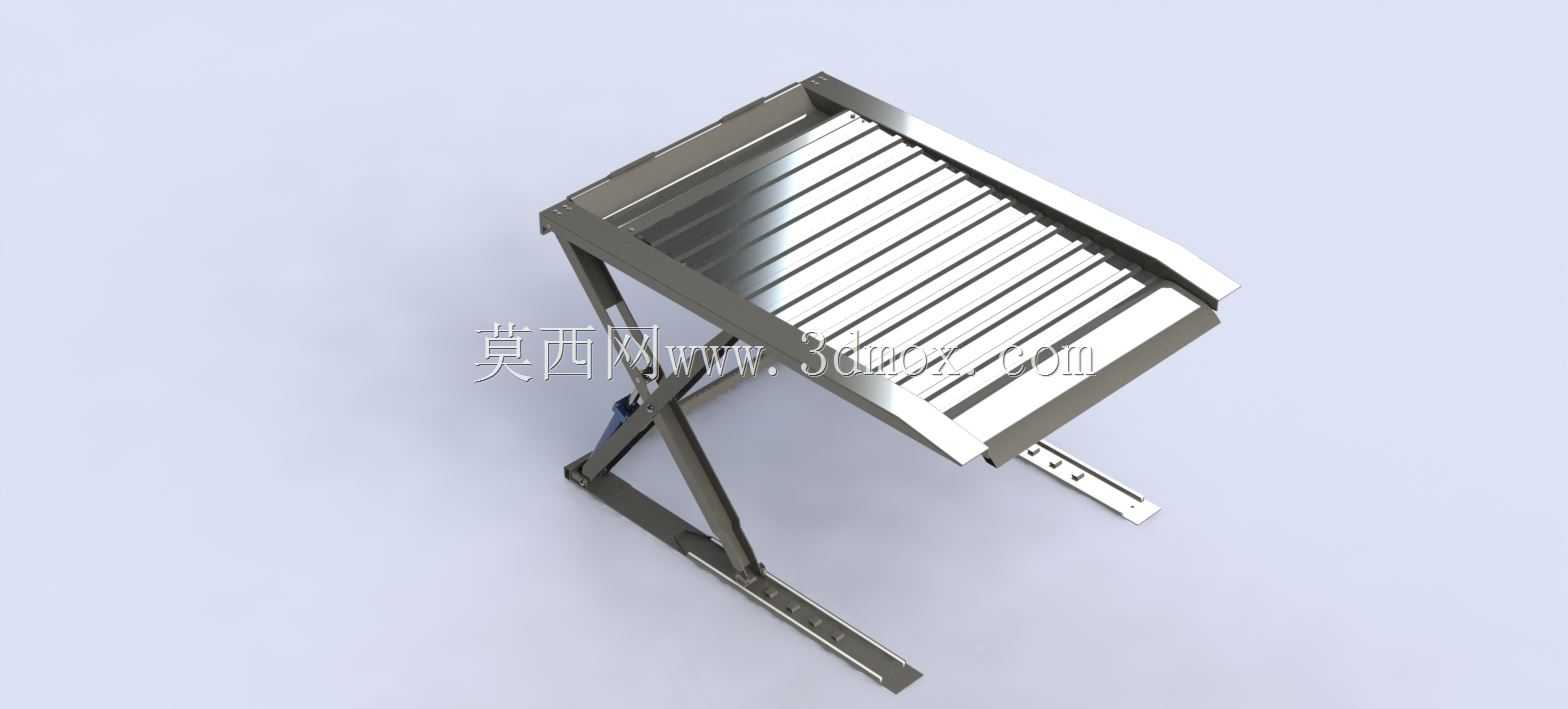

　　从结构组成看，模型包含承载台面、两组交叉剪臂、底部滑移轨道、端部铰点、支撑底架以及驱动连接部位。承载台面采用带边框的平板形式，表面分布多条平行凸起条，一方面增强轮胎接触区域的摩擦表现，另一方面提高薄板台面的抗弯刚度，避免车辆轮压作用下出现明显凹陷。台面四周设置折边和限位边框，前轮停靠位置可配合挡轮结构约束车辆越位，降低升降过程中车辆滑移风险。台面下方布置横向承梁，把轮压分散传递到剪臂上端铰点，避免载荷集中在单板局部。

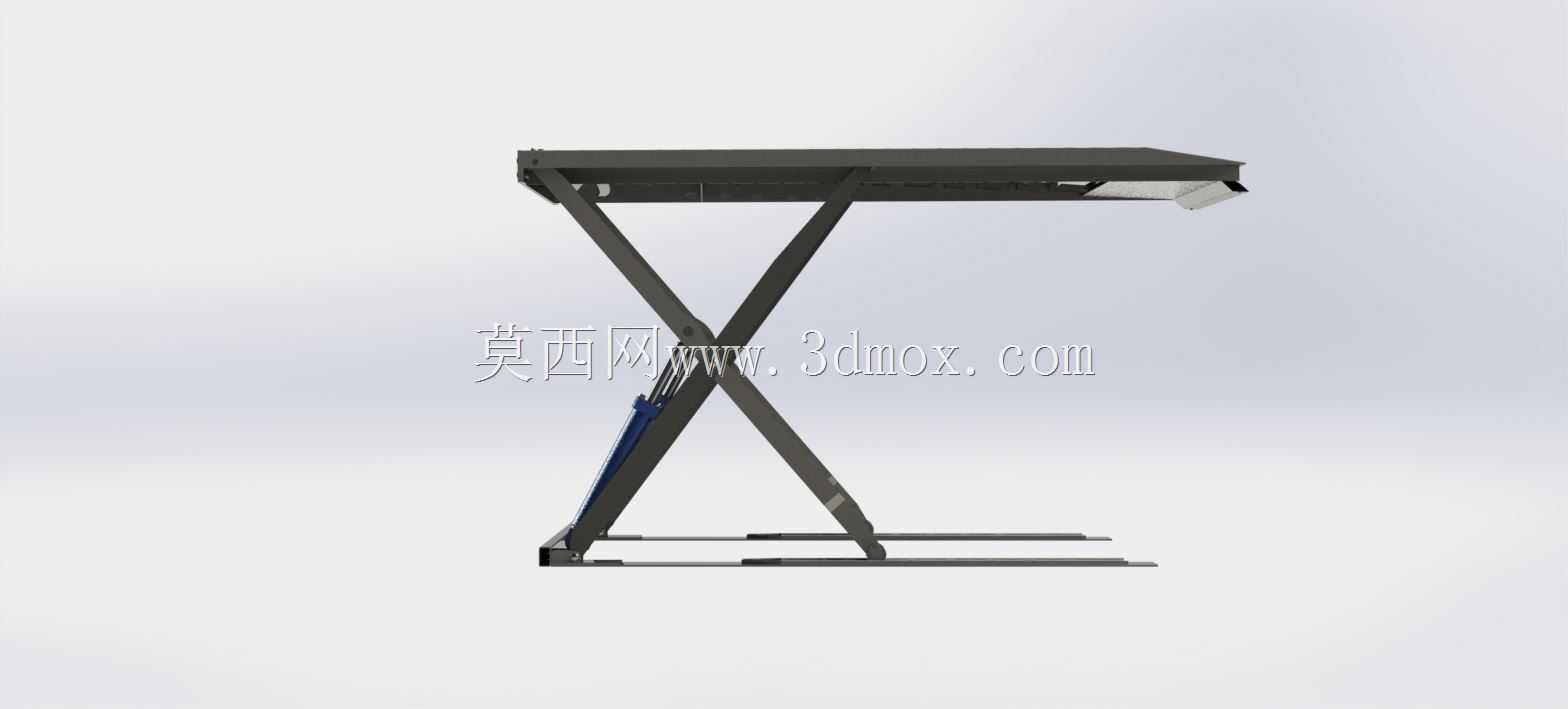

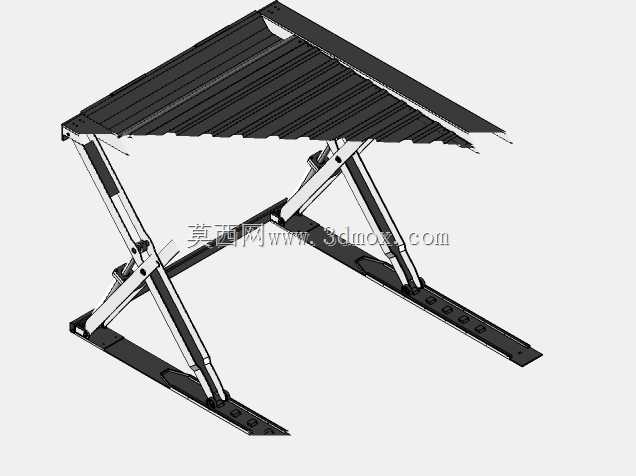

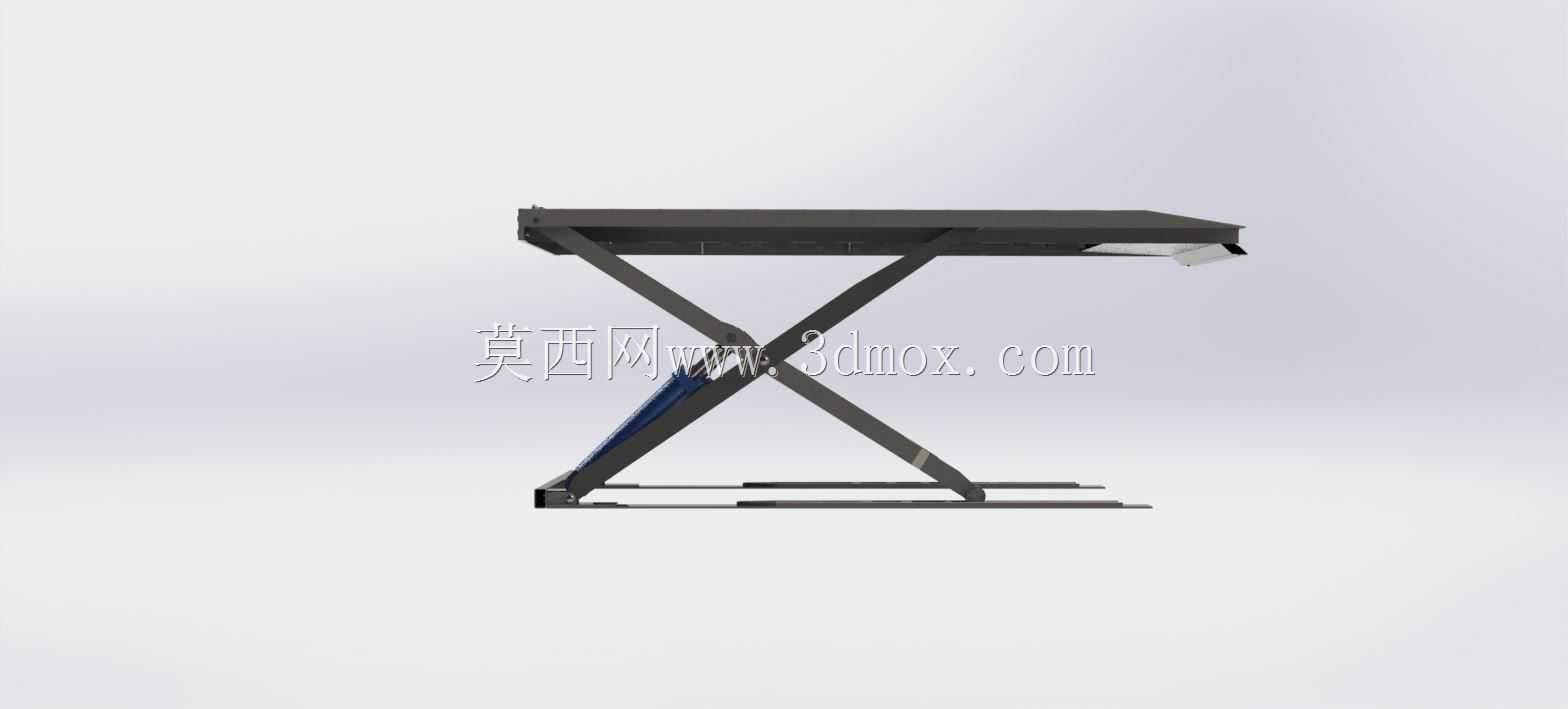

　　剪叉机构是该设备的运动核心。交叉臂通过中部回转铰点形成X形支撑，一端与底架或台面铰接，另一端通过滚轮或滑块沿轨道移动。平台上升时，下部滑移端向固定铰点方向收拢，剪臂夹角增大，台面随之升高；下降时滑移端向外展开，整体高度降低。这种布置的特点是升降过程中台面始终保持水平，导向路径明确，侧向稳定性主要依赖剪臂宽度、铰点间隙和底部轨道约束。模型中底架延长出滑移导轨，能够为活动端提供直线运动边界，也便于在安装时通过地脚螺栓把底架固定到混凝土基础上。

　　设计这类停车升降台时，首先要围绕车辆轮压和偏载工况建立载荷路径。车辆并不是均匀压在平台中心，前轮、后轮的轴荷差异明显，且车辆驶入时可能存在制动冲击和单侧停靠偏差，因此台面横梁、剪臂、铰轴和底架都需要按静载与动载组合校核。剪臂截面宜采用抗弯性能稳定的矩形管或焊接箱形件，中部销轴承受剪切与反复转动，应设置耐磨衬套并保留润滑维护条件。底部滑移轮与轨道接触面需要控制间隙，间隙过大会造成平台晃动，间隙过小则会因安装误差或变形出现卡滞。

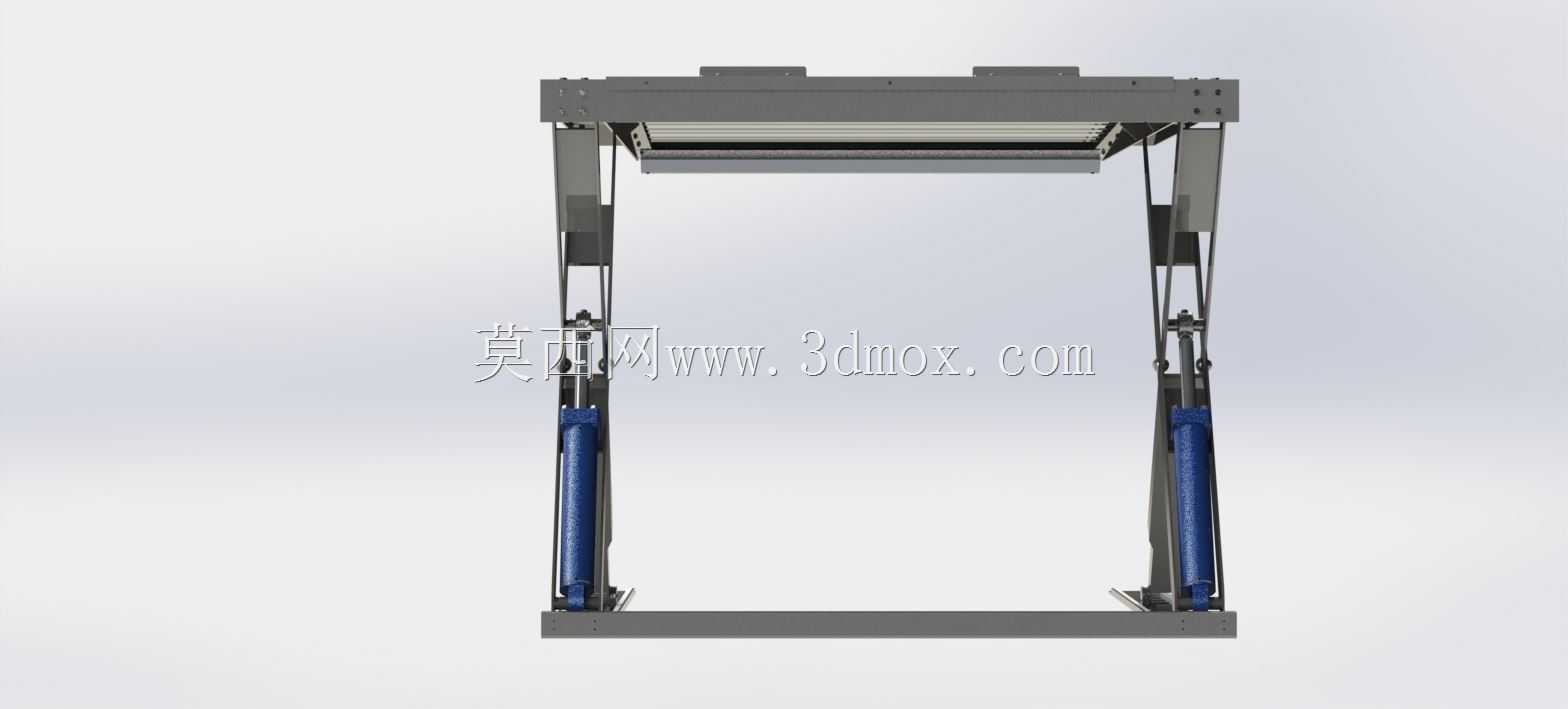

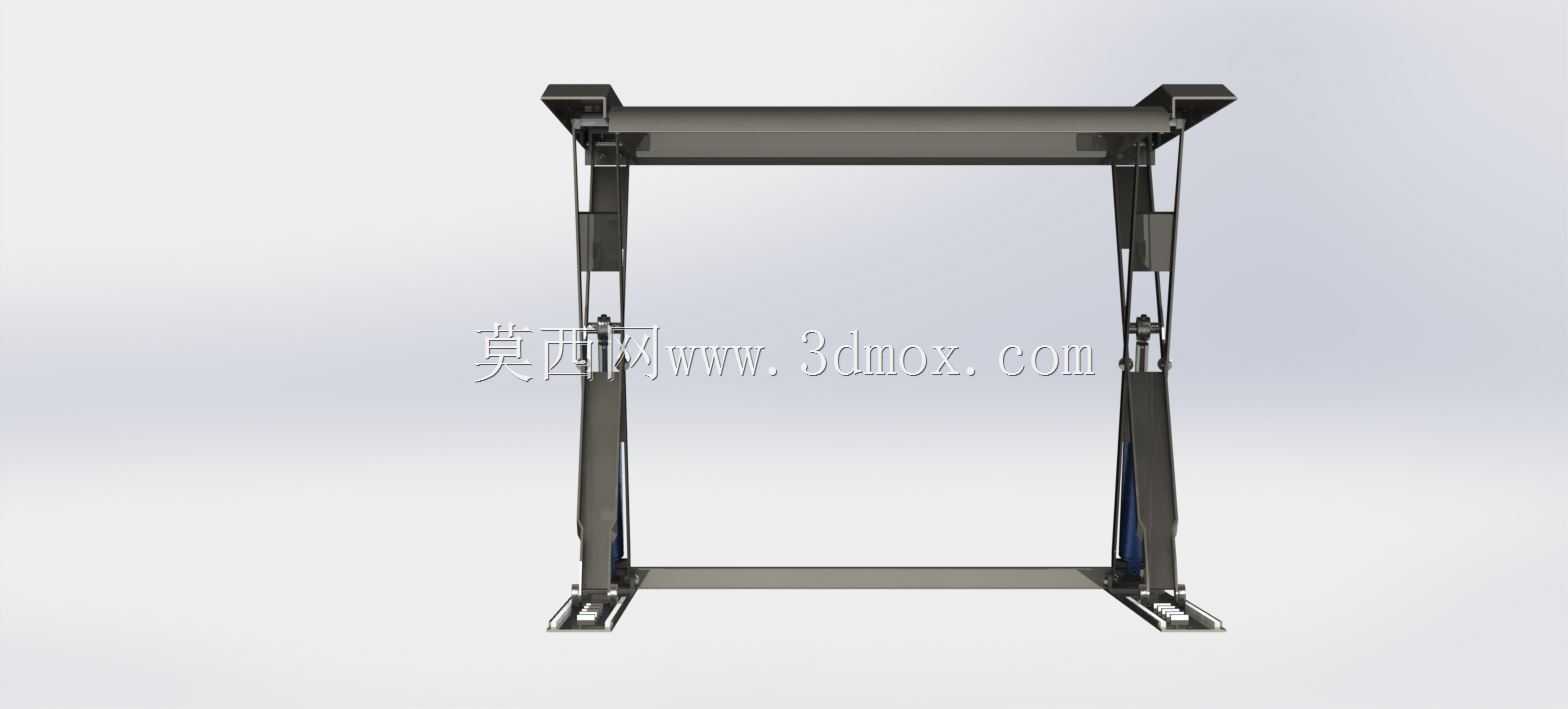

　　驱动方式通常可在剪臂下部或底架区域布置液压油缸，油缸推力通过铰座作用于剪臂，使交叉臂收拢。液压驱动的优势在于推力大、运动平稳、过载保护容易实现，适合车辆这种高负载低频升降场合。油缸铰点位置不能随意确定，它直接影响启动阶段所需推力和行程利用率；若铰点过于靠近主回转中心，初始推力会显著增大，若过于远离，则油缸行程和结构占地都会增加。实际设计中需要结合最低高度、最高举升高度、剪臂长度和油缸安装角反复迭代，使全行程推力曲线尽量平缓。

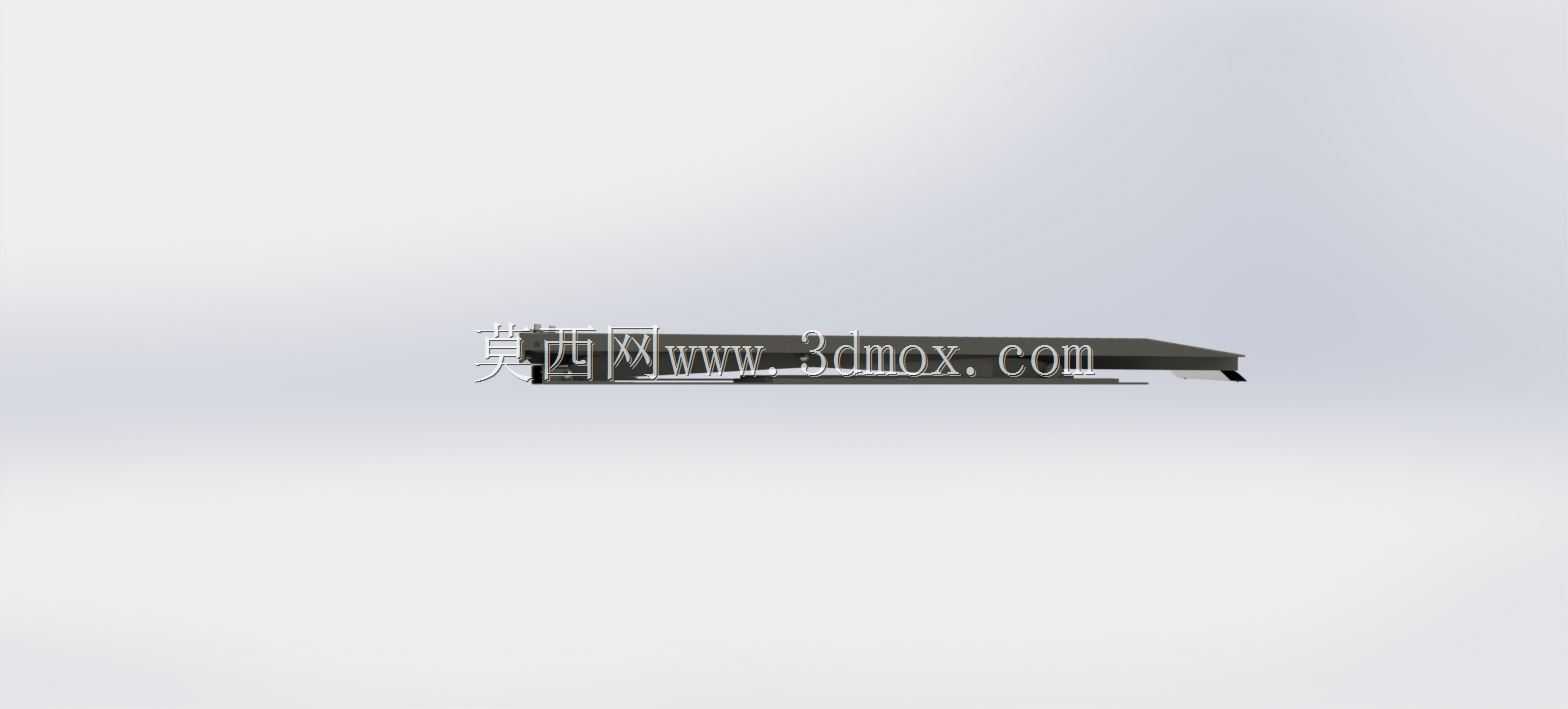

　　外形尺寸方面，承载台面宽度需覆盖乘用车轮胎外侧间距并留出驾驶对位余量，长度方向应满足小型或中型乘用车轮距与轴距范围，平台前端可设置导入斜坡，使车辆在地面状态下平稳驶入。最低高度决定了车辆能否直接开上台面，也影响地下室净高占用；最高举升高度则要保证下层车辆停放后，上层车辆轮胎、底盘与下方车辆之间留有安全空间。安装边界上，底架外围应预留维修通道，尤其在油缸、销轴和滑移轮位置需要留出操作空间；设备后方和侧面应避开立柱、管线、消防设施和墙体，平台升至最高位时还要核对顶部风管、喷淋管、照明灯具的净距。

　　场地基础同样是结构设计不能忽略的部分。升降台满载时，底架四个主要支撑区域会把集中载荷传入地面，混凝土基础厚度、配筋和地脚螺栓拉拔能力需与设备总重及车辆重量匹配。若安装在室内地下车库，还要核对楼板承载能力，不能只看设备自身投影面积。对于室外使用场景，铰接点、滑轨和紧固件需要考虑防锈与排水，台面不应形成积水凹槽，轨道末端应设置极限限位，防止滑移轮越程。

　　从三维建模角度看，该模型把台面钣金、剪臂、销轴、底架导轨和安装板分别表达出来，适合用于检查机构运动干涉、装配关系和车位布置。建模时应重点保证交叉臂在最低位与最高位的姿态连续，铰点同轴关系清晰，滑块与导轨的配合方向正确。台面防滑条、边框折边和底部横梁的位置也应保留，因为这些细节直接影响后续工程图出图、型材选型和焊接件拆分。整体结构没有复杂的传动链，却对承载安全、铰点寿命和安装基础有较高要求，属于典型的重载低频停车举升设备。
