立式弯折工位冲压成型工装夹具结构

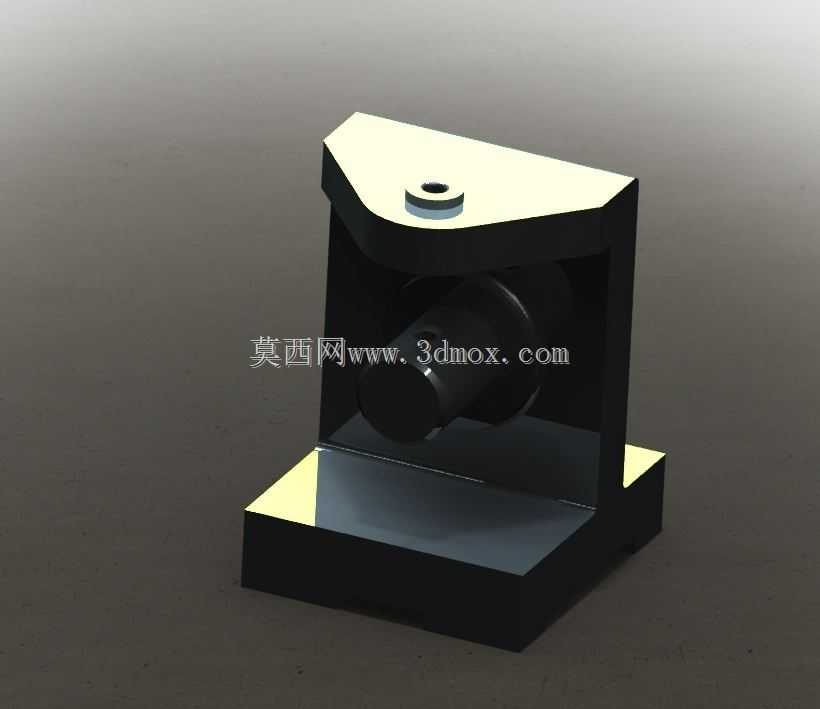

　　这套立式弯折成型工装主要面向小型钣金件、薄金属条料以及小型塑胶嵌件的压弯、校形与定位装配场景，常见于小批量精密零件生产、工位级进模末端弯折工序、手工辅助压装工位以及实验室样件试制环节。结构整体采用上下分层的框架式布局，底部为整块矩形承重基座，基座上平面预留平整安装面，可直接通过压板、T型槽螺栓或侧面锁紧块固定在压机工作台、手动压床台面或者专用焊接台架上，基座底面保持全平面接触，避免压合过程中出现偏载倾覆。

　　工装中部为左右两块对称布置的立式支承侧板，侧板从基座上表面垂直向上延伸，围出中部开放的操作空间，侧板之间穿设一根横向圆柱转轴，转轴作为活动压块的摆动支点，承担压弯过程中的主要径向载荷。转轴两端嵌入侧板的同轴孔位中，孔位加工时需保证两侧同轴度，否则活动压块摆动时会出现卡滞、单侧磨损甚至转轴弯曲变形。实际建模时，转轴与侧板孔优先采用基孔制间隙配合，端部可加装平端紧定螺钉限位，防止转轴在反复开合过程中轴向窜动。

　　工装顶部为一块异形轮廓的上承压板，板体轮廓随下方弯折型腔走势设计，前端做斜向切角，既避让操作人员取放料的手部空间，也减少压板整体自重。上承压板中心位置加工有阶梯通孔，孔内装入导向衬套与承压垫块，外部压力机的压头下行时直接作用在该承压垫块上，压力经由衬套均匀传递到下方活动压块，避免局部应力集中造成顶板凹陷。阶梯孔的台阶面同时承担衬套轴向定位，衬套磨损后可单独拆卸更换，无需整体返修顶板。

　　中部活动压块套装在横向转轴上，压块工作型面根据待加工零件的弯折半径做对应圆弧处理，压合时压块绕转轴向下摆动，将放置在下模定位面上的坯料逐步压入弯折型腔，整个运动轨迹为定半径圆弧摆动，相比直上直下的刚性冲压，摆动压合能够让板料受力更平缓，减少弯折部位出现裂纹、起皱或者材料过度拉伸变薄的缺陷。下定位面开设在底部基座的上平台区域，型面边缘设置定位挡边，操作人员将坯料一侧抵靠挡边即可完成送料定位，不需要额外加装复杂的气动定位机构，适配多品种小批量生产快速换型的需求。

　　从安装边界来看，整套工装的占地轮廓由底部矩形基座决定，基座长宽尺寸预留出超出两侧侧板的外延边，外延边作为压板固定的受力区域，安装时压机压头的中心轴线需要与顶部承压垫块的中心保持重合，偏心距控制在允许范围内，避免压合时侧板承受附加弯矩。工装的开口高度即下定位面到上承压板下表面的净空间，需要大于待加工坯料的最大放料高度加上取放操作间隙，通常预留不小于三十毫米的操作空间，方便操作人员用镊子或者手动送料杆放置小型工件。

　　结构设计过程中，支承侧板的厚度需要根据公称压合力核算，侧板同时承受转轴的支反力与顶板传递的压应力，侧板与基座、顶板的连接位置可采用整体铣削成型或者定位销加螺栓锁紧的组合方式，整体铣削结构刚性更好，适合长期批量生产；装配式结构则便于加工制造，后期更换磨损侧板时成本更低。横向转轴的直径按照弯曲抗力计算挠度，转轴跨距与直径的比值控制在合理区间，保证压合全程转轴的弯曲变形量不会影响活动压块的行程精度。

　　这套工装没有复杂的弹性顶出与联动锁紧结构，核心功能聚焦在弯折成型的动作实现与坯料定位，结构零件数量少，加工工艺性好，普通三轴铣床即可完成全部板类与轴类零件的加工，装配时只需保证转轴同轴、各贴合面平整即可投入使用。在实际产线中，这类工装既可以配套小型手动压力机完成单件试制，也可以安装在自动化压机的工作台上，配合送料机械手实现半自动循环生产，针对不同弯折角度的产品，只需要更换中部活动压块与下定位型面，外围框架、转轴与支承侧板都可以通用，大幅降低多品种生产的工装制造成本与换型调试时间。
