这套双耳环铰接式液压油缸属于液压系统里的直线执行元件,在工程机械、农用装备、物流升降平台、环卫车辆、工装夹具以及小型自动化专机中都十分常见。它的作用不是单纯把两根杆件连在一起,而是把液压泵输出的压力能转化为稳定的往复推力和拉力,带动负载完成举升、压紧、翻转、支撑、调平或者姿态锁定。

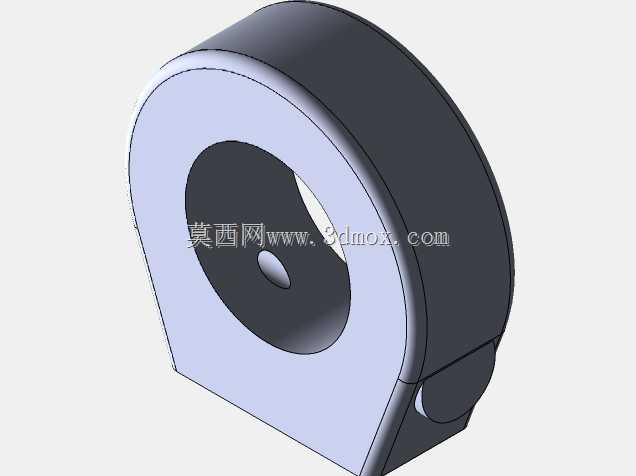

从现场布置来看,两端带关节轴承的耳环结构是这个油缸很关键的部分。缸底耳环和活塞杆端耳环分别通过销轴接入设备机架与执行摆臂,工作时允许连接点在小角度范围内随机构运动而摆动,避免刚性连接在轨迹偏差下产生别劲。很多折臂、举升架和翻转机构在动作过程中,两铰点连线并不是固定方向,若采用刚性法兰或螺纹直连,侧向力会直接传到活塞杆和导向套,轻则拉伤杆面,重则造成密封早期泄漏;耳环加关节轴承的组合可以吸收一定的角度偏差,降低安装同轴度要求。

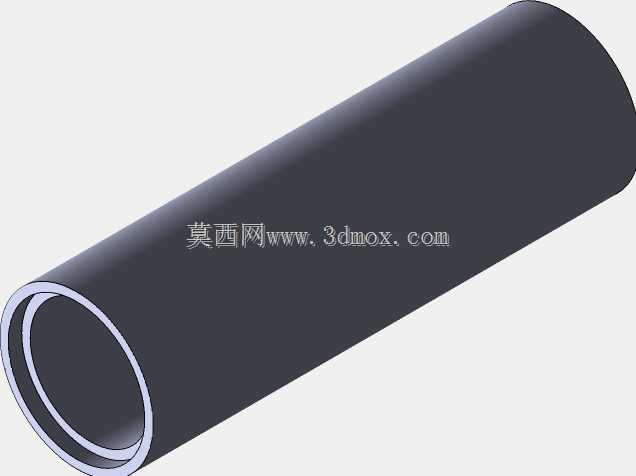

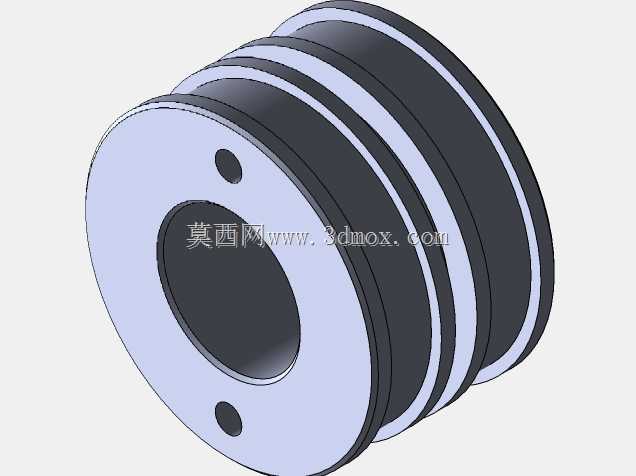

缸体部分采用圆筒式承压结构,内部形成无杆腔和有杆腔。压力油进入无杆腔时,活塞杆向外伸出,有效承压面积较大,适合推出、举升和顶紧;压力油进入有杆腔时,活塞杆缩回,承压面积因杆体占去一部分而减小,回程速度通常更快,但理论拉力低于伸出推力。设计三维结构时,不能只看外形长度,需要把全伸长度、全缩长度、行程、铰点中心距和销轴直径一起校核。全缩状态决定设备收纳空间,全伸状态决定机构最大开度;行程过小会导致动作不到位,行程过大则可能在极限位置让机构越过安全角度。

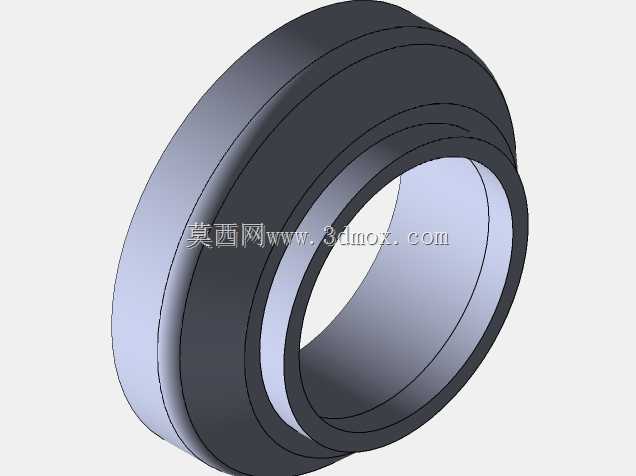

活塞杆表面是油缸长期可靠运行的重点区域。模型中细长外伸杆段需要保持较高直线度和表面质量,实际产品通常会经过镀铬或相应耐磨防腐处理,以减少粉尘、泥沙和雨水对密封件的磨损。导向套位于缸筒前端,承担活塞杆的径向支撑和对中作用,内部布置防尘圈、杆密封、支承环等零件。防尘圈先刮除杆面附着杂质,杆密封阻止压力油外漏,支承环则限制金属直接接触。对于户外设备,这些细节往往比单纯提高额定压力更能决定维护周期。
缸筒与端盖、耳环之间的连接需要兼顾承压和装拆。小型工程油缸常见螺纹连接、卡键连接或焊接结构,缸底耳环与缸筒轴线保持同心,前端盖则要为导向套和密封件留出装配空间。三维建模时应把内部台阶、密封槽、油口位置和端部倒角表达清楚,因为这些结构会直接影响加工工序和维修拆装。油口若布置在缸筒侧面,需要预留油管接头和扳手空间;若设备摆臂靠近油缸,还应检查高压软管在全行程中是否被拉伸、弯折或与机架摩擦。
在机构选型阶段,油缸不是孤立确定的。先要根据负载质量、力臂变化、摩擦阻力和安全系数算出所需推拉力,再按系统工作压力反推缸径和杆径。缸径决定输出力,杆径影响回程力、稳定性和抗屈曲能力。长行程油缸在完全伸出并承受轴向压力时,活塞杆类似一根压杆,若杆径偏细、铰点间隙过大,可能出现弯曲失稳。因此对于升降、支撑和顶推工况,除了校核推力,还要关注长细比、端部连接形式以及负载导向。
安装边界方面,两端销轴应平行布置,使油缸摆动平面与机构运动平面一致。若销轴方向偏斜,关节轴承的补偿能力会被侧向扭转消耗,活塞杆仍会受到附加弯矩。设备机架上的耳环支座也要有足够刚度,不能在高压推力下张开或变形;支座焊缝、加强板和销孔硬度都需要配合油缸载荷。油缸周围还应留出维护空间,便于更换密封件、拆卸销轴、连接油管和排气。

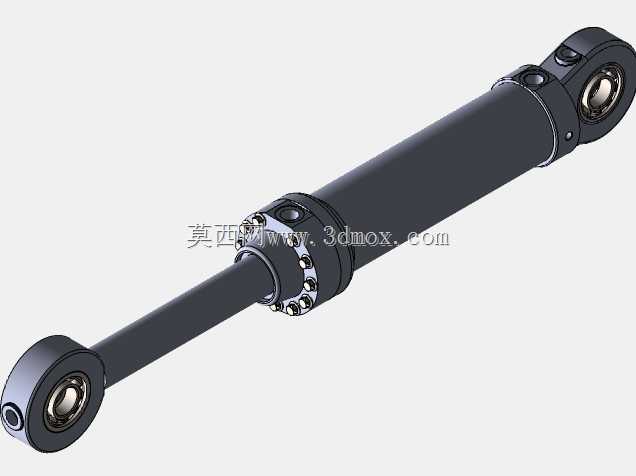

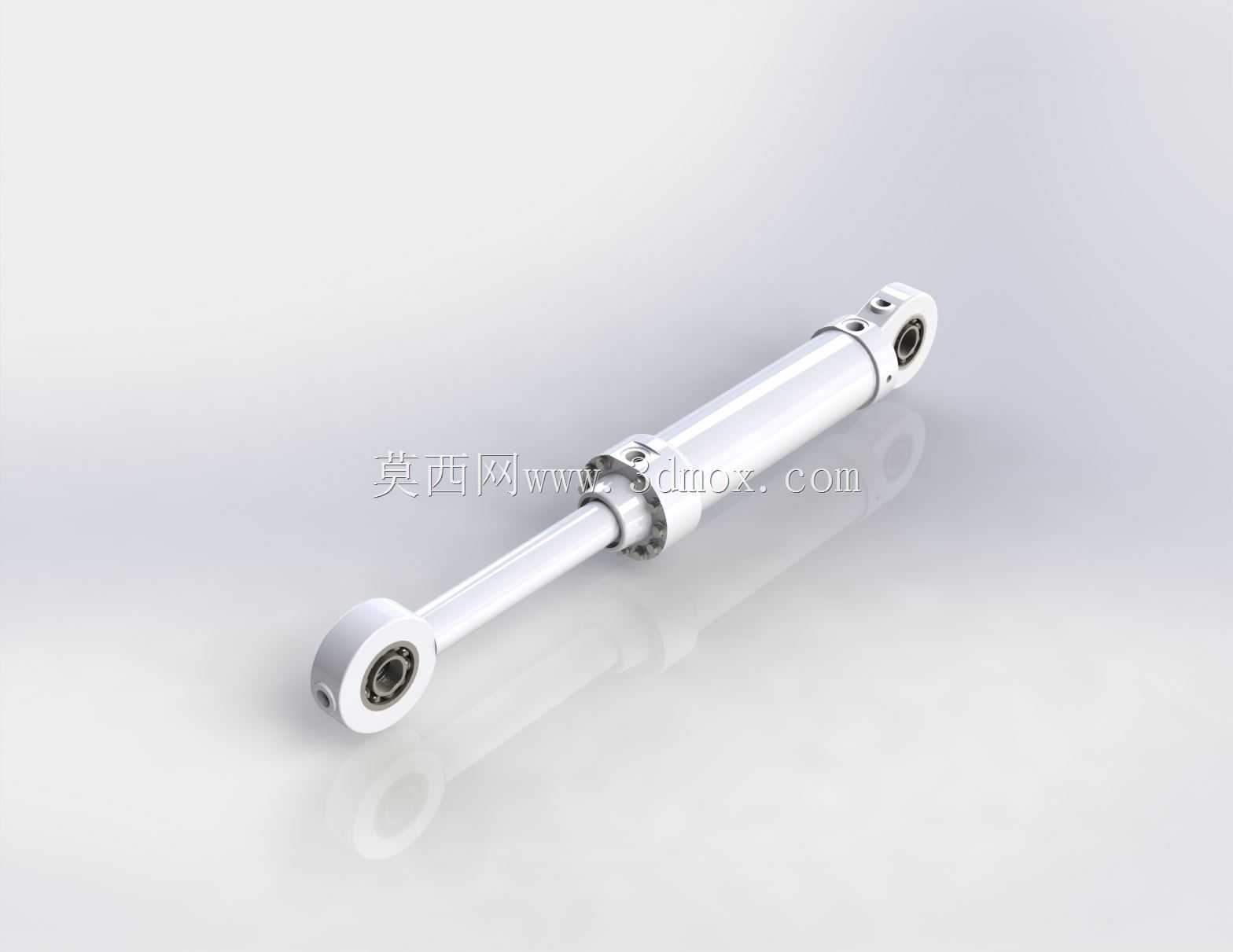

这个模型把缸筒、活塞杆、端耳环、关节轴承和前端连接关系完整呈现,适合用于液压机构布局、运动干涉检查和设备方案演示。在实际设计中,可围绕它继续补充油口方向、安装距、行程限位、缓冲结构和防护套等细节,使虚拟装配更接近真实工程状态。
