多路集水器耐压密封测试台架结构

　　这套台架主要面向分水器、集水器及多路管路组件的出厂检测环节，常见于暖通管路件、流体分配模块和小型集成阀组的生产车间。设备的核心任务不是完成装配，而是在受控工位上对工件进行通水、保压、密封检查和接口动作验证，把原本分散在试压区的接头、封堵、支撑和观测位置集中到一套刚性框架内，减少人工反复搬运管路和盲堵的工作量。

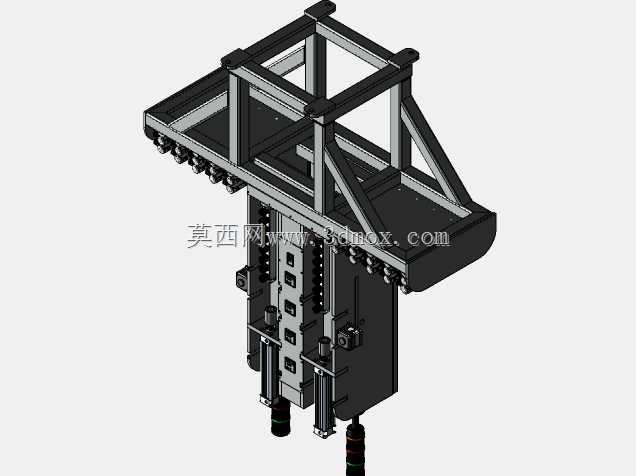

　　从结构布置看，上部采用矩形焊接框架作为承载边界，横梁与斜撑共同形成稳定门架。框架下方延伸出长条形安装平台，平台一侧布置多组快速接头和压紧点位，可对应集水器上成排的支管接口。工件进入工位后，依靠定位面限制横向窜动，端部和侧向压紧件再把阀体或分配管固定，避免充压过程中因反力造成接头偏载。下部竖直模块集中布置阀件、气缸或油缸、导向杆及连接管路，使执行机构尽量靠近被测接口，缩短压头行程，也让水路和气路走线更短。

　　设计时优先考虑试压工况的力流传递。集水器在保压时，每个封堵位置都会产生沿管路轴线方向的推力，若只靠薄平板支撑，长期循环后容易出现板面翘曲和接头错位。因此台架把主要承力点落在焊接梁和斜撑组成的桁架上，平台板更多承担安装基准和防护作用。竖直执行件通过导向杆保持压头平行下降，压头前端可更换不同规格的压块或密封堵头，以适配支管间距、接口直径和端部形式存在差异的产品。

　　实际使用中，工件可由上方或侧向吊入，先落在下部支撑块上，再调整定位销使其接口中心线与压头中心线重合。多组压头能够按顺序动作，也可根据检测节拍分组动作：先完成端部封堵，再接通测试介质，压力稳定后观察各支管、焊缝和螺纹连接处是否渗漏。长平台上预留的连续安装孔位，使夹具不必完全依赖固定孔距，换型时只需移动支座、更换堵头和调整限位块，即可覆盖一定长度范围内的集水器产品。

　　外形边界上，该设备属于高台式试验装置，顶部框架高度明显大于工作台面宽度，安装时需要在上方预留吊装和维护空间，侧面则要留出工件上下料、管路连接以及操作人员观察压力表的通道。底部执行件向下伸出，布置产线时不能把台架直接贴地放平，应预留地脚或支架高度，便于检修缸体、接头和排水管路。平台前缘的加宽结构可承接试压过程中的滴漏水，并引导至收集位置，减少地面积水对节拍和安全的影响。

　　三维建模过程中，框架杆件、平台板、斜撑、压头组件和管路接口都需要按实际装配关系表达。尤其要注意运动件与固定梁之间的间隙：压头下行至终点时，密封堵头应能完全贴合工件接口，而导向杆、缸体和管路不能与支撑柱发生干涉。长平台上的接头排列要结合被测集水器的支管节距复核，若只按单一样件建模，后续换型时容易出现压头与相邻阀体碰撞的问题。

　　对于结构设计人员，这类台架的价值在于把检测力、定位基准、换型柔性和排水维护统一到一个框架中；对于设备选型人员，则需要重点核对工件最大长度、接口数量、封堵推力、测试介质压力以及上下料方式。模型中呈现的多工位横梁、竖直加压模块和可调节安装面，能够直接作为试压台方案评审、夹具细化和车间布局校核的参考。
