黄铜球自动成型加工生产线

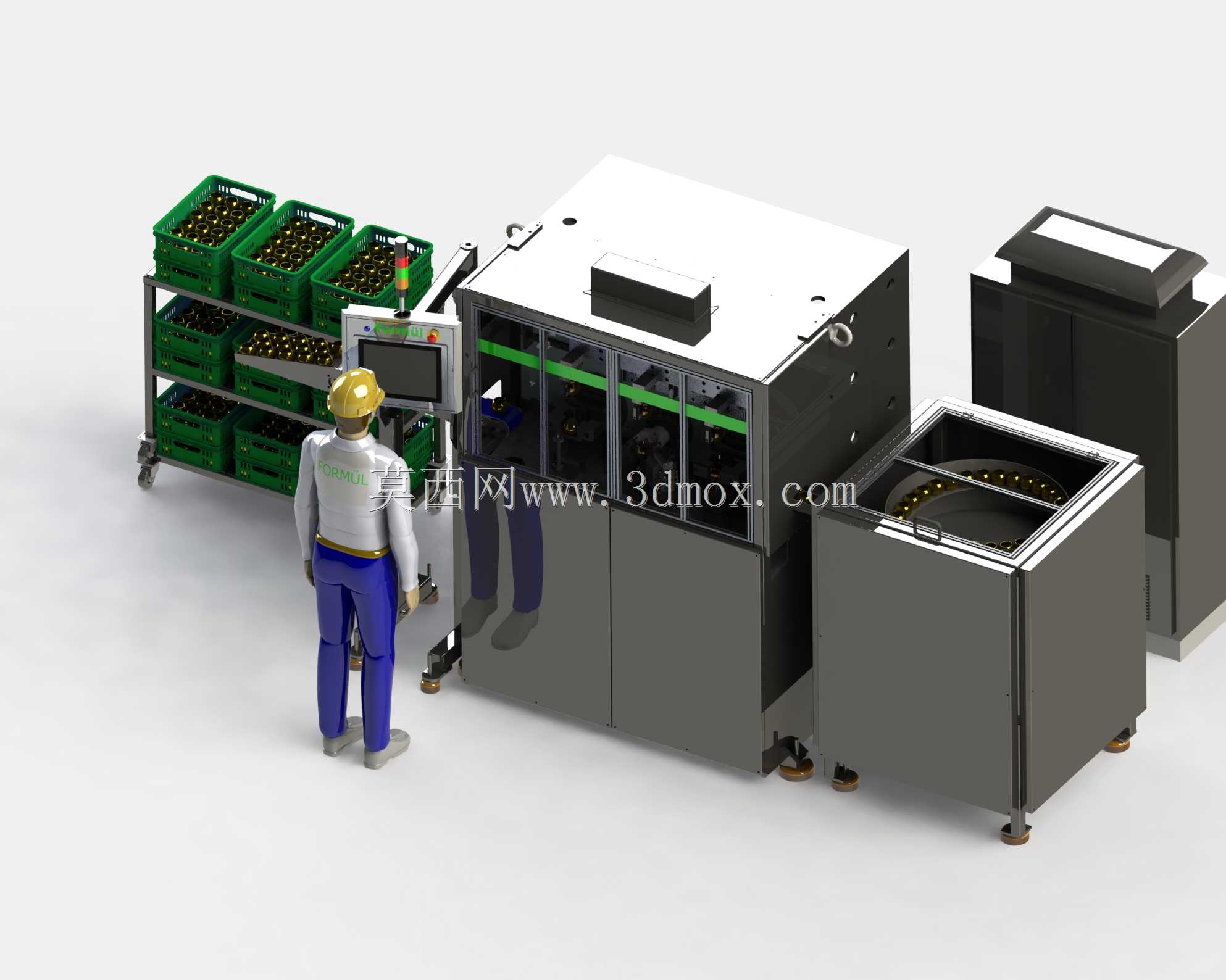

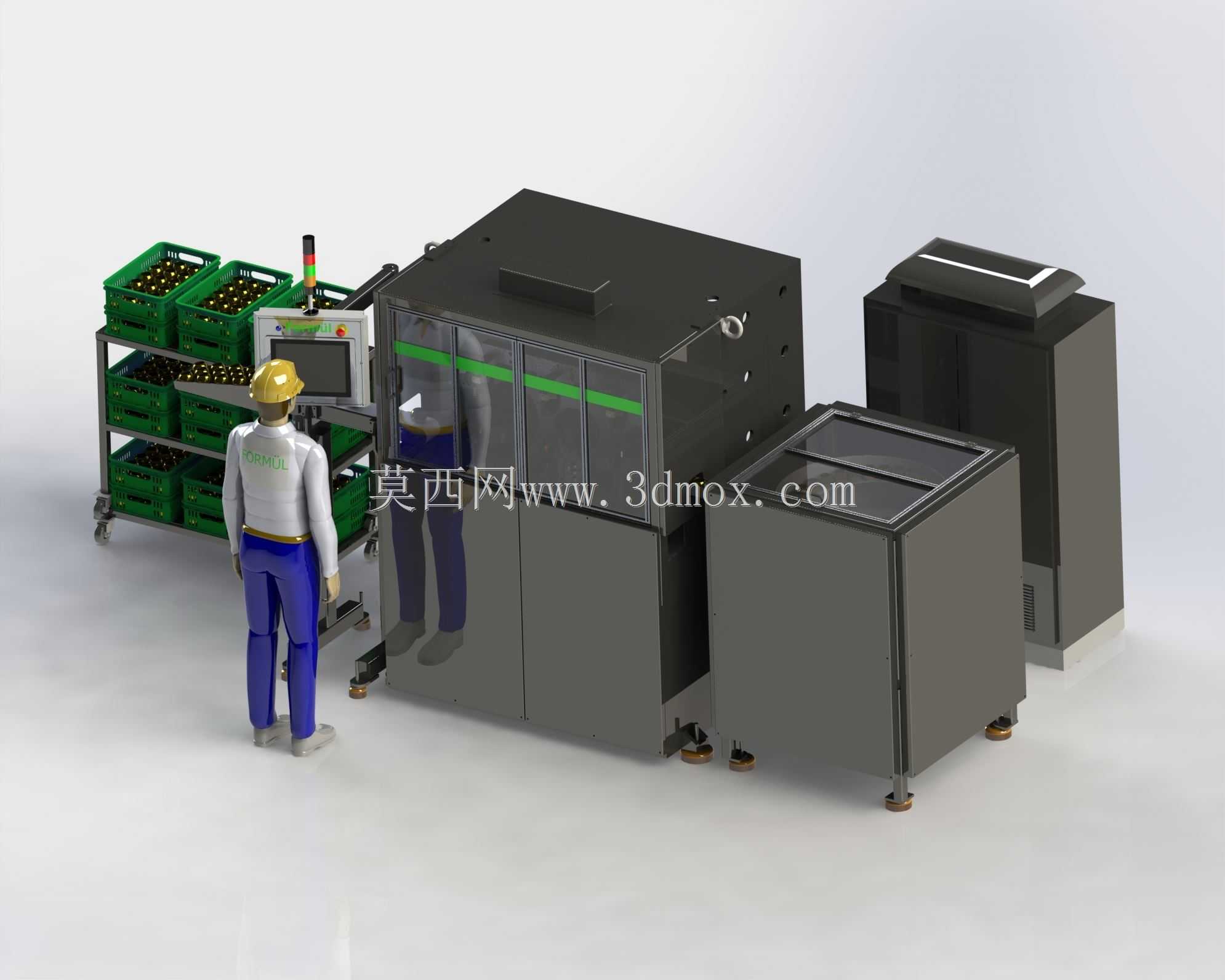

　　这套产线的布局逻辑是围绕小尺寸金属球坯的连续冷镦、分选、清洗与料箱归集展开，现场落地时首先要确认主机本体的占地边界，核心加工主机采用封闭柜式结构，整机长宽方向预留出操作侧1.2米以上的人员巡检通道，后端配套的电气柜与清洗槽体沿主机出料方向顺次排布，左侧的多层周转料架区域要预留叉车取放空料箱的转弯空间，所有设备底部均配置可调水平支撑脚，安装时先以主机加工台面为基准调平，再依次对齐出料输送段的高度差，避免球坯在转接位置出现卡滞。从实际加工流程来看，待加工的黄铜棒料经上料机构送入主机工位后，依次完成切断、冷镦成型、粗磨去毛刺工序，加工完成的半成品通过内置输送通道送入后置的清洗分选单元，清洗槽体内置喷淋与沥水结构，

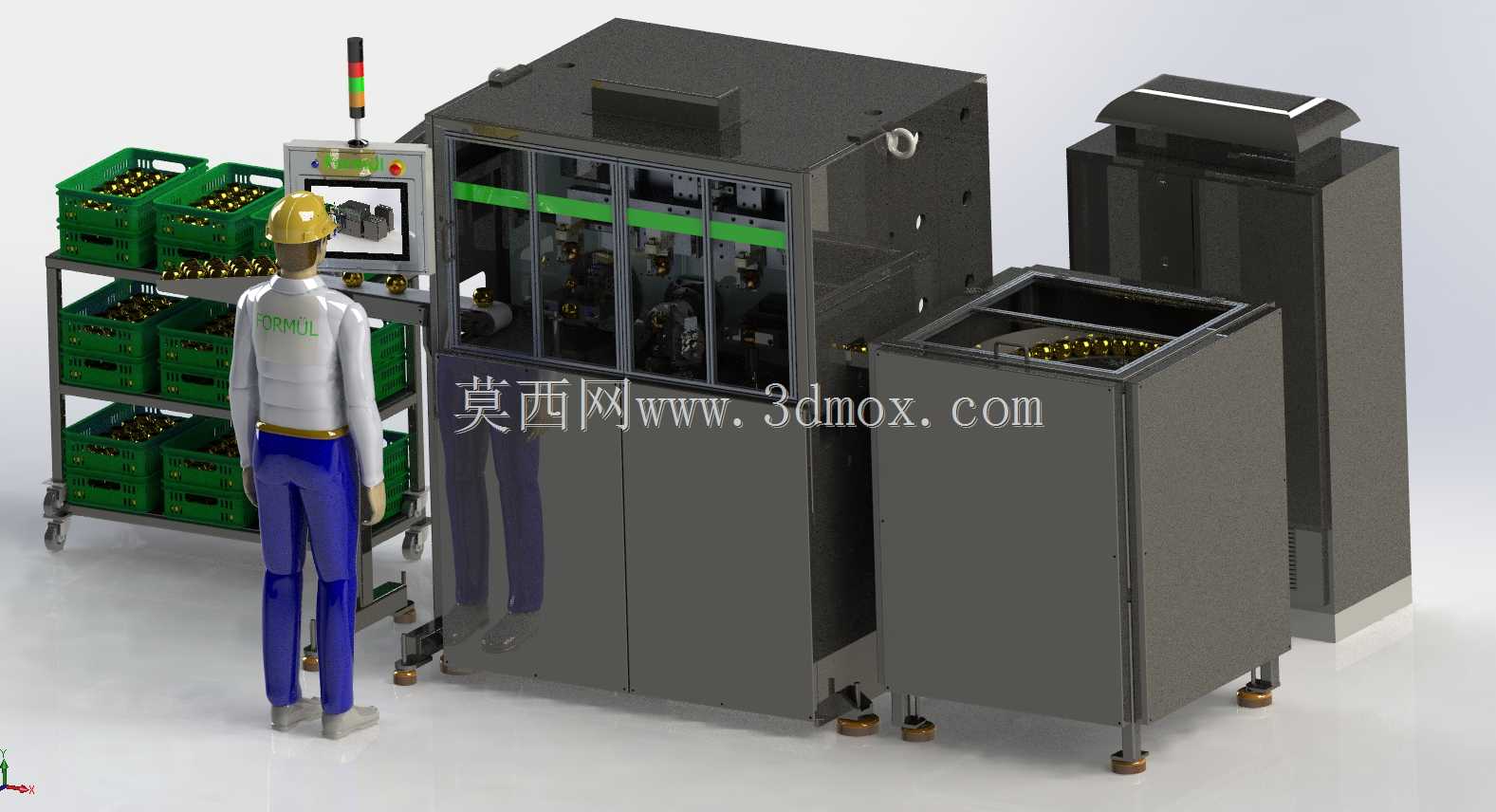

　　将球坯表面的切削液与金属碎屑冲除后，合格成品沿出料轨道归集到左侧周转架上的绿色塑料周转箱内，料架分层设计可同时放置6到8个满料/空料箱，工位旁的操作人员仅需定时更换料箱、抽检成品尺寸即可，无需全程值守加工工位。主机的封闭护罩设计做了针对性考量，正面设置带透明观察窗的安全防护门，护罩内部的加工区域全程封闭，既可以阻挡冷镦工序产生的金属碎屑飞溅，也能降低加工过程的噪音外传，护罩侧面预留了检修开口，日常更换模具、调整送料行程时可以快速拆开侧护板完成维护，不需要整体拆解外罩。操作终端布置在主机进料侧的悬臂支架上，触控屏高度匹配站立操作人员的视线范围，旁边集成了状态警示三色灯，设备出现缺料、卡料、模具磨损超差时会同步触发声光提示，

　　操作人员在料架位置就能直接看到设备运行状态。产线的电气控制柜独立放置在主机侧后方，柜内分隔为动力回路与控制回路两个安装腔，避免加工区域的振动、油雾影响电气元件寿命，柜体侧面布置散热风道，进风口加装过滤棉，阻挡车间内的金属粉尘进入柜内。在做结构建模时，所有外购件均按照实际选型尺寸搭建，包括底部的可调脚轮、支撑脚、护罩的铝型材门框、观察窗的亚克力板材、周转箱的堆叠卡扣结构都做了还原，布局阶段可以直接在三维环境中模拟操作人员的行走路径、料箱更换的操作空间、检修门的开启角度，提前发现通道干涉、维护空间不足的问题。针对黄铜球这类小尺寸五金零件的加工特性，产线的输送轨道全部采用圆弧过渡设计，所有轨道接缝处做平齐处理，不存在台阶与尖角，

　　避免球坯在输送过程中出现磕碰划伤，轨道的宽度可以根据加工球径快速调整，适配不同规格黄铜球、钢球的小批量生产需求。左侧周转料架采用方管焊接框架，层间高度匹配标准塑料周转箱的堆叠尺寸，料架底部带脚轮与定位刹紧装置，满料后可以直接将整架物料推送至检验工序，不需要逐箱搬运。整线的安装不需要做特殊的地基预埋，普通硬化车间地面即可满足放置要求，调平后锁紧支撑脚的锁紧螺母即可投入使用，水电接入点分别布置在主机后侧与清洗单元侧方，布线走设备底部的走线槽，不会占用地面操作通道。
