PVC管材连续冲孔加工专用设备

　　这套设备面向塑料管材二次加工产线，核心解决PVC穿线管、给排水管在布线、装配工序中需要批量开设侧孔的工艺需求，常见于建筑水电安装预制件生产、电工套管配件加工、园林灌溉管打孔以及线缆护管分段开孔场景。传统管材开孔多采用台钻配合简易靠山逐点加工，不仅孔位同轴度难以保证，管材受钻削轴向力还容易出现管壁压塌、孔口毛刺外翻、圆度变形等问题，尤其薄壁PVC管装夹受力稍大就会出现瘪管，后续穿线时刮伤线缆绝缘层，留下安全隐患。该冲孔机采用冲压成型替代钻削加工，冲切动作瞬间完成，孔口边缘整齐无毛刺，不需要二次倒角修磨，加工效率相比钻孔工艺提升数倍，也避免了钻削产生的塑料碎屑清理问题。

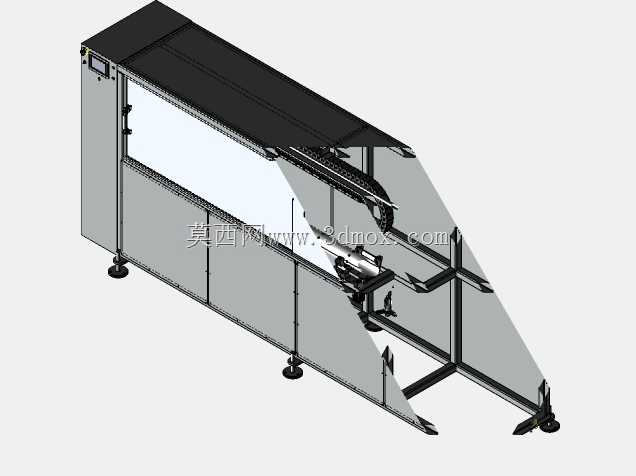

　　整机布局沿管材送进方向排布，进料端设置可调式V型托辊组，托辊间距根据管材长度和挠度调整，长管穿入后不会因自重弯曲下垂，保证送进轴线与主机冲孔工位同轴。主机身采用型钢焊接框架结构，焊接后经过时效处理消除内应力，冲压工位的上下模安装面经过龙门铣精加工，保证模具导向垂直度，长期承受冲裁交变载荷也不会出现机架开式变形。冲孔执行机构采用液压驱动，油缸垂直布置在机架上部，活塞杆端部连接上模安装板，配套线性导柱导套做运动导向，冲头下行过程中无偏摆，冲切间隙均匀稳定，不会出现啃模、毛刺过大的问题。下模位置配套管材承托凹模，凹模内孔根据加工管材外径匹配，冲孔时管壁四周被凹模完全支撑，冲头施压时管材径向被约束，从根源上避免冲孔位置管壁凹陷变形。

　　设备的装夹定位机构在冲孔动作触发前，两侧气动压块先同步压紧管材，压块工作面贴附聚氨酯软垫，压紧力可调，既保证管材在冲切瞬间不会窜动移位，又不会夹伤PVC管外壁留下压痕。孔位轴向定位采用可调式定位挡尺，挡尺沿送料方向的导轨滑动，刻度标识清晰，需要加工不同孔距的产品时，松开锁止手柄移动挡块到对应刻度即可锁定，小批量多规格生产切换时不需要重新编程调试，操作门槛低。针对需要在管材圆周方向加工不同角度孔的工艺需求，承托凹模配套旋转分度结构，分度盘预设常用角度定位销，转动管材到对应角度后销钉自动锁止，保证周向孔位角度偏差控制在工艺允许范围内。

　　液压站布置在机架侧旁的独立柜体内，油泵、电磁阀、溢流阀、压力表集成安装，油路排布整齐，系统压力可根据管材壁厚、孔径大小调整，冲切薄壁小管时降低系统压力，避免冲击力过大造成管材崩裂；加工厚壁管材时提升压力保证冲切断面一次成型，无连丝残留。电控部分采用常规继电器逻辑控制，脚踏开关触发单次循环，操作人员将管材送入到位、靠紧定位挡块后踩下脚踏，压块先压紧、油缸带动冲头下行冲孔、随后冲头快速回程、压块松开，整个动作流程按预设逻辑顺序联锁，避免出现冲头未回程就松夹的误动作，设备侧面设置紧急停止按钮，异常工况下可瞬间切断动力。

　　安装边界方面，整机主体长度适配常规6米管材的加工操作区间，机身底部设置可调地脚，安装时调整水平后锁紧，不需要特殊地基，车间平整水泥地面即可布置。设备两侧需要预留足够的管材上下料操作空间，进料侧预留长度不短于最长加工管材的送进距离，出料侧预留成品取出堆放区域，液压柜与主机之间的油管预留检修余量，机身周边留出维护通道，方便定期检查冲头磨损情况、更换不同孔径的模具、补充液压油以及清理工位散落的少量塑料边角料。模具采用快装结构，更换不同冲孔直径的冲头和凹模时，松开固定压板即可完成拆装，适配多种外径PVC管的冲孔加工，覆盖建材、电工、灌溉等多个行业的管材开孔加工需求。
