塑料阀门耐压密封性能试验机

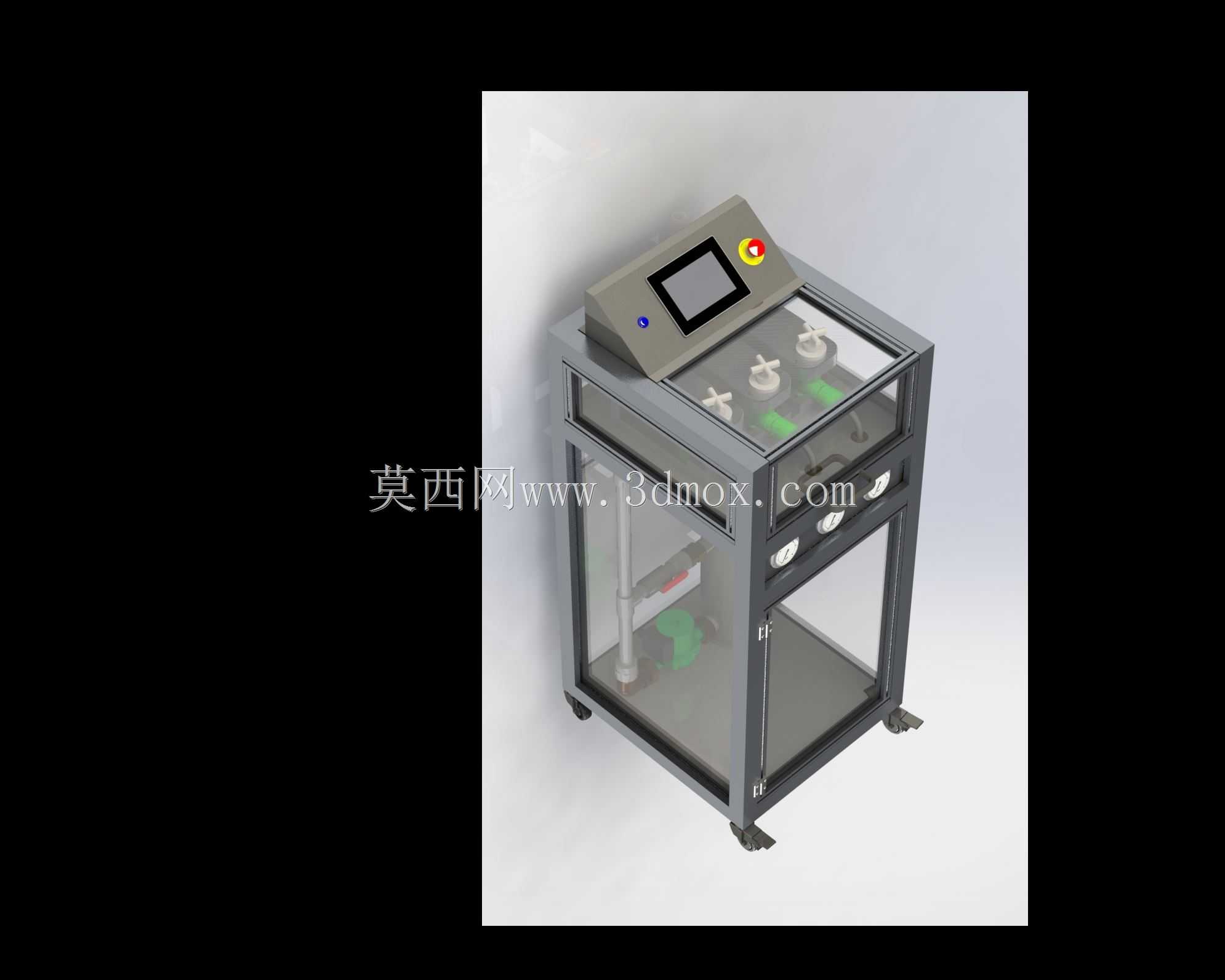

　　这套设备面向塑料阀门出厂前的耐压与密封性能检测环节，常见于PVC、PP、PE等非金属阀门生产车间的质检工位，也可布置在实验室做型式试验。整机采用铝型材框架加钣金封板的立式柜体结构，底部配置脚轮与可调支脚，移动到位后通过支脚调平固定，兼顾产线灵活转场与试验时的稳定性。

　　设备上部为操作与装夹区，倾斜布置的人机操作面板集成触控显示屏、急停按钮与状态指示灯，操作人员站立即可完成参数设定与试验启停，面板倾角经过人机校核，避免长时间操作的视觉疲劳。台面预留多个阀门装夹工位，可同时对若干件塑料阀门进行封堵与管路对接，装夹位采用快换接头思路，适配不同通径规格的工件切换。台面上的透明防护挡板用于承压试验时的安全隔离，防止介质喷溅或试件失效带来的风险。

　　柜体中部为管路与动力元件布置区，增压泵、控制阀组、压力传感器、管路接头等核心元件分层安装在可视的安装板上，透明门板既起到防护作用，又便于日常巡检与维护时直接观察管路状态。下部腔体预留电气与液压（水压）系统空间，走线走管分区明确，强弱电分离，符合试验设备的安全布置规范。

　　从功能逻辑看，设备通过向被试阀门腔体内充入加压介质（多为水压试验），按设定压力曲线完成保压、升压、泄压过程，同步采集压力变化，判定阀门壳体强度与密封面泄漏情况。塑料阀门相较金属阀门刚性低、易蠕变，装夹力与加压速率需要可控，因此台面装夹结构在设计上避免刚性过压，封堵头采用柔性密封面，保证非金属阀体不被夹伤。

　　结构设计上，框架以标准工业铝型材拼装，节点采用角件与内置连接件，外形规整、改型方便；封板与门板采用薄钣金折弯，表面做喷塑处理，兼顾防潮与耐腐蚀——试验环境长期接触水介质，这一点对柜体寿命影响明显。顶部操作箱独立成模块，与主机框架通过螺栓连接，运输时可分体吊装。

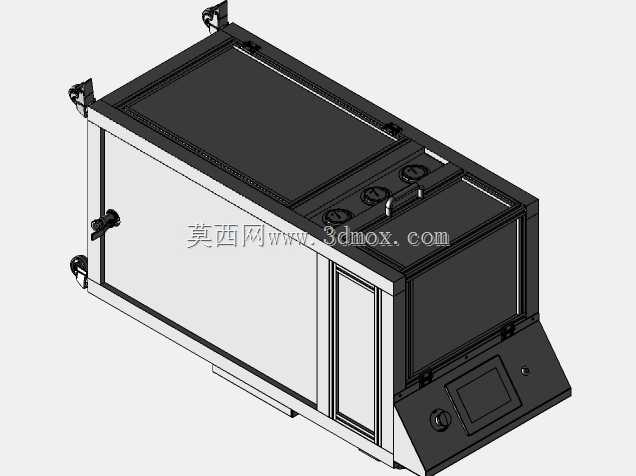

　　安装边界方面，整机占地约一立方米量级的立式 footprint，正面需预留操作与上下料空间，背面及侧面留出检修开门距离；地面要求平整并具备排水条件，进水、排水接口以及电源需在就位前预留到位。三维建模时需重点核对脚轮最低位、支脚调节行程、门板开启角度与台面装夹高度的干涉关系，管路走线沿型材内腔布置，外观整洁。该模型对从事检测设备、压力试验台及阀门产线配套装备设计的工程师，在框架选型、工位布局与人机界面布置上具有直接参考价值。
