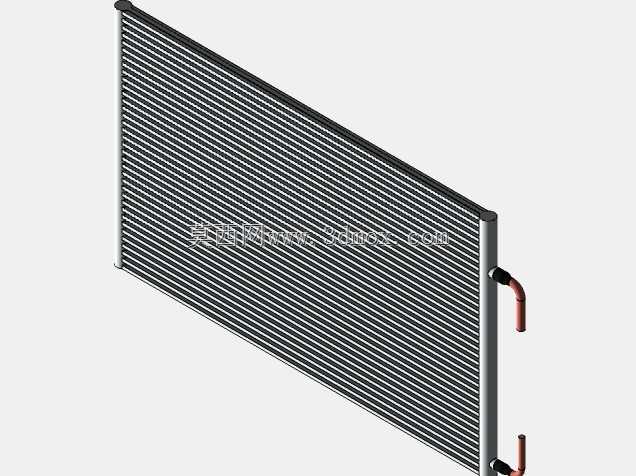

汽车空调冷凝器换热芯体三维结构

　　该换热芯体属于汽车空调制冷回路中的核心散热部件，整体采用平行流翅片式结构布置，芯体主体为薄型矩形长方体形态，正面布满密集平行排布的散热流道与翅片，侧边引出弯折式冷媒连接管路，管路末端预留对接接口，可直接与空调系统的高低压管路完成装配对接。在整车热管理系统中，该部件承担气态冷媒冷凝放热的关键功能：压缩机输出的高温高压气态冷媒进入芯体集流管后，均匀分配至数十根平行微通道扁管内，冷媒在流动过程中通过管壁将热量传导至外侧密集翅片，依靠车辆行驶迎面风与冷却风扇强制气流带走热量，使气态冷媒逐步相变冷凝为高压液态，为后续膨胀阀节流、蒸发器吸热制冷提供稳定工况基础。这类芯体广泛适配乘用车辆、轻型商用车辆的前置空调系统，

　　通常安装于发动机舱前端冷却模块区域，与水箱散热器、电子风扇、前保险杠防撞梁保持预设装配间隙，安装点位需避让引擎盖锁体、喇叭、线束走向与前防撞梁吸能盒，芯体四周预留的密封海绵安装面可保证冷却气流全部穿过翅片区域，避免热风回流降低冷凝效率。从结构设计逻辑来看，芯体主体厚度控制在窄薄区间，在有限的车头迎风空间内最大化拓展换热面积，密集翅片采用连续折弯成型工艺，翅片表面设置百叶窗导流结构，可破坏气流边界层、提升空气侧换热系数；侧边集流管内置隔片，可将冷媒流道设计为多流程折返形式，依据冷媒相变过程中的比容变化调整每一路程的扁管数量，入口段气态冷媒比容大则分配更多流通截面，出口段液态冷媒比容小则缩减流通截面，保证冷媒在各流道内流速均匀，

　　避免出现局部流动死区、压力损失过大的问题。侧边引出的连接管采用硬管弯折成型，弯折弧度经过管路应力校核，可抵消车辆运行过程中发动机振动、车身形变带来的管路拉扯应力，管口采用标准冷媒接头形式，对接面可加装密封胶圈，保证制冷回路长期运行的密封可靠性，避免冷媒泄漏导致空调制冷能力衰减。芯体两侧边框设置有安装支耳与定位孔位，可直接固定在冷却模块塑料框架或者车身前端安装支架上，支耳位置匹配整车装配工装的定位基准，保证总装环节芯体与散热器、风扇的同轴对位精度，避免翅片与周边部件发生磕碰倒片。在实际整车匹配过程中，该类冷凝器的迎风面积需依据车辆空调制冷量、发动机舱布置空间、常用行驶工况环境温度进行核算，

　　炎热地区运营的车辆可适当加大芯体厚度或者翅片密度，低温区域车型可适度优化芯体尺寸以控制重量与成本；建模过程中完整还原了微通道扁管、散热翅片、集流管、连接弯管、安装定位结构的全部细节，翅片的排布间距、扁管的层叠间隙、管路弯折半径均按照实际量产零部件的工程尺寸绘制，可直接用于冷却模块装配干涉检查、整车热流场仿真分析、空调系统管路走向校核，也可作为汽车热管理部件教学、制冷设备结构演示的数字化载体，结构细节完全贴合实车零部件的装配逻辑与工程设计规范。
